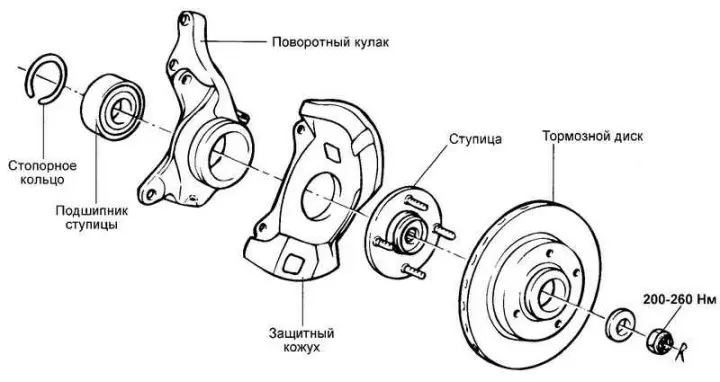

Ориз. 3.136. Части за главина на предно колело и кормилен накрайник
Премахване
Свалете предното колело.
Отстранете шплинта и развийте гайката, закрепваща задвижващия вал на колелото към главината на предното колело.
Отстранете модула на спирачния апарат на дисковата спирачка от кормилния колян и го окачете с тел на стойката на предното окачване.
Отстранете сензора за скорост на колелото от кормилния колян.

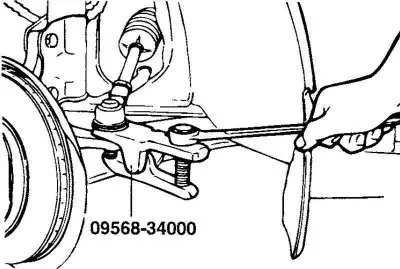

Ориз. 3.137. Разкачване на сферичната става
С помощта на специален инструмент (теглич 09568-34000) разкачете сферичния шарнир на края на напречната щанга от кормилния накрайник (фиг. 3.137).
Забележка. За да предотвратите отскачане на теглича (09568-34000) първо го завържете с въже или тел.

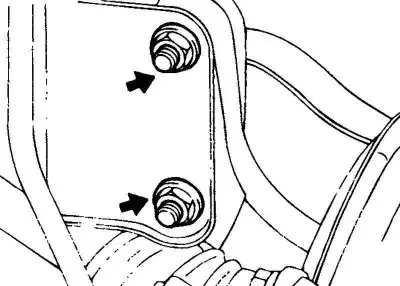

Ориз. 3.138. Откачване на носача на предното окачване
Разкачете стойката на предното окачване от кормилния кол (фиг. 3.138).
Разкачете задвижващия вал на колелото от главината на колелото.

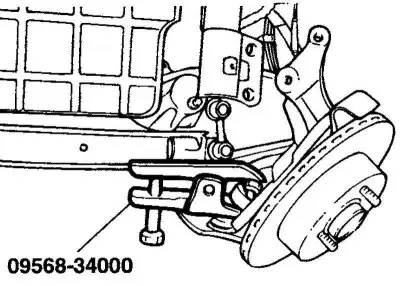

Ориз. 3.139. Откачане на кормилния накрайник от сферичния шарнир на долното управляващо рамо
С помощта на специален инструмент (теглич 09568-34000) разкачете кормилния накрайник от сферичния шарнир на долното рамо на окачването (фиг. 3.139).
Отстранете модула на главината и кормилния накрайник.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.

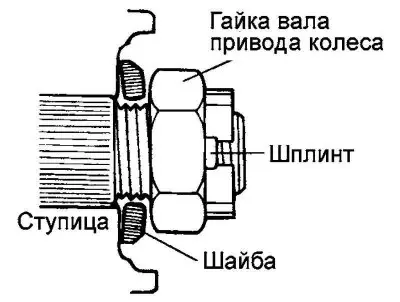

Ориз. 3.140. Монтиране на шайбата на задвижващия вал на колелото
Преди да монтирате монтажната гайка на задвижващия вал на колелото, монтирайте шайбата с изпъкналата страна навън, както е показано на Фигура 3.140.
Разглобяване
Отстранете двата монтажни винта на спирачния диск, след което отстранете спирачния диск от главината на колелото.

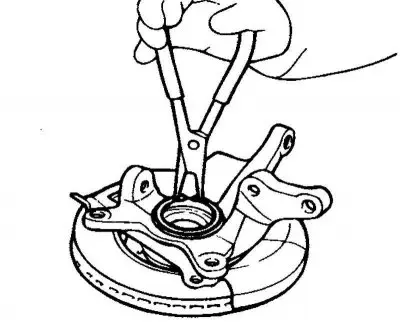

Ориз. 3.141. Отстраняване на задържащия пръстен на лагера на главината
Отстранете задържащия пръстен на лагера на главината (фиг. 3.141).

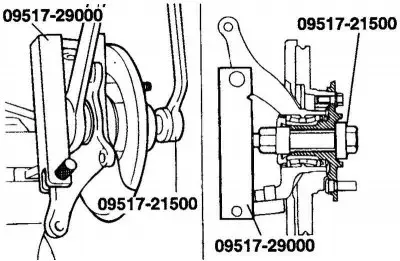

Ориз. 3.142. Монтиране на специален инструмент върху главината на колелото
Монтирайте специален инструмент върху главината на колелото, както е показано на фигура 3.142.
Завъртете специалния инструмент, за да свалите главината от кормилния колян.
Отстранете специалния инструмент и защитния капак.

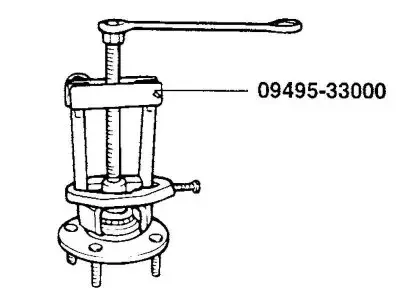

Ориз. 3.143. Отстраняване на вътрешния лагерен пръстен от главината на колелото
С помощта на специален инструмент отстранете вътрешния пръстен на лагера от главината на колелото (фиг. 3.143).

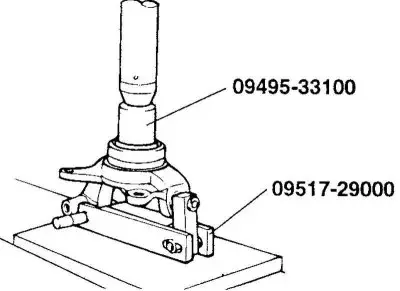

Ориз. 3.144. Отстраняване на външния лагерен пръстен от главината на колелото
С помощта на специален инструмент (09495-33100 и 09517-29000) отстранете външния пръстен на лагера от кормилния накрайник (фиг. 3.144).
Преглед
Проверете главината за пукнатини и шлиците на главината за прекомерно износване.
Проверете спирачния диск за надрасквания и повреди.
Проверете кормилния накрайник за пукнатини.
Проверете лагера за пукнатини и повреди.
Сглобяване
Нанесете тънък слой универсална грес върху гнездата на лагерите в главината и кормилния накрайник.

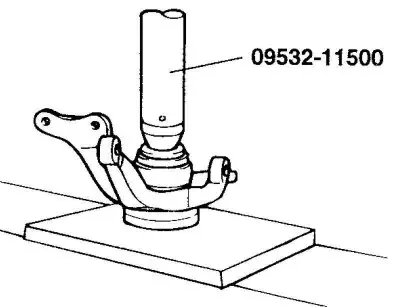

Ориз. 3,145. Натискане на лагера в кормилния накрайник
С помощта на специален инструмент (09495-33100 и 09517-29000) натиснете лагера в кормилния накрайник (фиг. 3.145).
Забележка. За да се предотврати повреда на лагерния възел, силата на натискане трябва да се приложи към външния му пръстен.
Забележка. Винаги монтирайте нов лагерен възел (не монтирайте използван лагер).
Поставете защитния капак.

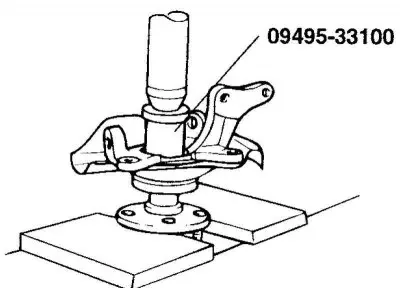

Ориз. 3.146. Натискане на главината в кормилния колян
С помощта на специален инструмент (09495-33100) натиснете главината в кормилния накрайник (фиг. 3.146).
Забележка. За да предотвратите повреда на лагерния възел, силата на натиск трябва да се приложи към вътрешния пръстен на лагера.
Монтирайте спирачния диск.

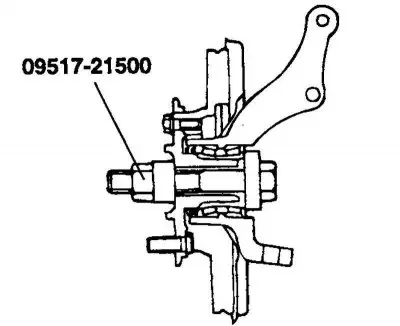

Ориз. 3.147. Затягане на главината на кормилния накрайник с помощта на специален инструмент
Издърпайте заедно главината и кормилния накрайник с помощта на специалния инструмент (09517–21500), затягане на гайката на специалния инструмент до определения въртящ момент (фиг. 3.147).
Момент на затягане на гайката на специалния инструмент: 200–260 Nm.
Завъртете главината няколко пъти, за да осигурите правилното монтиране на лагера.

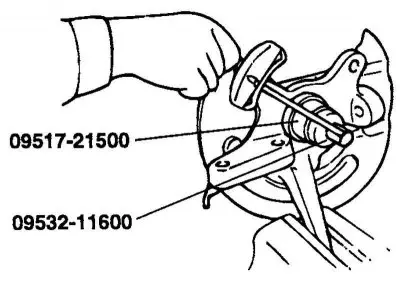

Ориз. 3.148. Измерване на началния въртящ момент на колесен лагер
Измерете момента на въртене на лагера на главината на колелото (фиг. 3.148).
Максимално допустимата стойност на началния въртящ момент на лагера на главината е 1,8 Nm или по-малко.

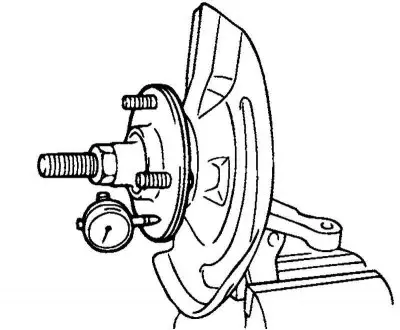

Ориз. 3.149. Измерване на аксиалната хлабина на колесен лагер
Ако моментът на въртене на лагера е 0 Nm, измерете аксиалната хлабина на лагера на главината на колелото (фиг. 3.149).
Ако аксиалната хлабина е по-голяма от максимално допустимата стойност, когато гайката на специалния инструмент е затегната до въртящ момент от 200–260 Nm, тогава лагерът, главината и кормилният шарнир са монтирани неправилно. В този случай разглобете модула и повторете процедурата за сглобяване.
Аксиална хлабина на лагера на колелото: 0,08 мм или по-малко.
Отстранете специалния инструмент (09517-21500).
