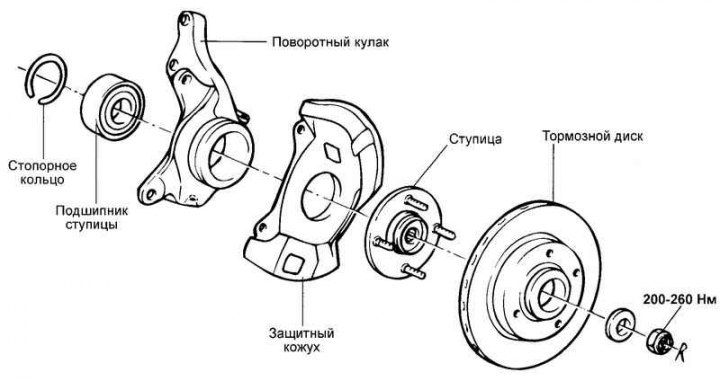

Цртање. 3.136. Делови главчине предњег точка и зглоба управљача
Уклањање
Скините предњи точак.
Уклоните клин и одврните матицу која причвршћује осовину погона точка за главчину предњег точка.
Скините склоп чељусти диск кочнице са зглоба управљача и окачите га жицом на предњи носач вешања.
Уклоните сензор брзине точка са зглоба управљача.

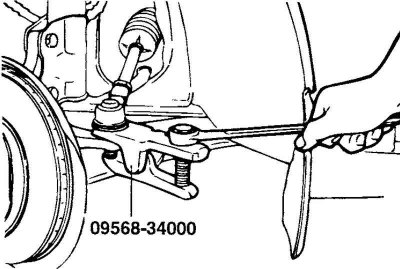

Цртање. 3.137. Одвајање кугличног зглоба
Помоћу специјалног алата (извлакач 09568-34000) одвојите куглични зглоб краја англијске шипке од зглоба управљача (Сл. 3.137).
Напомена. Да бисте спречили извлачење (09568-34000) да склизне, прво га вежите конопцем или жицом.

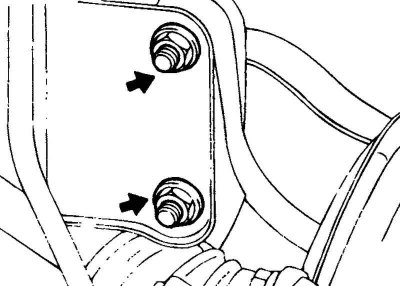

Цртање. 3.138. Искључивање предњег носача вешања
Одвојите подупирач предњег вешања од зглоба управљача (слика 3.138).
Одвојите погонску осовину точка од главчине точка.

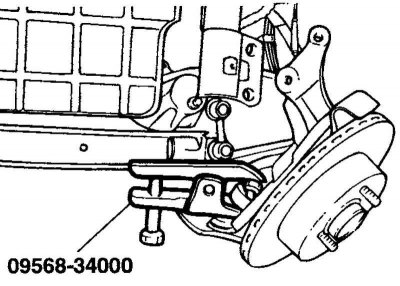

Цртање. 3.139. Одвајање зглоба управљача од кугличног зглоба доње командне руке
Помоћу специјалног алата (извлакач 09568-34000) одвојите зглоб управљача од кугличног зглоба доњег крака вешања (Сл. 3.139).
Уклоните склоп главчине и зглобног зглоба.
Инсталација
Инсталација се врши обрнутим редоследом од уклањања.

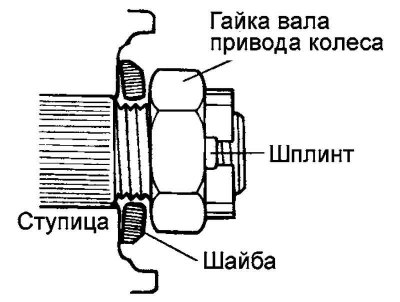

Цртање. 3.140. Постављање подлошке на осовину погона точка
Пре уградње матице за причвршћивање погонског вратила, поставите подлошку са конвексном страном ка споља, као што је приказано на слици 3.140.
Демонтажа
Уклоните два завртња за причвршћивање кочионог диска, а затим уклоните кочиони диск из главчине точка.

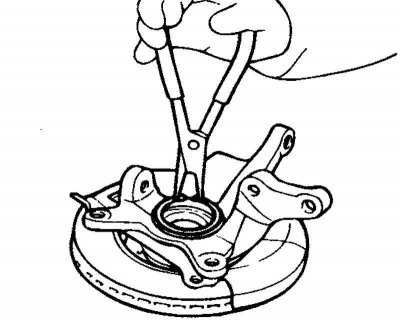

Цртање. 3.141. Уклањање причврсног прстена лежаја главчине
Уклоните причврсни прстен лежаја главчине (слика 3.141).

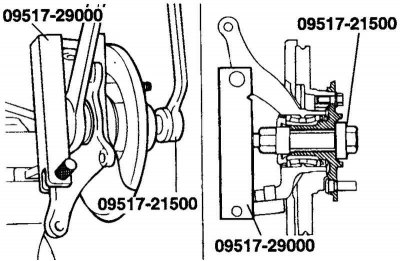

Цртање. 3.142. Инсталирање специјалног алата на главчину точка
Инсталирајте посебан алат на главчину точка, као што је приказано на слици 3.142.
Окрените специјални алат да бисте уклонили главчину са зглоба управљача.
Уклоните специјални алат и заштитни поклопац.

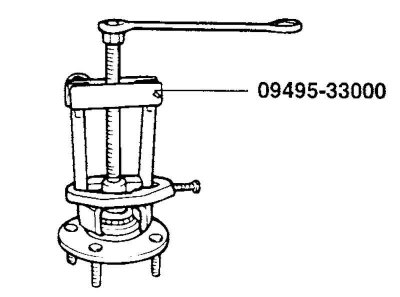

Цртање. 3.143. Уклањање унутрашњег прстена лежаја са главчине точка
Помоћу специјалног алата уклоните унутрашњи прстен лежаја са главчине точка (слика 3.143).

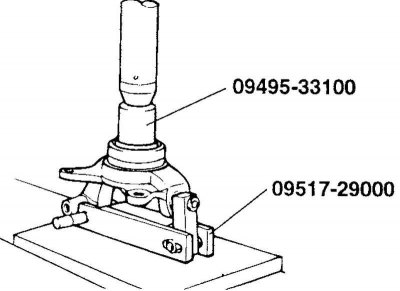

Цртање. 3.144. Уклањање спољашњег прстена лежаја са главчине точка
Помоћу специјалног алата (09495-33100 и 09517-29000) уклоните спољни прстен лежаја са зглоба управљача (Сл. 3.144).
Испитивање
Проверите да ли на главчини има пукотина, а на изрезима главчине на прекомерно истрошеност.
Проверите да ли на кочионом диску постоје зарези и оштећења.
Проверите да ли зглоб управљача има пукотина.
Проверите лежај на пукотине и оштећења.
Скупштина
Нанесите танак слој вишенаменске масти на лежишта лежаја у главчини и зглобу управљача.

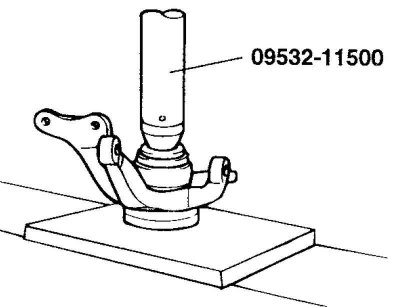

Цртање. 3.145. Притиском лежаја у зглоб управљача
Помоћу специјалног алата (09495-33100 и 09517-29000), притисните лежај у зглоб управљача (Сл. 3.145).
Напомена. Да би се спречило оштећење склопа лежаја, сила притиска се мора применити на спољни прстен.
Напомена. Увек инсталирајте нови склоп лежаја (не инсталирајте коришћени лежај).
Поставите заштитни поклопац.

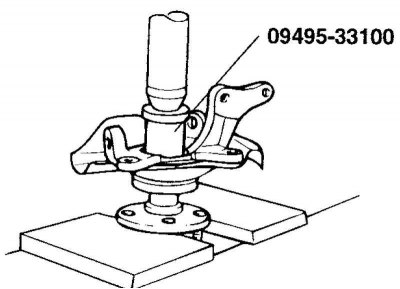

Цртање. 3.146. Притиском главчине у зглоб управљача
Помоћу специјалног алата (09495-33100), притисните главчину у зглоб управљача (Сл. 3.146).
Напомена. Да би се спречило оштећење склопа лежаја, сила притиска се мора применити на унутрашњи прстен лежаја.
Уградите кочиони диск.

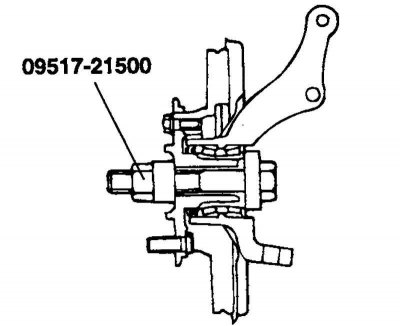

Цртање. 3.147. Затезање главчине зглоба управљача помоћу специјалног алата
Повуците главчину и зглоб управљача заједно помоћу специјалног алата (09517–21500), притегнувши матицу специјалног алата на наведени обртни момент (Сл. 3.147).
Момент затезања матице специјалног алата: 200–260 Нм.
Окрените главчину неколико пута да бисте осигурали правилну инсталацију лежаја.

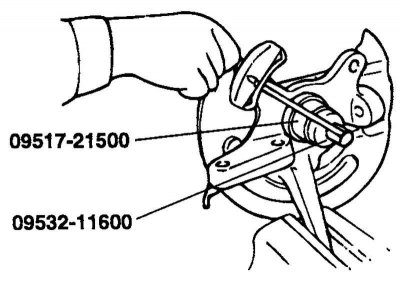

Цртање. 3.148. Мерење стартног момента лежаја точка
Измерити момент ротације лежаја главчине точка (слика 3.148).
Максимална дозвољена вредност стартног момента лежаја главчине је 1,8 Нм или мање.

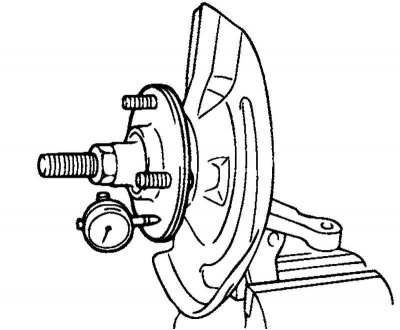

Цртање. 3.149. Мерење аксијалног зазора лежаја точка
Ако је момент ротације лежаја 0 Нм, измерите аксијални зазор лежаја главчине точка (слика 3.149).
Ако је аксијални зазор већи од максимално дозвољене вредности када се навртка специјалног алата затегне на обртни момент од 200–260 Нм, онда су лежај, главчина и зглоб управљача неправилно инсталирани. У том случају раставите склоп и поновите поступак монтаже.
Аксијални зазор лежаја точка: 0,08 мм или мање.
Уклоните специјални алат (09517-21500).
