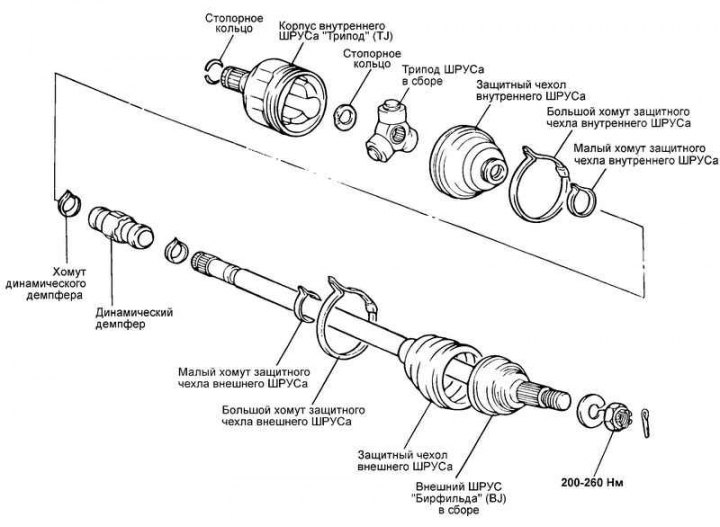

Цртање. 3.130. Вал диск предњег точка (ШРУС "Трипод TJ")
Демонтажа
Напомена. Не демонтира спољни ШРУС "Трипод TJ".
Напомена. За подмазивање ЦВ спојева осовине погона точка користи се посебна маст. Не мешајте стару и нову маст, или различите врсте масти.
Напомена. Након уклањања, замените заштитне стезаљке за пртљажник ЦВ зглоба новим.

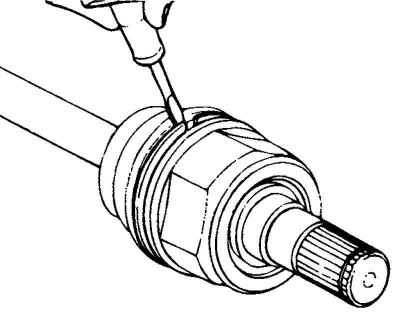

Цртање. 3.131. Уклањање стезаљки које причвршћују заштитни поклопац унутрашњег ЦВ зглоба
Уклоните стезаљке које причвршћују заштитни поклопац унутрашњег ЦВ зглоба и скините заштитни поклопац са тела унутрашњег ЦВ зглоба (слика 3.131).
Пажња! Пазите да не оштетите заштитни поклопац када га скидате.

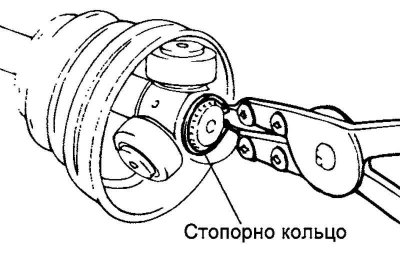

Цртање. 3.132. Уклањање причврсног прстена са осовине погона точка
Уклоните причврсни прстен са осовине погона точка, а затим уклоните склоп статива ЦВ зглоба (Сл. 3.132).
Очистите склоп статива ЦВ зглоба.
Уклоните заштитне стезаљке за спољни ЦВ зглоб и уклоните заштитну пртљажник са спољашњег кућишта ЦВ зглоба.

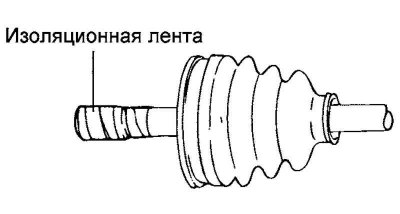

Цртање. 3.133. Постављање лепљиве траке
Пажња! Ако планирате да поново инсталирате заштитну пртљажник ЦВ зглоба, онда омотајте (пластичну) изолациону траку око урезаног дела осовине да бисте спречили оштећење пртљажника (Сл. 3.133).
Испитивање
Проверите да ли има прекомерно истрошеност или оштећење урезани део осовине погона точка.
Уверите се да нема воде, страних честица, прљавштине или рђе у спољашњем пртљажнику ЦВ зглоба.
Уверите се да се ваљци на склопу осовине статива нормално ротирају и да нема знакова прекомерног хабања или корозије.
Проверите да ли жлеб на унутрашњој површини кућишта ЦВ зглоба има знакова хабања или корозије.
Проверите да ли динамички амортизер има оштећења или пукотина.
Скупштина
Омотајте (пластичну) изолациону траку око утора погонског вратила на унутрашњој страни ЦВ зглоба да бисте спречили оштећење пртљажника.
Нанесите мазиво на погонско вратило точка и поставите заштитне поклопце за ЦВ зглобове.
Препоручено мазиво
Спољашњи ЦВ зглоб (BJ): CENTOPLEX 278M/ 136K.
Унутрашњи ЦВ зглоб (TJ): KLKTJ 41–182 (MS511–50, KOREA KLUBER).
Цртање. 3.134. Инсталирање динамичког амортизера
Да бисте уградили динамички пригушивач, држите спољни ЦВ зглоб и осовину погона точка тако да буду у правој линији, причврстите динамички амортизер помоћу стезаљке на местима приказаним на слици 3.134.
Заштитни поклопац унутрашњег ЦВ зглоба напуните специјалном машћу и поставите га на место.
Заштитни поклопац унутрашњег ЦВ зглоба причврстити стезаљкама.
Додајте специјалну маст у спољашње кућиште ЦВ зглоба у количини која одговара количини масти уклоњене током прегледа.
Уградите спољну заштитну чизму ЦВ зглоба.
Причврстите заштитну чизму спољашњег ЦВ зглоба помоћу стезаљки.

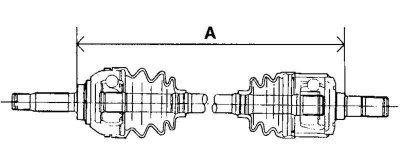

Цртање. 3.135. Уградња стезаљки заштитних поклопаца
Монтирајте обујмице заштитних поклопаца спољашњих ЦВ спојева на одговарајућој удаљености једна од друге (да бисте обезбедили потребну запремину ваздуха унутар пртљажника), а затим добро затегните стезаљке (слика 3.135).
