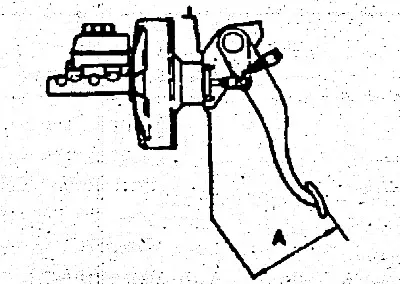

- Височина от върха на педала до пода "А" - 163-168 мм
Ако височината на педала не съответства на тази стойност, направете корекции, като използвате следните препоръки.
- 1) Преместете превключвателя на спирачната светлина обратно в позиция, в която не контактува с лоста на педала.
- 2) Завъртете превключвателя на спирачната светлина, докато разстоянието между превключвателя и рамото на педала достигне определената стойност, след което закрепете превключвателя със контрагайката.

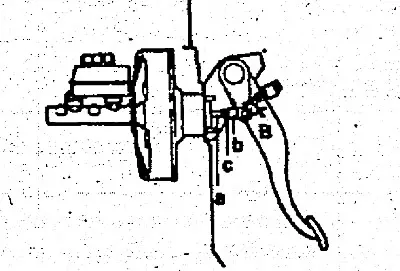

- Разстоянието между педала и превключвателя на спирачната светлина "B" е 05-1,0 mm
2. Свободен ход на педала на спирачката.

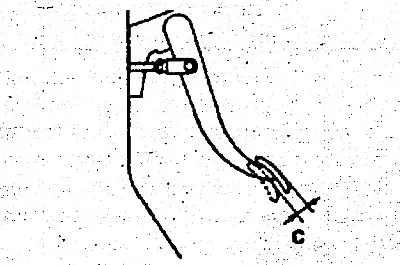

- Свободен ход на педала "C" - 3-8 мм
3. Стартирайте двигателя и натиснете спирачния педал със сила от приблизително 500 N (50 kgf) и измерете разстоянието между педала и пода на купето на автомобила.

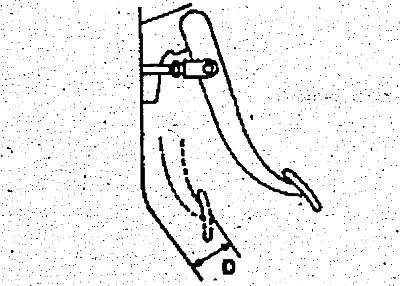

Разстояние от педала до пода "D":
- краят на педала се натиска със сила от 50 kgf - 70 mm или повече
- когато педалът е натиснат докрай без спирачна течност в системата - 50 mm или повече
