Рэгуляванне восевага зазору упартай кружэлкі тормазу

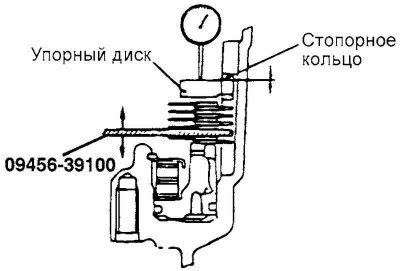

Мал. 3.60. Схема рэгулявання восевага зазору упартай кружэлкі тормазу
Замяніце націскны дыск (pressure plate) тормазы першай перадачы і перадачы задняга ходу спецыяльным прыстасаваннем і затым усталюеце дыск з накладкамі (brake disk), дыск без накладак (brake plate) і стопарнае кольца, як паказана на малюнку 3.60. Усталюеце ўпарты дыск і знятае раней арыгінальнае стопорное кольца. Перамяшчаючы адмысловую прынаду, вымерайце восевы зазор і затым, калі восевы зазор не адпавядае намінальнаму значэнню, адрэгулюйце яго, замяніўшы арыгінальнае стопорное кольца новым якая адпавядае таўшчыні.
Намінальнае значэнне: 0,0-0,16 мм (Глядзіце даведачную табліцу 3.16).
Рэгуляванне восевага зазору тормазу другой перадачы

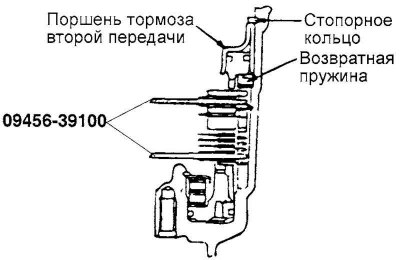

Мал. 3.61. Схема рэгулявання восевага зазору тормазу другой перадачы
Замяніце націскны дыск (pressure plate) тормазы другой перадачы спецыяльным прыстасаваннем і затым усталюеце дыск з накладкамі (brake disk), дыск без накладак (brake plate), як паказана на рысунку 3.61. Усталюйце зваротную спружыну (return spring), поршань тормазу другой перадачы (second brake piston) і стопорное кольца.
Намінальнае значэнне: 0,79-1,25 мм.
Калі восевы зазор не адпавядае намінальнага значэння, то адрэгулюйце яго, падабраўшы новы націскны дыск, таўшчыня якога адпавядае паказанаму дыяпазону значэнняў.

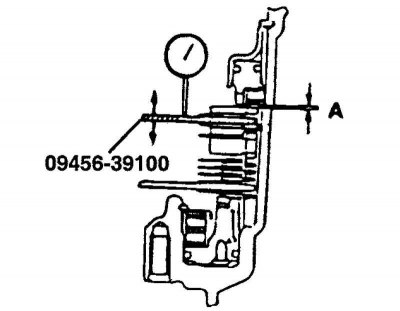

Мал. 3.62. Восевы зазор тормазу другой перадачы
Таўшчыня новай націскной кружэлкі = (вымераны зазор "А") + (таўшчыня адмысловай прынады) – (намінальнае значэнне восевага зазору) (мал. 3.62).
Глядзіце даведачную табліцу 3.16.
Рэгуляванне восевага зазору тормазу першай перадачы і перадачы задняга ходу

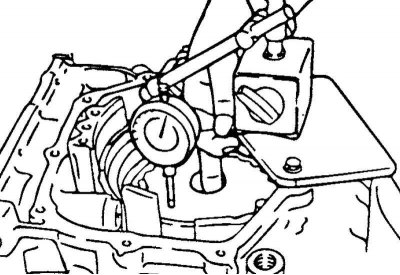

Мал. 3.63. Вымярэнне восевага зазору тормазу першай перадачы
Перавярніце каробку перадач задняй часткай уверх і ўсталюеце індыкатар гадзіннікавага тыпу (мал. 3.63).
Перамяшчаючы адмысловую прынаду ўверх і ўніз, вымерайце восевы зазор.
Намінальнае значэнне: 1,35-1,81 мм.
Калі восевы зазор не адпавядае намінальнага значэння, то адрэгулюйце яго, падабраўшы новы націскны дыск, таўшчыня якога адпавядае паказанаму дыяпазону значэнняў.

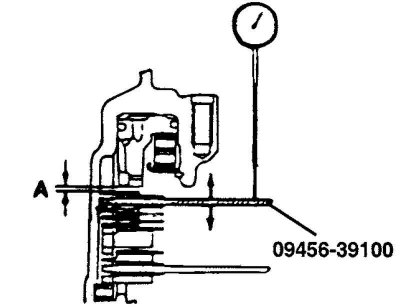

Мал. 3.64. Восевы зазор тормазу першай перадачы
Таўшчыня новай націскной кружэлкі = (вымераны зазор "А") + (таўшчыня адмысловай прынады) – (намінальнае значэнне восевага зазору) (мал. 3.64).
Глядзіце даведачную табліцу 3.15.

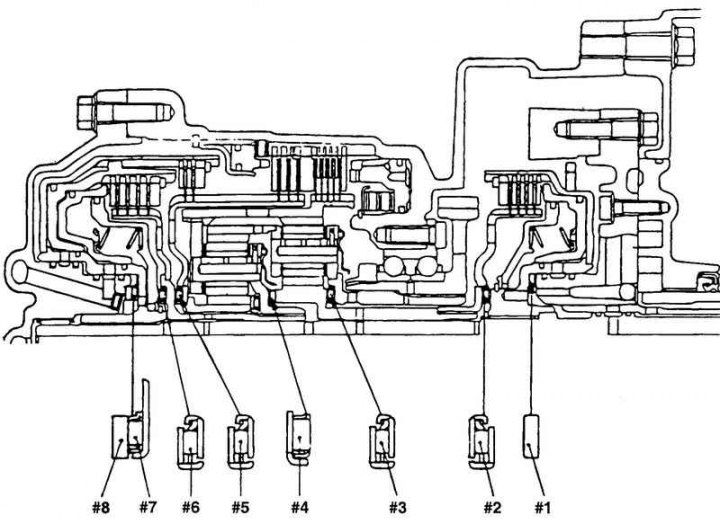

Мал. 3.65. Ідэнтыфікацыя ўпартых падшыпнікаў
Рэгуляванне восевага зазору сонечнай шасцярні паніжальнага планетарнага шэрагу

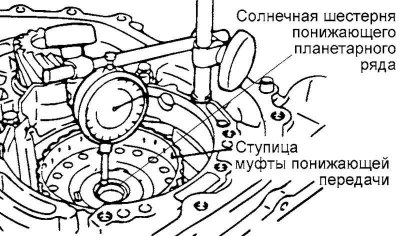

Мал. 3.66. Вымярэнне восевага зазору сонечнай шасцярні паніжальнага планетарнага шэрагу
Усталюеце знятую раней арыгінальную абойму ўпартага падшыпніка №8, затым усталюеце задняе вечка картэра КПП. Вымерайце восевы зазор сонечнай шасцярні паніжаючага планетарнага рада (мал. 3.66).
Калі восевы зазор не адпавядае намінальнага значэння, то адрэгулюйце яго, падабраўшы па прыведзенай табліцы новую абойму ўпартага падшыпніка #8 адпаведнай таўшчыні.
Намінальнае значэнне: 0,25-0,45 мм.
Заўвага. Для спрашчэння вымярэнняў восевага зазору сонечнай шасцярні паніжальнага планетарнага шэрагу ўсталюеце ступіца муфты паніжальнай перадачы.
Рэгулёўка папярэдняга нацягу корпуса дыферэнцыяла
Пакладзяце кавалак мяккага прыпоя (даўжынёй прыкладна 10 мм і дыяметрам прыкладна 3 мм) на картэр гідратарнсфарматара.

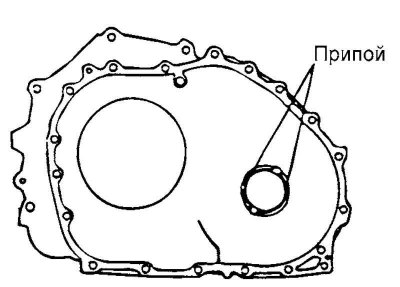

Мал. 3.67. Выманне прыпоя
Усталюйце картэр гідратарнсфарматара на картэр КПП без выкарыстання герметыка. Зацягніце балты мацавання намінальным момантам. Прыслабце балты мацавання і выміце прыпой (мал. 3.67).

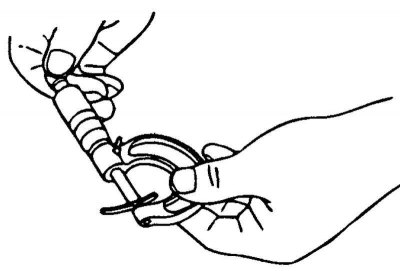

Мал. 3.68. Вымярэнне таўшчыні дэфармаванага кавалка прыпою
З дапамогай мікраметра вымерайце таўшчыню "Т" дэфармаванага кавалка прыпоя. Для стварэння намінальнага папярэдняга нацягу падбярыце прастаўку, таўшчыня якой адпавядае паказанаму дыяпазону значэнняў (мал. 3.68).
Намінальнае значэнне: 0,045-0,105 мм.
Таўшчыня прастаўкі = (таўшчыня прыпою "Т") + (намінальнае значэнне папярэдняга нацягу)
