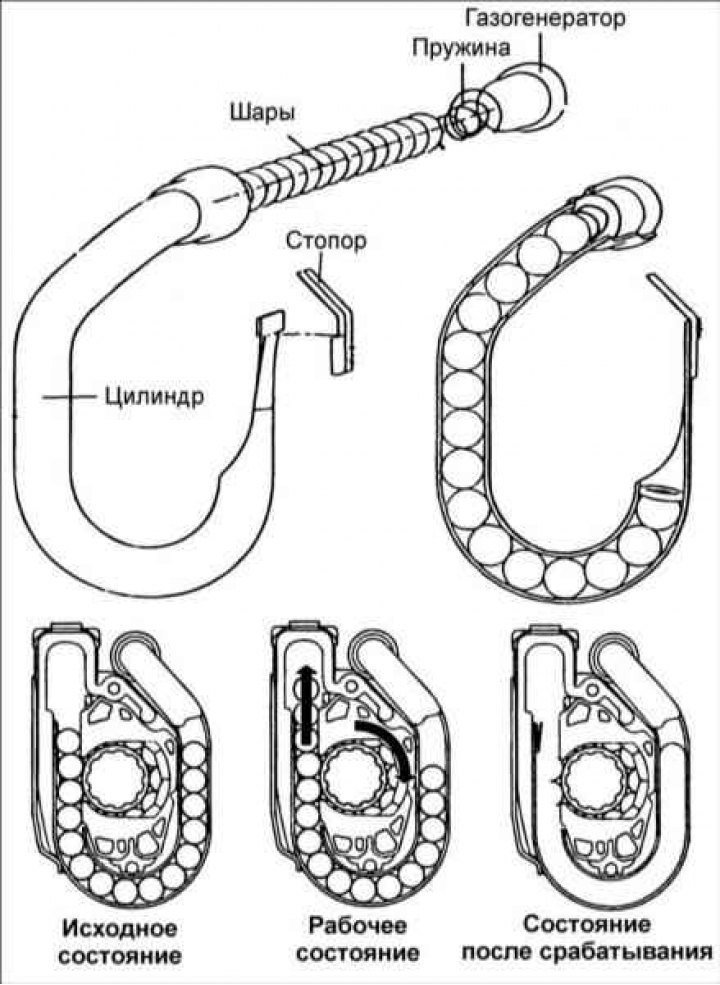

Обтегач на предпазен колан
Когато превозното средство попадне в произшествие под определен ъгъл по отношение на челния удар, газовият генератор се запалва чрез сигнал от SRSCM.
Газът, изтичащ от газовия генератор, ще накара буталото да се движи в цилиндъра на зъбното колело на обтегача.
Зъбното колело върти буталното зъбно колело, а планетарното зъбно колело върти планетарните зъбни колела.
В резултат на това коланът се опъва поради въртенето на барабана. Следователно коланът с предпазител намалява тежестта на нараняването на водача и пътника отпред чрез предварително обтягане на колана. Това не позволява на шофьора и пътника отпред да се движат напред и избягва ударите във волана или арматурното табло.

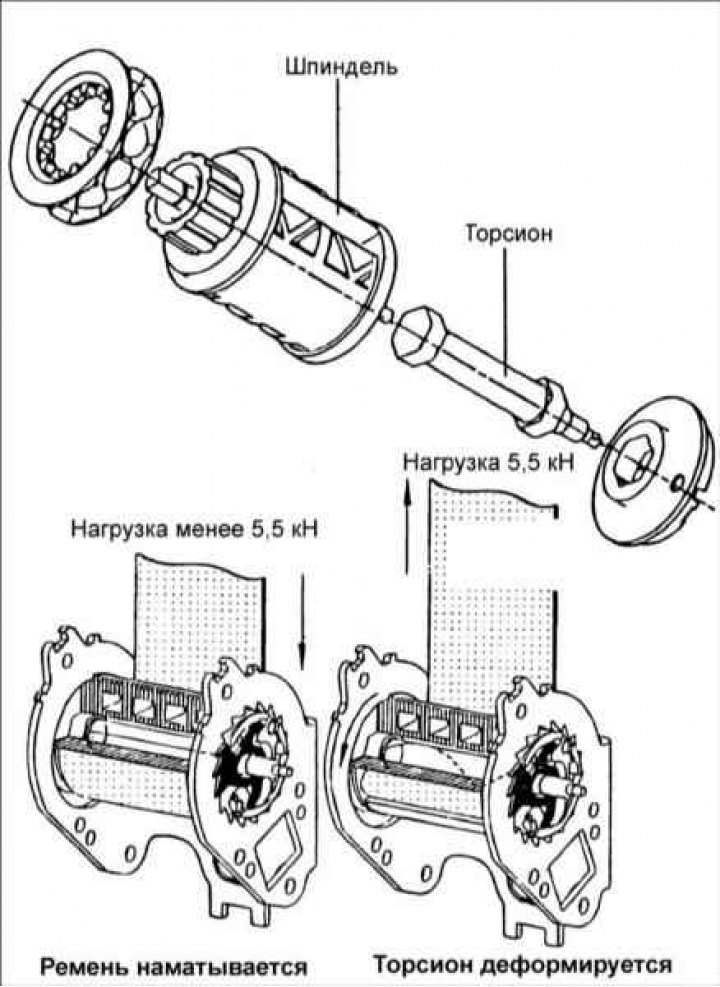

Ограничител на натоварването на предпазния колан
Ограничителят на натоварването е предназначен да намали силата на удара на водача и пътника отпред върху затегнатите предпазни колани по време на сблъсък. Ако силата на сблъсъка достигне определена стойност, торсионната греда на предварително опънатите предпазни колани се деформира и леко освобождава предпазния колан, намалявайки силата на удара.
Оттегляне
1. Изключете проводника от отрицателния щепсел на акумулаторната батерия.
Внимание! Преди да обслужите системата на въздушната възглавница, уверете се, че са изминали поне 30 секунди след изключване на запалването и проводникът е изключен от отрицателния полюс на акумулатора.

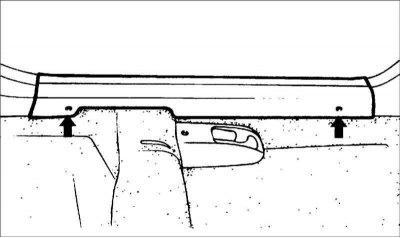

2. Извийте винтовете за закрепване на наслагването на прага.

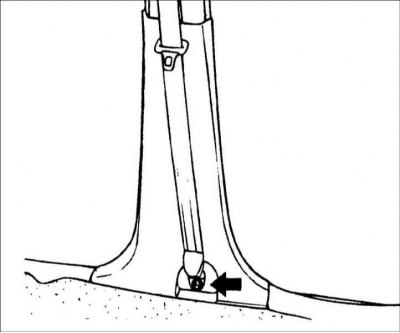

3. Развийте болта на долното закрепване на предния предпазен колан и повдигнете острието на плоска отвертка и отстранете тапицерията на средната стойка.
4. Извийте болта на горното закрепване на предния предпазен колан.

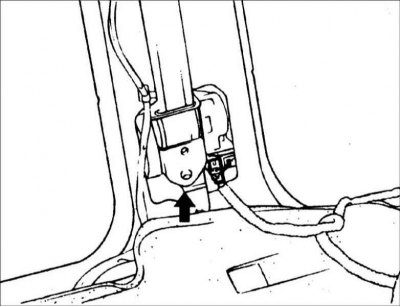

5. Извийте болта за закрепване на натяжителя на предния предпазен колан и извадете колана от колата.
- 1. Не разглобявайте и не ремонтирайте модула на обтегача на предпазния колан.
- 2. Не изпускайте модула на обтегача и не го оставяйте да влезе в контакт с вода, грес и др. Ако бъдат открити вдлъбнатини, пукнатини, деформация или корозия, сменете модула.
- 3. Не излагайте модула на обтегача на предпазния колан на температури над 93°C.
- 4. Модулът на обтегача на предпазния колан се активира само веднъж.
- 5. Използвайте защитни очила и ръкавици, когато изхвърляте повреден модул.
