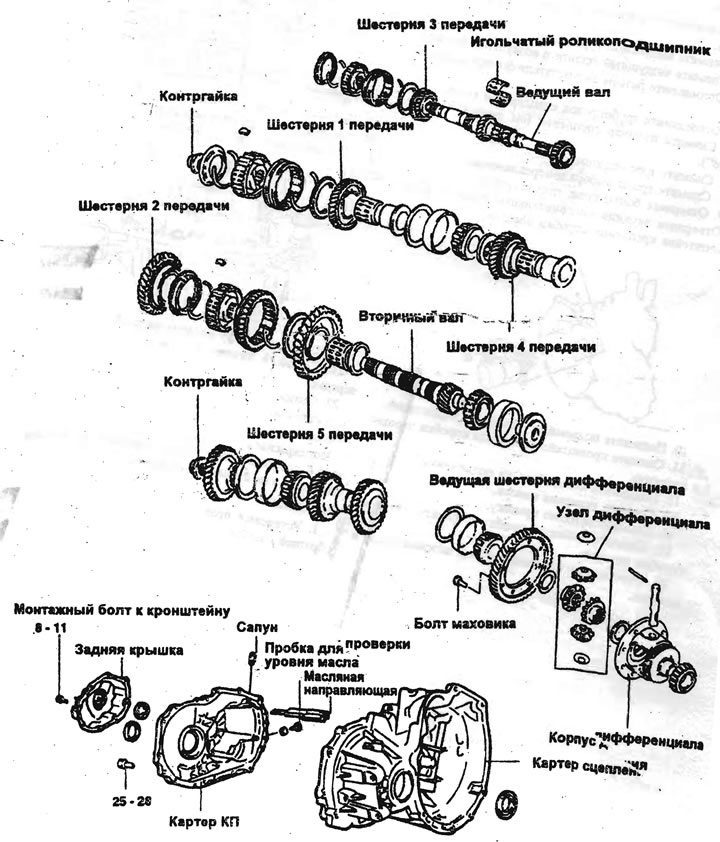

Сглобка на ръчна скоростна кутия
Премахване

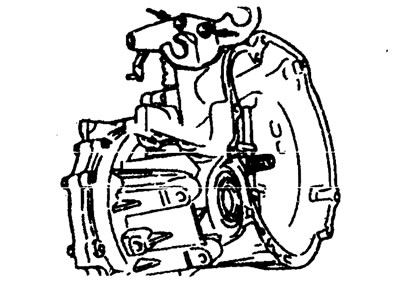

1. Свалете скобата на жилото за превключване и управление.
2. Отстранете болтовете на задния капак и задния капак.

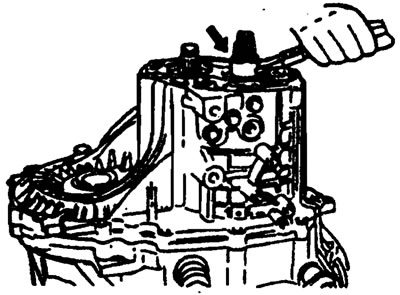

3. Свалете превключвателя на светлините за заден ход, уплътнението и монтажната скоба.
4. Отстранете уплътнителните болтове, пружините и монтажната скоба.
Забележка: Не губете пружините или сачмите.

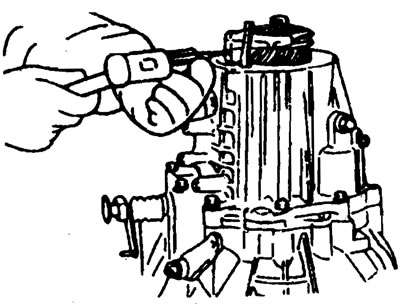

5. Използване на специален инструмент (09414-11000) отстранете пружинния щифт.

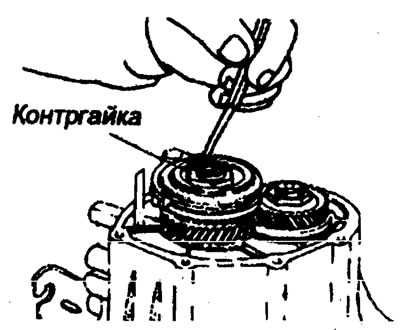

6. Отстранете контрагайките на задвижващия и вторичния вал.
7. С помощта на лоста за управление и лоста за превключване включете първа предавка.

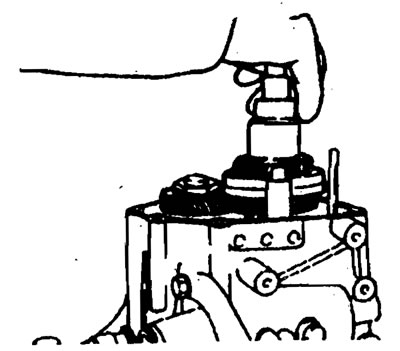

8. Преместете синхронизатора на пета предавка към зъбното колело на петата предавка, след което разхлабете и свалете контрагайките.
9. Свалете втулката на синхронизатора на пета предавка и вилката за превключване на предавките.

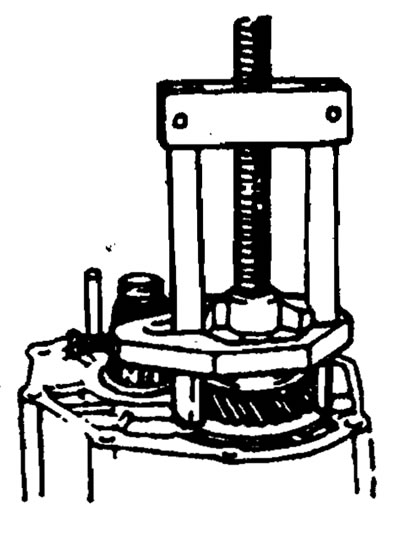

10. Махнете ступицу синхронизатора пета трансфер и да направи различни съоръжения колело с шестерней пета предаване и игли ролико-лагер с помощта на спецприс-пособления (09455-21000).

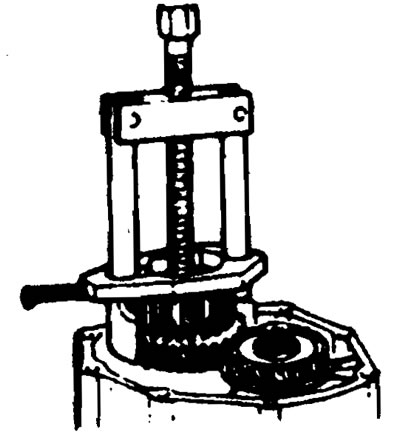

11. Свалете петата предавка на вторичния вал с помощта на специален инструмент (09455-21000).
12. Свалете втулката на петата предавка, след което свалете фиксиращия пръстен.
13. Отстранете болта на оста на задната предавка.

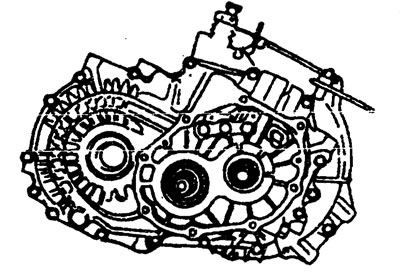

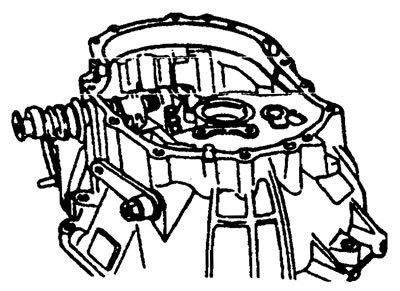

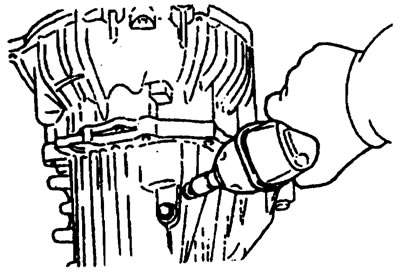

14. Отстранете монтажните болтове на кутията на скоростната кутия в корпуса на съединителя, след което свалете кутията на скоростната кутия.

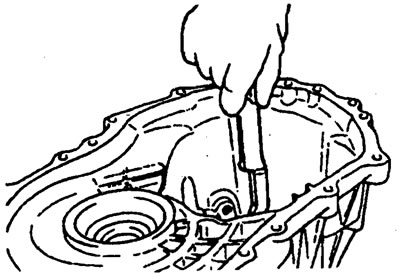

15. Отстранете водачите за масло.
16. Отстранете външния пръстен на лагера на вторичния вал и дистанционната втулка с помощта на специален инструмент (09455-23000).

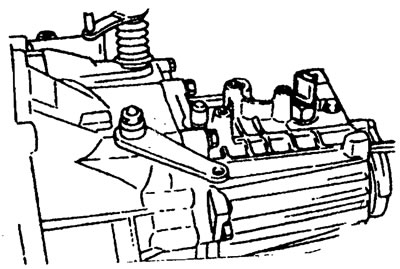

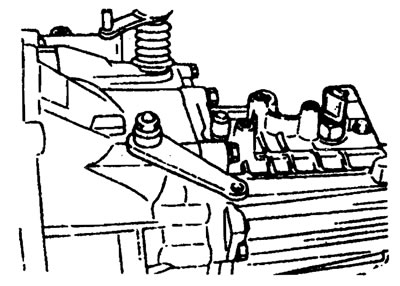

17. Свалете лоста за заден ход.
18. Свалете вала на задната предавка и задната предавка.

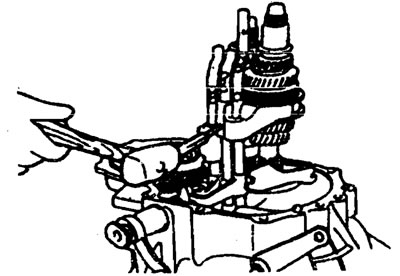

19. Използване на специален инструмент (09414-11000) отстранете пружинните щифтове.

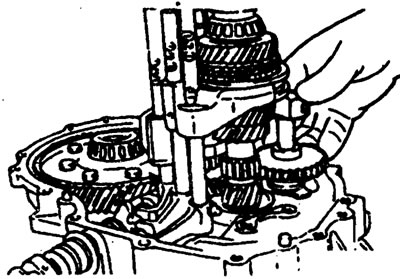

20. Разкачете лоста за превключване на предавките и монтажа на вилката.

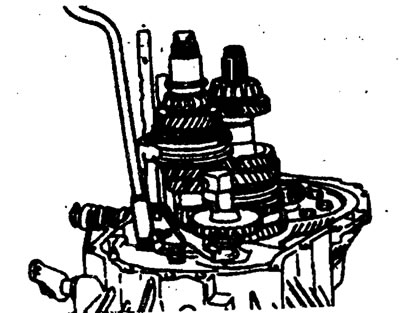

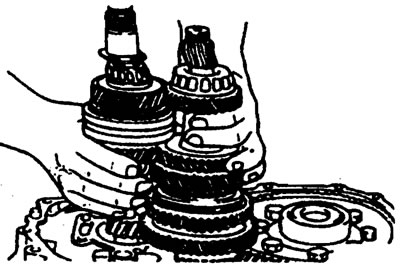

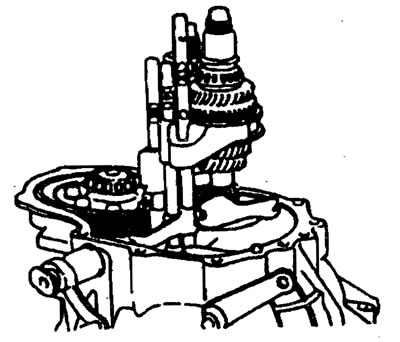

21. Свалете едновременно сглобките на входящия и изходящия вал.

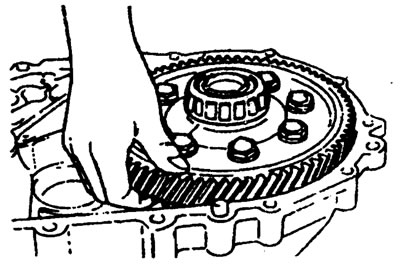

22. Свалете диференциалния механизъм.
23. Свалете задвижващия механизъм на скоростомера.

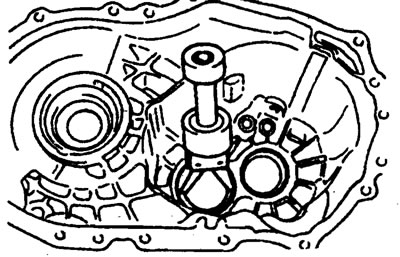

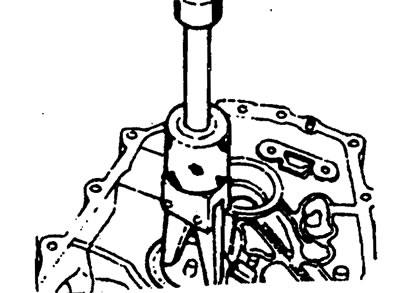

24. Използване на специален инструмент (09455-32200) отстранете външния пръстен на лагера на вторичния вал.

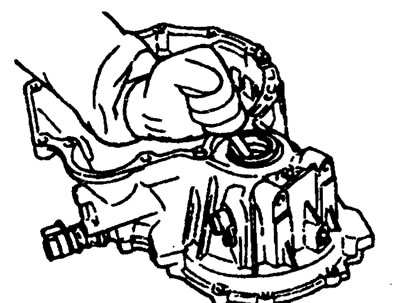

25. С помощта на специален инструмент отстранете уплътнението на карданния вал.

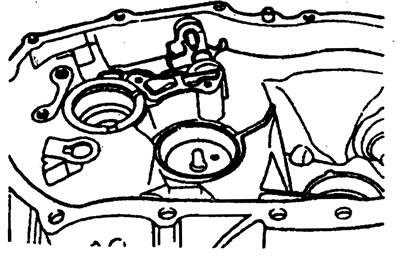

26. Свалете маслопровода на вторичния вал.
27. Свалете семеринга на задвижващия вал.

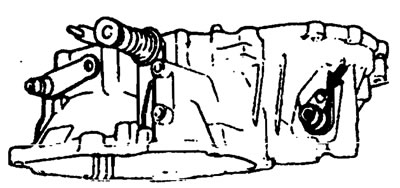

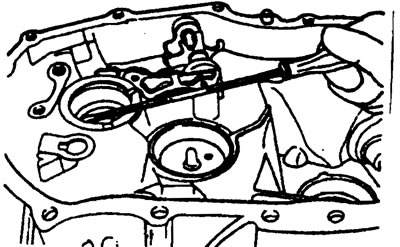

28. Свалете модула на управляващия вал.
