Стандартна стойност
- (А) - 190,1 мм
- (Б) - 1-3 мм
2. Ако някое от тези две измерения не е в рамките на стандартната стойност, коригирайте го, както следва:

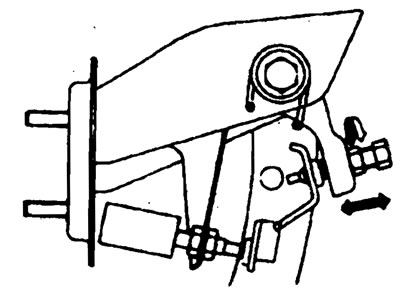

1) Завъртете и регулирайте болта, докато височината на педала съвпадне със стандартната стойност, и фиксирайте тази позиция на болта с контрагайката.
Забележка: Ако височината на педала е по-ниска от стандартната стойност, разхлабете болта и след това го завъртете, за да регулирате. След регулирането затегнете болта, докато докосне ограничителя, след което затегнете контрагайката.
2) Завъртете тласкача, за да го преместите удобно според позицията на болта, и го фиксирайте с контрагайката.
Предупреждение. Когато регулирате височината, педала на съединителя и свободния ход на педала около щифта, внимавайте да не натискате буталото към главния цилиндър.

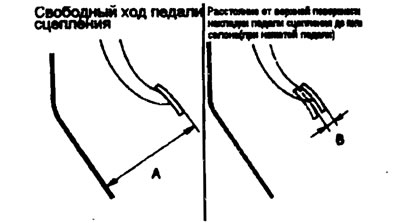

3. След завършване на регулирането, уверете се, че педалът на съединителя има свободен ход (измерено на горната повърхност на педала) и разстоянието от горната повърхност на накладката на педала на съединителя до пода на купето (с натиснат педал) съответстват на стандартните стойности:
Стандартна стойност
- (C) - 6-13 мм
- (D) — 90 мм
4. Ако свободният ход на педала на съединителя и разстоянието от горната повърхност на накладката на педала на съединителя до пода на купето (с натиснат педал) не отговарят на стандартните стойности, това означава наличие на въздух в хидравличните тръбопроводи на съединителя или неизправност на главния цилиндър или съединителя. Обезвъздушете хидравличното задвижване, разглобете и проверете главния цилиндър и съединителя.
