Съдържание: Премахване ⇓ Изпит ⇓

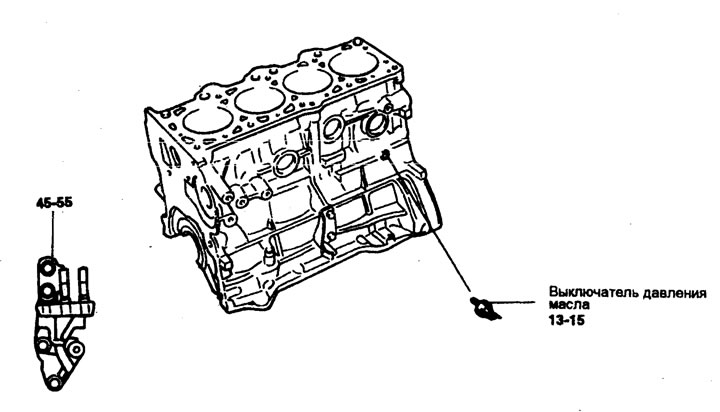

Въртящ момент на затягане: Nm
Премахване
1. Свалете главата на цилиндъра, ангренажния ремък, предния капак, маховика, буталото и коляновия вал.
Изпит
Цилиндров блок
1. Визуално проверете блока на цилиндрите за драскотини и ръжда. Също така проверете за пукнатини и други дефекти. Поправете или сменете дефектния модул.

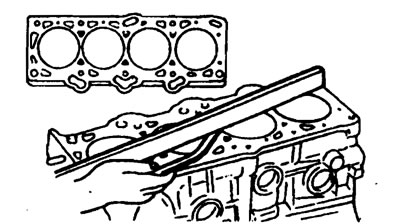

2. С помощта на линийка и дебеломер проверете горната повърхност на блока на цилиндъра за деформация.
Уверете се, че повърхността не е замърсена с парчета уплътнение или други чужди материали.
Стандартна стойност
Граничната стойност е 0,05 мм или по-малка от 0,1 мм

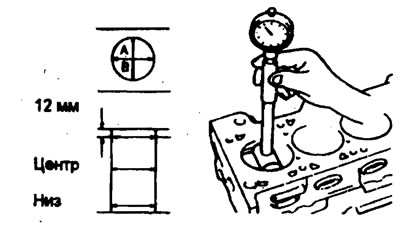

3. С помощта на боркомер измерете диаметъра на цилиндъра на три нива в посоки A и B. Ако цилиндрите са прекомерно неравномерни или конусовидни, а стените на цилиндрите са силно износени или надраскани, блокът на цилиндра трябва да се разпробие и хонингова, след което да се монтират бутала и бутални пръстени с по-голям размер. Показани са точките на измерване.
- Вътрешен диаметър на цилиндъра - 75,5 мм
- Вътрешен диаметър на цилиндъра - конусност 0,02 мм
4. Ако горната част на цилиндъра е износена и има стъпала, отрежете ги с разширител.
5. Буталата с голям размер се предлагат в четири размера.
Размер и маркировка на буталото, мм
- 0.25 O.S. — 0.25
- 0.50 O.S. — 0.50
- 0.75 O.S. — 0.75
- 1.00 O.S. — 1.00
Увеличен размер на операционната система
