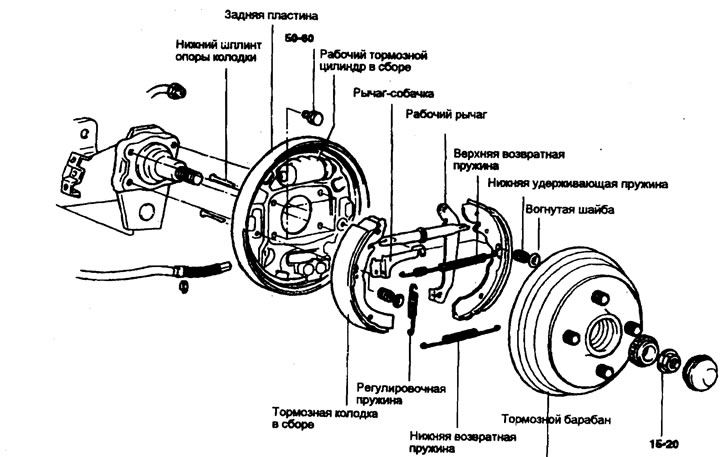

Въртящ момент на затягане: Nm
Премахване
1. Свалете колелото, след което свалете спирачния барабан.
2. След като отстраните гайките на лагера на задното колело, свалете главината със спирачния барабан.
3. Свалете долната възвратна пружина и долната задържаща пружина.
4. Свалете накладките и регулаторния възел.
Изпит
1. Измерете вътрешния диаметър на спирачния барабан. С помощта на индикаторен часовник проверете барабана за износване.
| Стандартна стойност | Гранична стойност | |
| Вътрешен диаметър, мм | 203.2 | 205.2 |
| Овалност на барабана, мм | 0.015 |
2. Измерете дебелината на спирачните накладки.
| Стандартна стойност | Гранична стойност | |
| Дебелина на накладките, мм | 4.05 | 1.5 |
3. Проверете дали спирачната накладка приляга добре към барабана.
4. Проверете външната повърхност на колесния цилиндър за повреди и корозия.
5. Проверете опорния диск за износване и повреди.
Инсталация
1. Нанесете препоръчителния лубрикант върху следните зони:
- Контактни повърхности на подложката и задната плоча.
- Контактни повърхности на накладката и опорния диск на накладките
Препоръчителен лубрикант
- Грес с общо предназначение - SAE J310, NLGI № 2
3. Свържете пружината към скъсения тласкач.
4. След сглобяването, издърпайте лоста на ръчната спирачка няколко пъти.
