Схема на разпределение на електрическата енергия (Hyundai Accent X3)

0

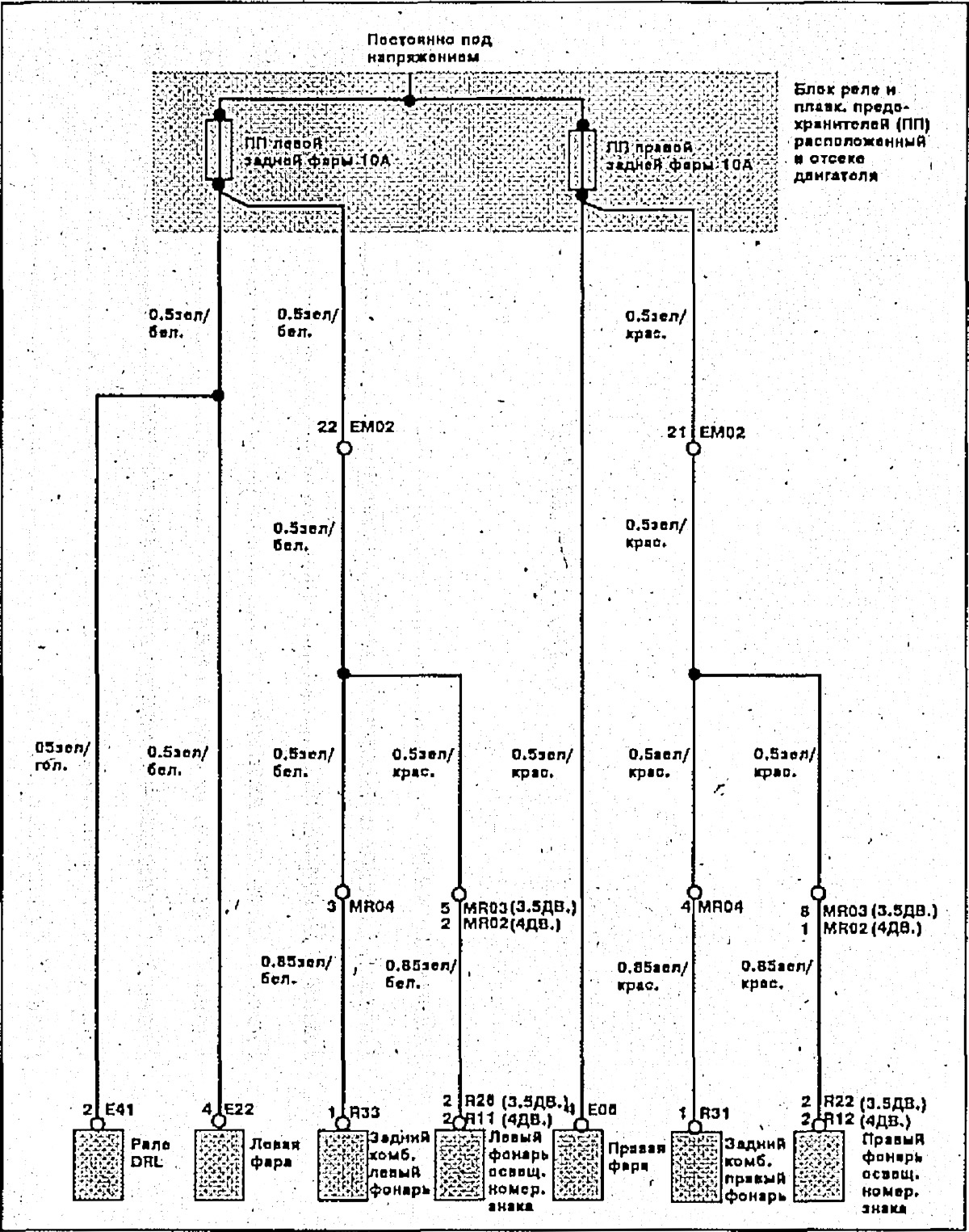

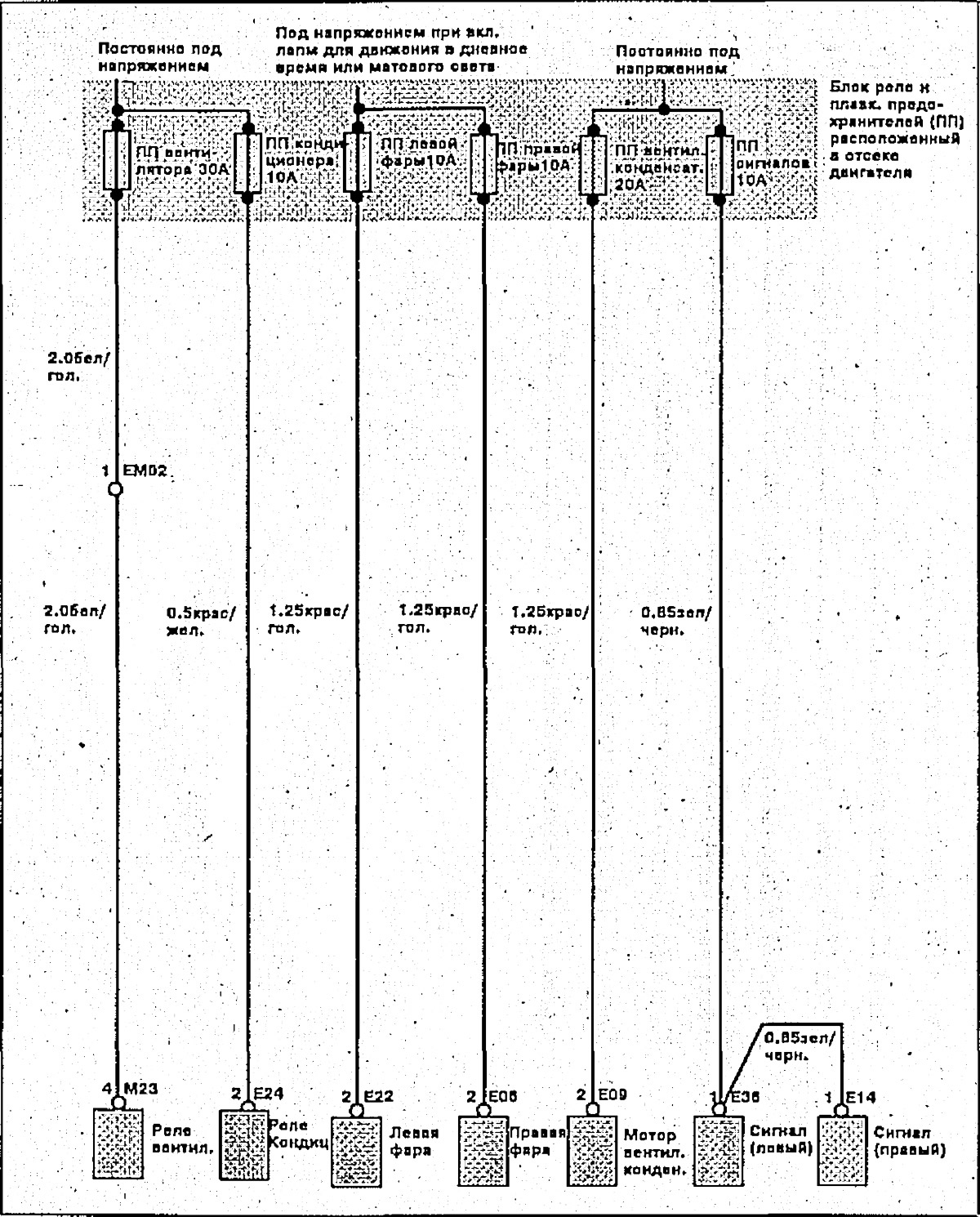

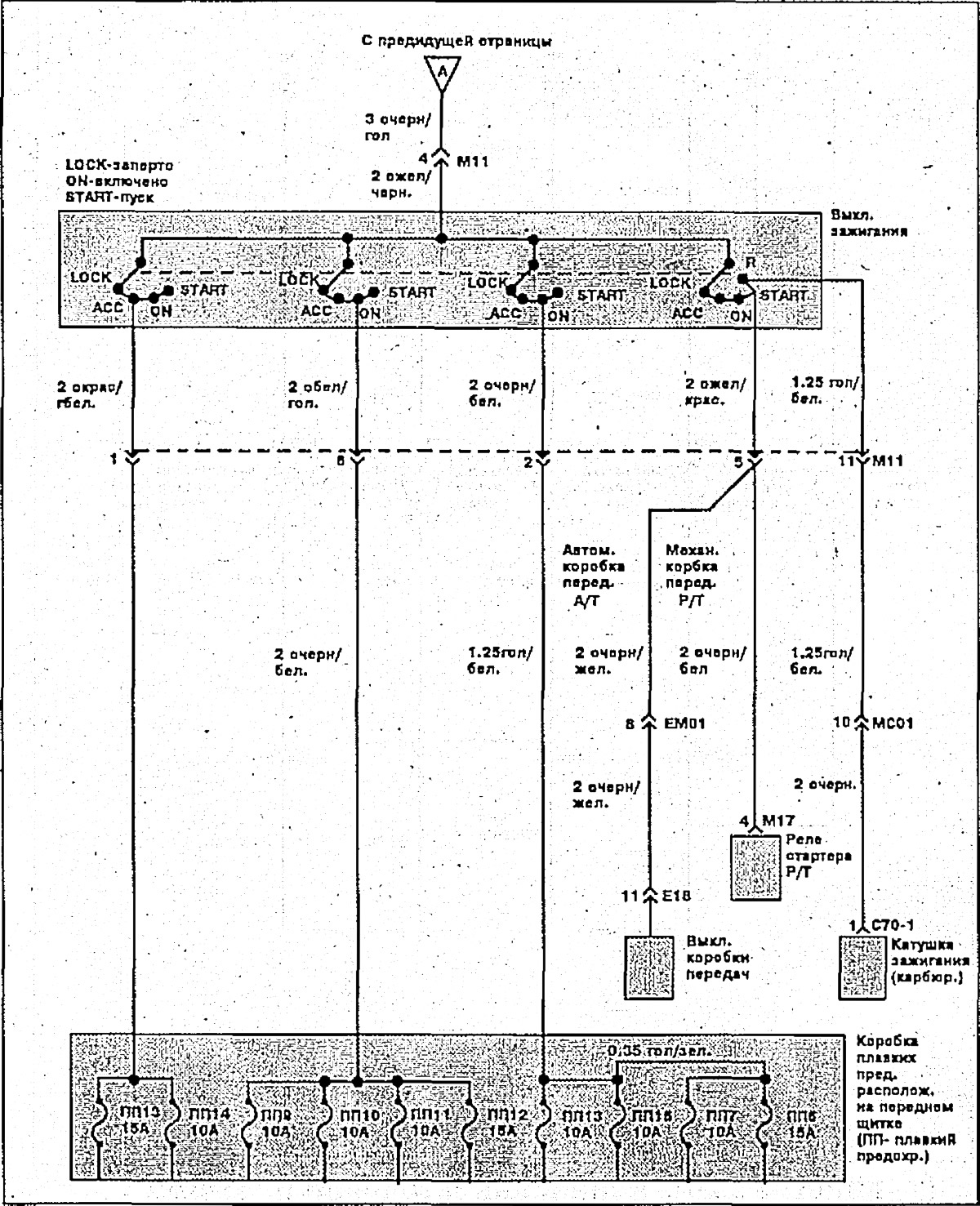

Вериги за разпределение на електрическа енергия.

{{Открыть большую картинку в новой…

Отворете по-голямо изображение в нов раздел »

{{Открыть большую картинку в новой…

Отворете по-голямо изображение в нов раздел »

{{Открыть большую картинку в новой…

Отворете по-голямо изображение в нов раздел »

{{Открыть большую картинку в новой…

Отворете по-голямо изображение в нов раздел »
