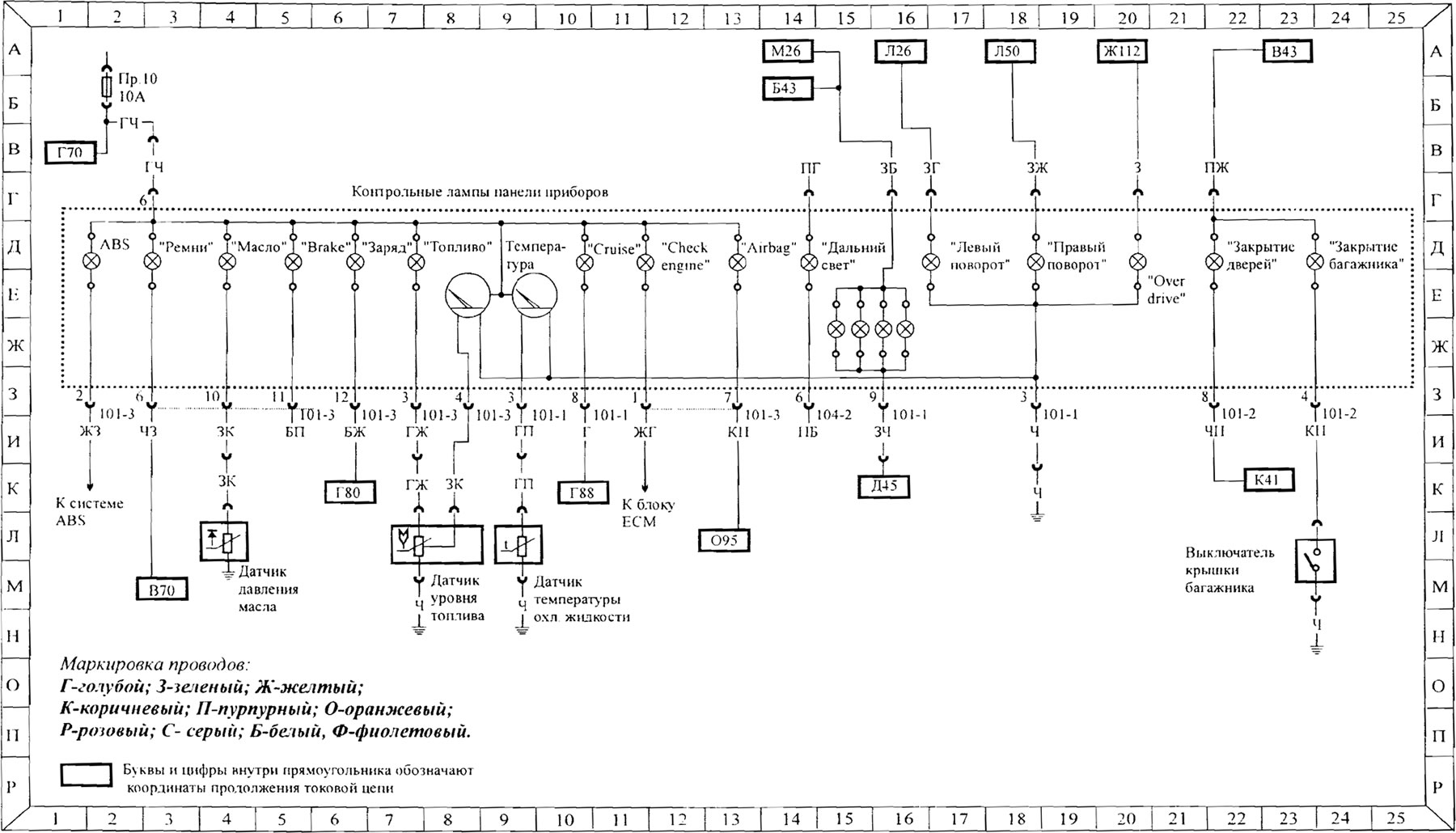

Схема 1 Схема на електрическото оборудване на автомобила (след 1995г)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Схема 1 Електрическа схема на автомобила (след 1995 г.)
0
Открыть большую картинку в новой вкладке »
Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Предишна
Следващия
Схема 2. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 3. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 4. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 5. Система за управление на автоматична скоростна кутия след 1995 г
Схема 6. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 1. Схема на електрическото оборудване на автомобила (1998-2000 г.)
Схема 2. Схема на електрическото оборудване на автомобила (1998-2000 г.)
Схема 3. Схема на електрическото оборудване на автомобила (1998-2000 г.)
Схема 3. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 4. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 5. Система за управление на автоматична скоростна кутия след 1995 г
Схема 6. Схема на електрическото оборудване на автомобила (след 1995 г.)
Схема 1. Схема на електрическото оборудване на автомобила (1998-2000 г.)
Схема 2. Схема на електрическото оборудване на автомобила (1998-2000 г.)
Схема 3. Схема на електрическото оборудване на автомобила (1998-2000 г.)
