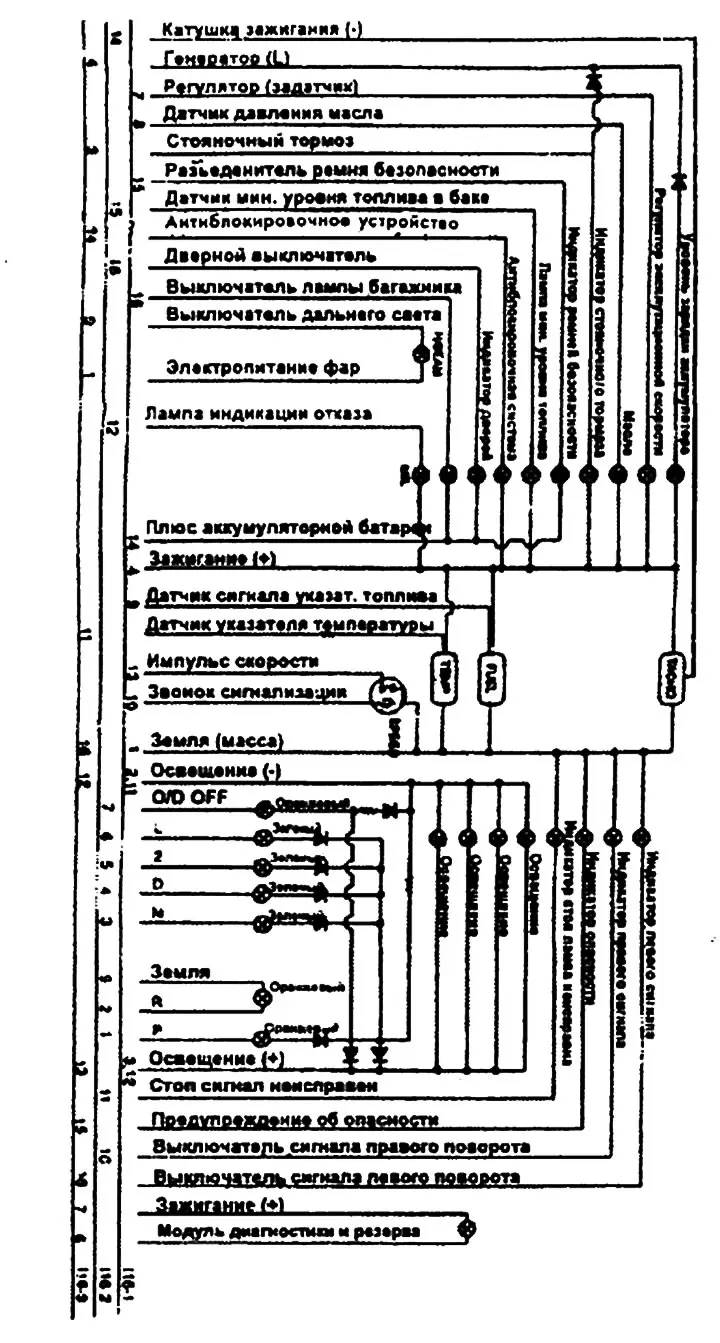

Схема на електрическо свързване (Hyundai Sonata Y3)

0
Схема на електрическо свързване
Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Тази статия е проверена: Константин Смирнов
