Съдържание: Разглобяване ⇓ Сглобяване ⇓

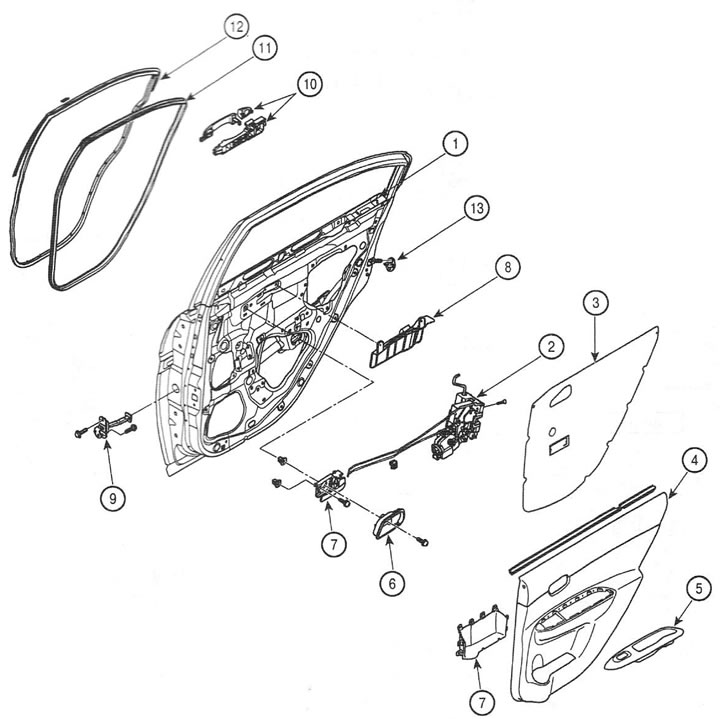

1. Задна врата; 2. Замък; 3. Влагоустойчиво фолио; 4. Облицовка на вратите; 5. Подлакътник; 6. Вътрешно тяло на дръжката; 7. Вътрешна дръжка; 8. Капак на заключващия прът; 9. Стопер за врата; 10. Външна дръжка; 11. Уплътнение на вратата; 12. Уплътнение на вратата; 13. Фиксатор на ключалката
Забележка: Регулирането на задната врата е същото като регулирането на предната врата.

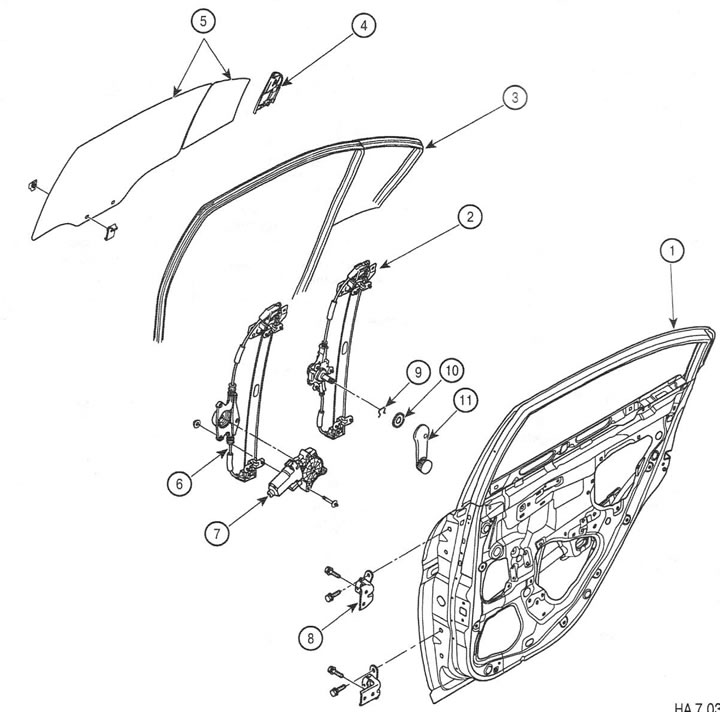

1. Врата; 2. Механичен стъклоповдигач; 3. Леене на стъкло; 4. Страничен капак; 5. Стъкло; 6. Електрически прозорец; 7. Електрически двигател; 8. Примка; 9. Заключване; 10. Втулка; 11. Дръжка за повдигане на прозорец
Разглобяване
1. Премахване на тапицерията на вратата.

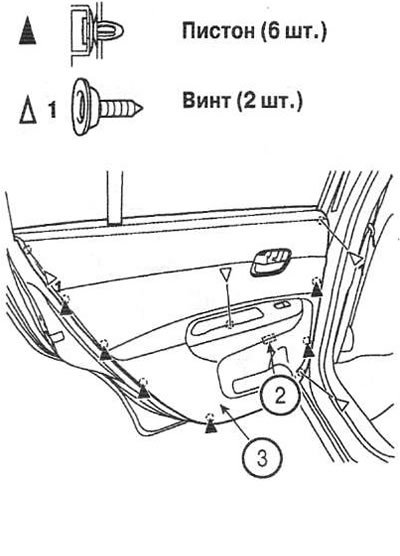

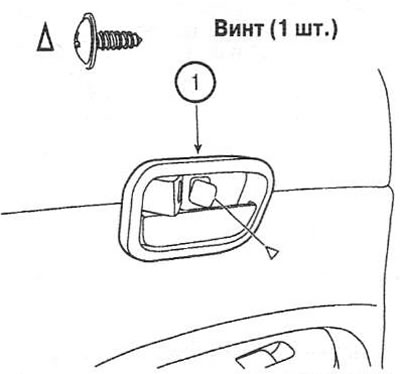

- Развийте винта и свалете облицовката на вътрешната дръжка на вратата (1).
- Развийте винтовете и отстранете буталата на тапицерията на вратите. Изключете съединителя на превключвателя на електрическия прозорец (2).
 |
 |
2. Премахване на стъклото на вратата.
- Свалете тапицерията на вратата (3).
- Отстранете влагоустойчивия филм.

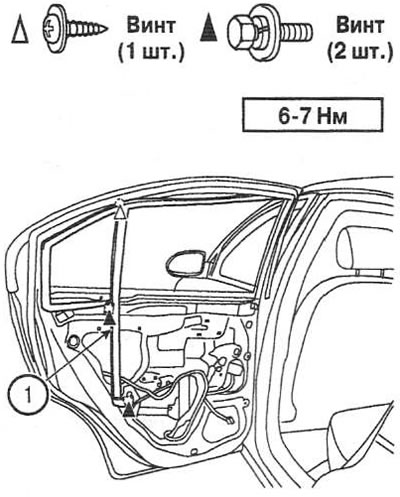

- Развийте винтовете и отстранете неподвижното стъкло (1).

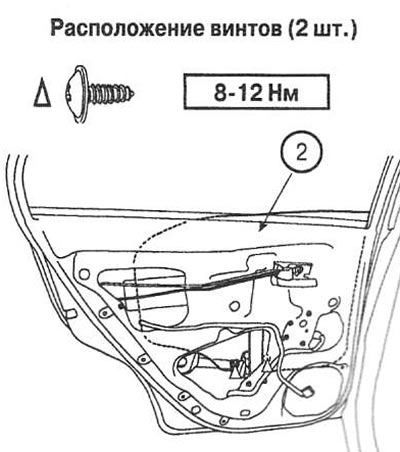

- Внимателно спуснете стъклото (2), докато се видят винтовете. Развийте винтовете, отделете стъклото от водача и внимателно го отстранете.
 |
 |
3. Премахване на вътрешната дръжка
- Свалете тапицерията на вратата.

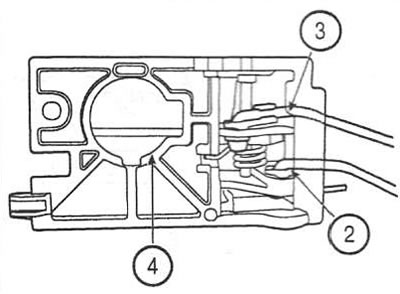

- Натиснете вътрешната дръжка (1) назад, за да я отделите от тапицерията.
- Разкачете отключващите пръти (2) и заключващите пръти (3) на ключалката и свалете вътрешната дръжка на вратата (4)
 |
 |
Оригиналната статия е публикувана на портала: HyundaiBook.ru
4. Премахване на стъклоповдигача.
- Отстранете тапицерията на вратата.
- Отстранете влагоустойчивия филм.
- Отстранете стъклото на вратата.

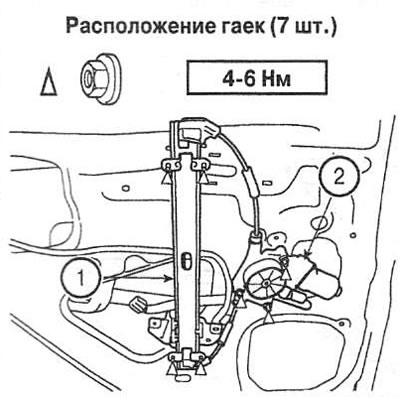

- Разкачете конектора (1), развийте гайките и свалете регулатора на прозореца с електрически мотор (2).

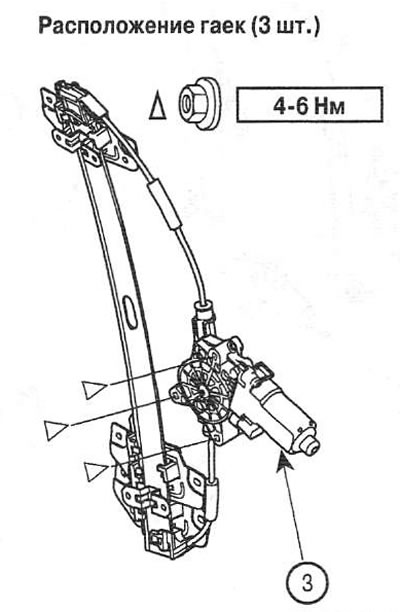

- Развийте гайките и свалете двигателя на прозореца (3).
 |
 |
5. Премахване на външната дръжка.
- Развийте гайките и свалете двигателя на прозореца (3).
- Отстранете тапицерията на вратата.
- Отстранете влагоустойчивия филм.

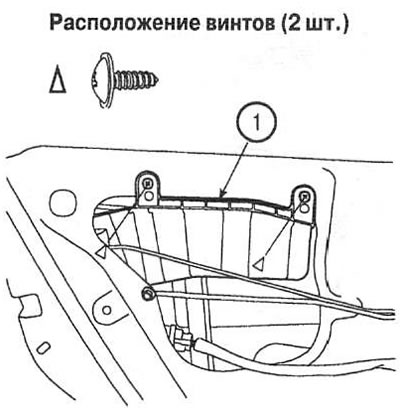

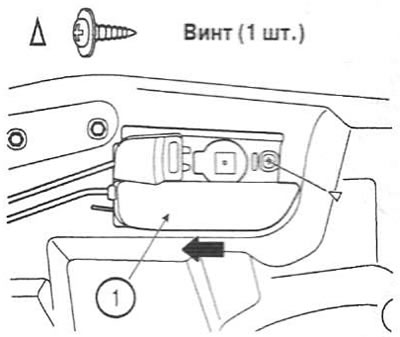

- Развийте винтовете и свалете капака на заключващия прът (1).

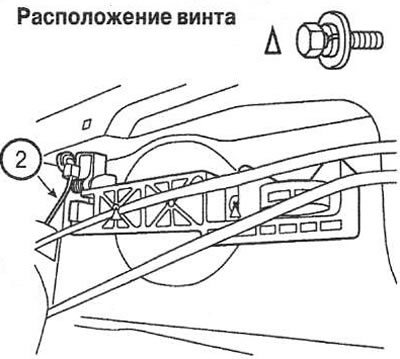

- Разкачете фиксиращия прът (2) и развийте винта.

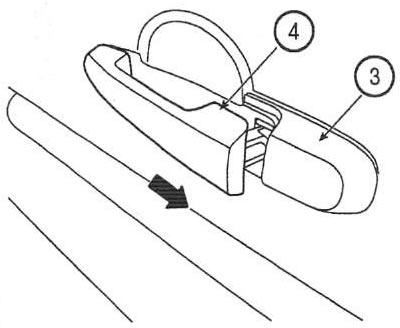

- Преместете основата (3) напред и свалете външната дръжка на вратата (4).
 |
 |
6. Премахване на ключалката на вратата.
- Отстранете вътрешната дръжка на вратата и капака на заключващия прът.
- Отстранете стъкления водач.

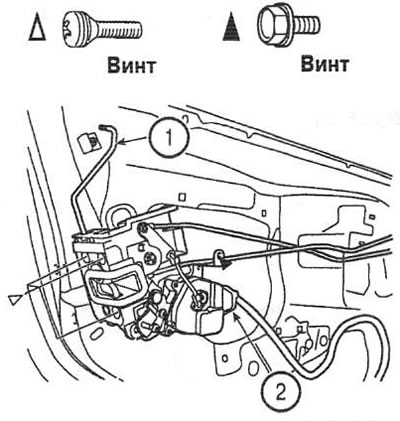

- Изключете конектора (1), развийте винтовете и свалете ключалката на задната врата (2).
Сглобяване
7. Сглобяването се извършва в реда, обратен на разглобяването.
