Регулировка натяжения приводных ремней (Hyundai Elantra J2)

1. Убедитесь в том, что ремни не повреждены и правильно установлены в канавках шкивов.

Предупреждение. При наличии шума или проскальзывании ремня проверьте его на износ, повреждение и разрывы на поверхности контакта со шкивами, а шкивы на наличие бороздчатого износа. Проверьте также величину отклонения ремня.

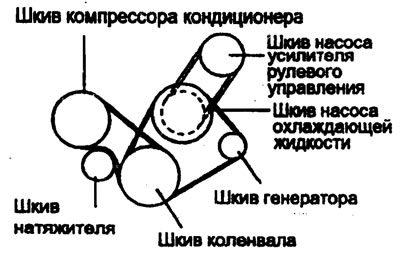

2. Приложите усилие 100 Н к средней части ремня между шкивами, как показано на рисунке, и измерьте его отклонение.

Стандартные значения:

Наименование		Проверка	Регулировка
			Новый	Использовавшийся
Для генератора переменного тока	Отклонение, мм	5.0-6.0	4.0-5.0	5.0-5.5
	Натяжение Н	350-500	550-450	400-500
Для компрессора кондиционера	Отклонение, мм	приблизительно 8.0	5.0-5.5	6.0-7.0
Дм насоса усилителя рулевого управления	Отклонение, мм	6.0-9.0	-	-

Примечание.

• 1. Натяжение ремней следует измерять между отмеченными шкивами.
• 2. При установке нового ремня отрегулируйте его натяжение до среднего нормального значения, приведенного в колонке "новый". Затем дайте двигателю проработать в течение 5 мин. или более и проверьте нормальное значение, приведенное в колонке "проверка".

3. При установке ремня, который уже работал, или вновь устанавливаемого ремня, проработавшего в течение 5 мин. или более, ориентируйтесь на нормальное значение, приведенное в колонке "использовавшийся".


4. Для периодического контроля пользуйтесь нормальными значениями, приведенными в колонке "проверка".

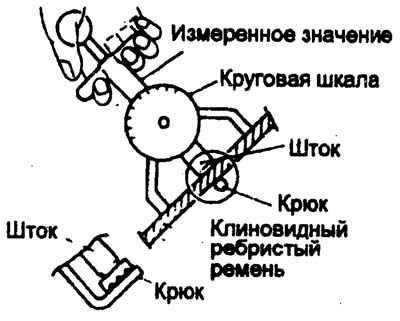

1. Следите за тем, чтобы во время измерения секция круговой шкалы прибора для определения натяжения не контактировала с другими объектами.

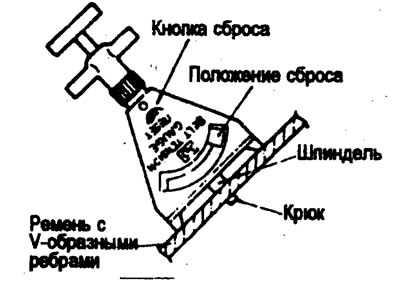

1. При измерении не забудьте повернуть кнопку в направлении стрелки, чтобы установить указатель в положение готовности к измерениям.

2. После снятия измерителя с ремня его указатель продолжает показывать натяжение. Прочтите показания указателя после снятия измерителя с ремня.

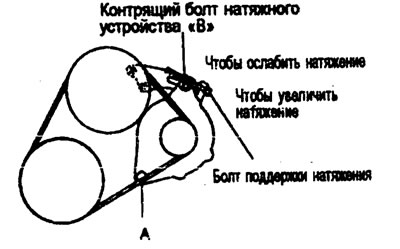

Регулировка натяжения ремня генератора

Предупреждение. Если ремень слишком ослаблен, будет возникать шум, а также он будет быстро изнашиваться. Если же ремень слишком натянут, это приведет к износу подшипников генератора или водяного насоса.

1. Ослабьте гайку генератора "А" и контрящий болт натяжного устройства "В".

2. Регулировочным болтом отрегулируйте натяжение до значений, указанных в спецификации.

3. Затяните контрящий болт натяжного устройства "В".

4. Затяните гайку генератора "А".

5. Проверьте натяжение (прогиб) ремня и отрегулируйте при необходимости.

Момент затяжки

• Гайка генератора "А" — 20-25 Нм (200-250 кгс·см)
• Контрящий болт "В" — 12-15 Нм (120-150 кгс·см)
• Длина ремня — 875±5 мм

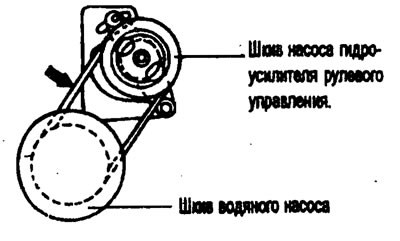

Регулировка ремня насоса гидроусилителя рулевого управления

1. Ослабьте регулировочный болт насоса гидроусилителя рулевого управления.



2. Отрегулируйте натяжение (прогиб) ремня насоса гидроусилителя рулевого управления в соответствии со спецификацией.

3. Затяните регулировочный болт.

4. Проверните коленвал двигателя на один оборот и более.

5. Проверьте натяжение ремня и повторите регулировку натяжения при необходимости.

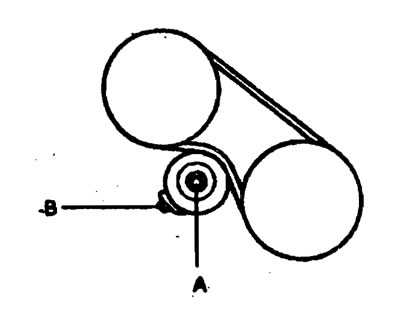

Регулировка натяжения ремня привода компрессора кондиционера

1. Ослабьте затяжку регулировочного болта "А" на натяжном шкиве.


2. Отрегулируйте прогиб ремня с помощью регулировочного винта "В".



3. Затяните стопорный болт "А".

4. В случае необходимости повторите регулировку и снова проверьте прогиб ремня.

Примечание. Перед проведением повторной проверки прогиба проверните коленвал рукояткой на один или большее количество оборотов.
