Регулировка натяжения приводных ремней (Hyundai Accent X3)

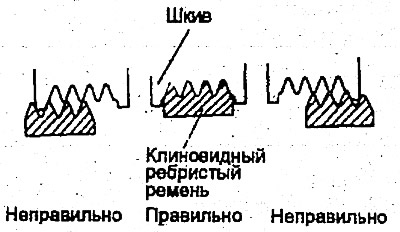

1. Убедитесь в том, что ремни не повреждены и правильно установлены в канавках шкивов.

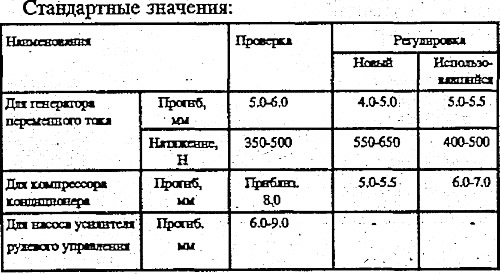

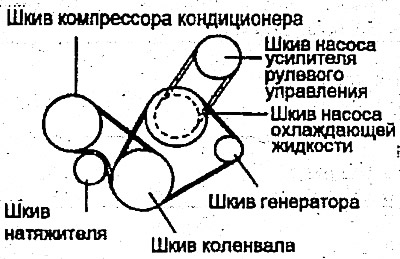

2. Приложите усилие 100 Н к средней части ремня между шкивами, как показано на рисунке, и измерьте его прогиб.

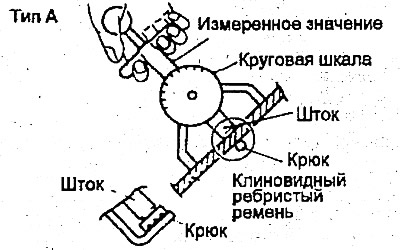

Прибор для определения натяжения типа А

1. Вовремя измерения секция шкалы прибора не должна контактировать с другими частями.





2. Отрегулируйте прогиб или натяжение ремня привода маслонасоса гидроусилителя руля.

3. Затяните регулировочный болт.

4. Проверните коленвал рукояткой на 1-2 оборота.

5. Проверьте прогиб ремня и проведите в случае необходимости повторную регулировку.

Регулировка натяжения ремня компрессора кондиционера

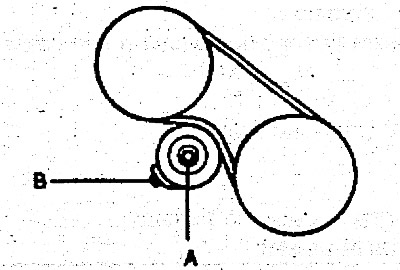

1. Ослабьте затяжку регулировочного болта "А" на натяжном шкиве.



2. Отрегулируйте прогиб ремня с помощью регулировочного винта "В".

3. Затяните стопорный болт "А".

4. В случае необходимости повторите регулировку и снова проверьте прогиб ремня.

Примечание. Перед проведением повторной проверки прогиба проверните коленвал рукояткой на 1 или больше оборотов.
