Снятие
1. Снимите аккумуляторную батарею.
2. Отсоедините воздухоочиститель.
3. Отсоедините разъемы фонарей заднего хода и электропроводки отсека двигателя.
4. Для автомобиля с пятиступенчатой механической коробкой передач отсоедините разъем селекторного контрольного клапана.
5. Отсоедините разъемы электропроводки генератора и указателя давления масла.
6. Слейте охлаждающую жидкость из двигателя.
7. Для автомобиля с автоматической коробкой передач отсоедините шланг охлаждения коробки передач.
Примечание. При разъединении шлангов делайте идентификационные метки для избежания ошибок при их последующем соединении.
Предупреждение. Убедитесь, что нет утечки масла или жидкости. Позаботьтесь о том, чтобы предотвратить попадание посторонних предметов.
8. Отсоедините верхний и нижний шланги радиатора со стороны двигателя, после чего снимите радиатор.
9. Отсоедините провод высокого напряжения от катушки зажигания.
10. Отсоедините заземление двигателя.
11. Снимите главный топливопровод и удалите возвратный и паровой шланги со стороны двигателя.
Предупреждение. Снизьте остаточное давление в шлангах.
12. Отсоедините входной и выходной шланги отопителя со стороны двигателя.
13. Отсоедините трос дроссельной заслонки со стороны двигателя.
14. Для автомобиля с механической коробкой передач отсоедините трос сцепления от коробки передач.
15. Для автомобиля с автоматической коробкой передач отсоедините трос управления от коробки передач.
16. Отсоедините вал спидометра от коробки передач.

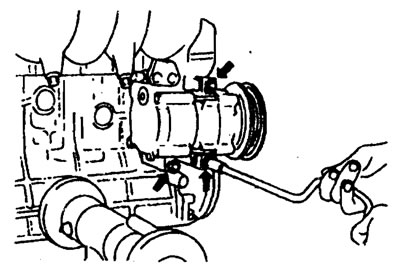

17. Отсоедините кондиционер от монтажного кронштейна.
18. Поднимите автомобиль.
19. Слейте масло или жидкость из коробки передач.
20. Отсоедините переднюю секцию выпускной трубы от коллектора.
Примечание. Пользуясь проволокой, подвесьте выпускную трубу к нижней части автомобиля.
21. Для автомобиля с механической коробкой передач снимите вал переключения передач и удлинитель.
22. Снимите болт шарового соединения нижнего рычага и стабилизатор в месте его соединения с нижним рычагом.

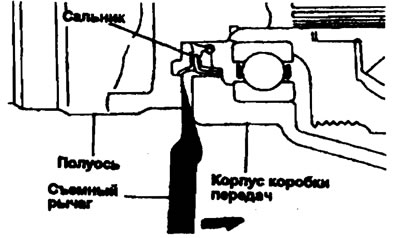

23. Извлеките полуоси из корпуса коробки передач.
Предупреждение
- 1) Закройте отверстия корпуса коробки передач для предупреждения попадания посторонних предметов.
- 2) При установке полуосей установите на них новые хомуты.
24. Подвесьте нижний рычаг и полуоси к корпусу автомобиля.
25. Прикрепите трос к двигателю и, пользуясь цепным подъемником, поднимите его до натяжения троса.
26. Снимите передний стопор вала.
27. Отсоедините задний стопор вала.
28. Для автомобилей с механической коробкой передач снимите вал.
29. Удалите болты амортизаторов крепления двигателя.
30. Снимите крепежный кронштейн с двигателя.
31. Медленно поднимите двигатель (до момента, когда вес двигателя и коробки передач перестанет воздействовать на крепежные детали) и временно оставьте его в подвешенном состоянии.
Предупреждение. Проверьте, все ли тросы, шланги, электрические провода, разъемы и т.д. отсоединены от двигателя.
32. Снимите колпачки с внутренней стороны правого брызговика и удалите болты крепления кронштейна коробки передач.
33. Направляя узел со стороны коробки передач вниз, поднимите двигатель, коробку передач и извлеките их из автомобиля.
Установка
1. Проверив соединение электрических проводов, трубок, шлангов и т.д. и убедившись в том, что они не будут защемлены или повреждены, установите двигатель с коробкой передач.

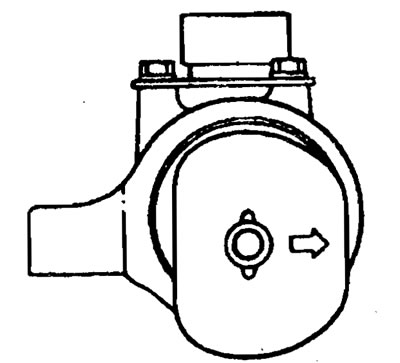

2. Установите монтажные ограничители со стрелками на них, ориентированными в соответствии с рисунком.
3. Когда двигатель и коробка передач в сборе установлены на место, временно затяните переднюю роликовую опору.
4. Передние и задние резиновые втулки и муфты, поддерживающие поперечный элемент, отличаются.
5. После того, как двигатель и коробка передач лягут на все амортизаторы, затяните их соответствующим моментом.
6. Установите все части, снятые во время демонтажа. Будьте особенно внимательны к сохранности электрических разъемов, а также топливных и других трубок для жидкости и их соединения.
7. Залейте охлаждающую жидкость и убедитесь в отсутствии утечек.
8. Заполните коробку передач жидкостью, проверьте ее работу и убедитесь в отсутствии утечек.
9. Проверьте работу троса управления коробкой передач и троса дроссельной заслонки. При необходимости отрегулируйте их.
10. Проверьте правильность работы каждого агрегата.
