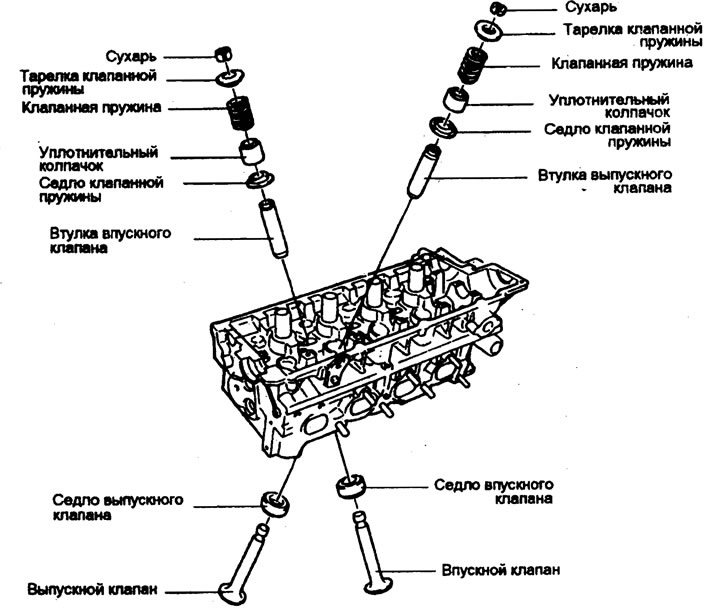

Снятие
1. Пользуясь специнструментом для сжатия пружин клапанов (09222-28000, 09222-29000), снимите сухарь. Далее снимите верхнюю тарелку клапанной пружины, клапанную пружину, нижнюю тарелку и клапан.
Примечание. Сохраните эти детали в таком порядке, в каком они должны быть установлены на их первоначальные места.
2. Плоскогубцами снимите уплотнительный колпачок, используя специнструмент (09222-29000), и выбросьте его.
Примечание. Не используйте повторно уплотнительные колпачки.
Проверка
Клапаны
1. Пользуясь проволочной щеткой, тщательно очистите клапан.

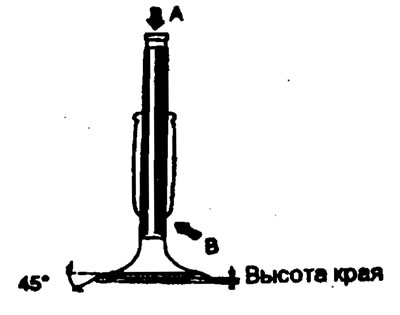

2. Проверьте каждый клапан на износ, повреждение и разрушение головки и стержень в зоне
. При необходимости отремонтируйте или исправьте.
Если конец
стержня изношен, при необходимости восстановите его поверхность. Восстановите также поверхность рабочей фаски клапана. Если, высота кромки клапана меньше допустимого предела, замените клапан.
Высота кромки клапана
Номинальный размер
- Впускной клапан — 1.1 мм
- Выпускной клапан — 1.4 мм
Предельный размер
- Впускной клапан — 0.8 мм
- Выпускной клапан — 1.0 мм
Клапанные пружины
1. Проверьте длину пружины в собранном состоянии и ее растяжение. Если превышаются допустимые пределы, замените пружину.
2. Проверьте параллельность торцов каждой пружины. Если непараллельность торцов превышает установленные пределы, замените пружину.
Клапанные пружины
Номинальное значение
- Высота в свободном состоянии — 46.07 мм
- Нагрузка - высота — 25.5 кг/37 мм - 57.3 кг/28 мм
- Отклонение от параллельности — 3° или меньше.
Втулки клапанов
Проверьте зазор между стержнем клапана и втулкой. Если зазор превышает установленные пределы, замените втулку клапана втулкой следующего размера.
Зазор между стержнем клапана и втулкой.
Номинальный размер
- Впускной клапан — 0.020-0.050 мм
- Выпускной клапан — 0.050-0.085 мм
Предельный размер
- Впускной клапан — 0.1 мм
- Выпускной клапан — 0.15 мм
Втулки клапанов увеличенного размера
| Размер, мм | Обозначение размера | Размер отверстия в головке блока цилиндров, мм |
| 0.05 O.S. | 5 | 11.05-11.068 |
| 0.25 O.S. | 25 | 11.25-11.268 |
| 0.50 O.S. | 50 | 11.50-11.518 |
O.S. - Увеличенный размер
Седло клапана

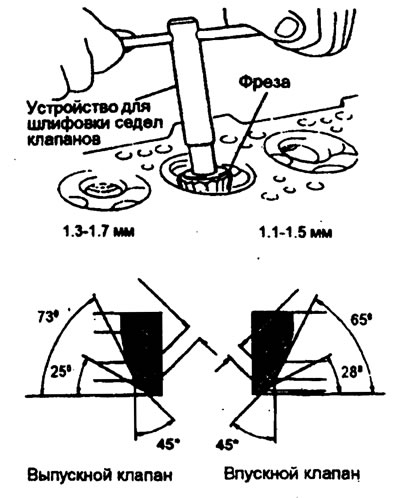

Проверьте седло клапана на наличие признаков перегрева и правильность контакта с рабочей фаской клапана. При необходимости отремонтируйте или замените седло клапана. Прежде чем ремонтировать седло, проверьте износ втулки клапана. Если втулка изношена, замените ее, после чего ремонтируйте седло. Отремонтируйте седло клапана, пользуясь устройством для шлифовки седел клапанов или фрезой.
Порядок замены седла клапана

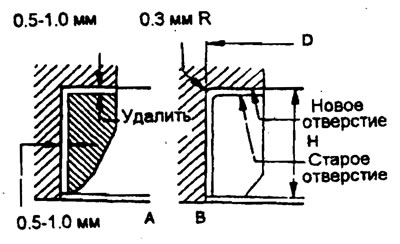

1. Изношенное сверх допустимых пределов седло клапана следует заменить при нормальной температуре после срезания большей части стенки седла с помощью устройства для шлифовки седла клапанов, как показано на рис. "А".
Седло увеличенного размера
| Наименование | Размер, мм | Обозначение размера | Высота седла, Н·мм | Внутренний диаметр отверстия в головке цилиндров, мм | |
| Седло впускного клапана | 1.6 л | 0.3 O.S. 0.6 O.S. | 30.60 | 8.2-8.4 8.S-8.7 | 31.30-31.325 31.60-31.625 |
| 1.8 л | 0.3 O.S. 0.6 O.S. | 30.60 | 7.7-7.9 8.0-8.2 | 33.30-33.325 33.60-33.625 | |
| Седло выпускного клапана | 1.6 л | 0.3 O.S. 0.6 O.S. | 30.60 | 8.7-8.9 9.0-9.2 | 26.80-26.825 27.10-33.625 |
| 1.8 л | 0.3 O.S. 0.6 O.S. | 30.60 | 8.2-8.4 8.S-8.7 | 28.80-28.821 29.10-29.121 | |
O.S. - Увеличенный размер
Порядок замены втулки клапана
Втулка клапана устанавливается по прессовой посадке. Пользуясь устройством для установок втулок клапанов (09221-22000) или соответствующим инструментом, замените втулку клапана в следующем порядке.
1. Пользуясь толкателем устройства для установки втулок клапанов, с помощью пресса вытолкните втулку клапана в направлении блока цилиндров.
2. Обработайте отверстие для втулки клапана в головке блок а цилиндров под увеличенный размер новой втулки клапана.
3. Пользуясь устройством для установки втулок клапанов или соответствующим инструментом, запрессуйте втулку клапана по прессовой посадке. При использовании устройства для установок втулок клапанов имеется возможность запрессовать втулку клапана на заданную высоту. Втулку клапана нужно устанавливать с верхней части головки блока цилиндров. Имейте ввиду, что втулки впускного и выпускного клапанов имеют разную длину (42.7 мм для впускного клапана и 39.1 мм для выпускного).
4. После установки втулок вставьте в них новые клапаны и проверьте зазор между ними.
5. При каждой замене втулок проверьте характер контакта клапана с седлом и при необходимости восстановите поверхность седла.
Установка
Примечание:
- 1) Перед сборкой очистите все детали.
- 2) Для смазывания вращающихся и скользящих деталей используйте моторное масло.

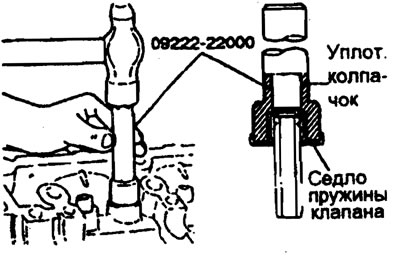

1. После установки нижней тарелки пружины напрессуйте уплотнительный колпачок на втулку клапана. Насаживайте колпачок путем легкого вращения устройства для установки уплотнительных колпачков клапанов (09222-22000).
Уплотнительный колпачок устанавливается в нужное положение специнструментом. При неправильном его расположении возможно эксцентричное расположение выступа его внутреннего отверстия и утечка масла во втулку клапана. При установке не вращайте колпачок. Не используйте старые уплотнительные колпачки.
2. Нанесите моторное масло на каждый клапан. Вставьте клапаны во втулки, не прикладывайте усилия для пропуска стержня клапана через уплотнительный колпачок. После установки убедитесь в легкости движения клапана.

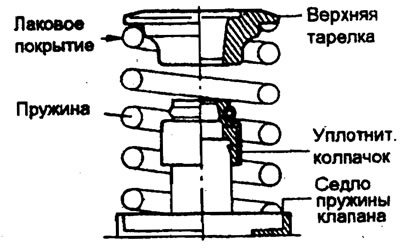

3. Установите клапанные пружины на их верхние тарелки. Клапанные пружины должны устанавливаться стороной с лаковым покрытием в сторону верхней тарелки.
4. Пользуясь устройством для сжатия клапанных пружин (09222-28000,09222-29000), сожмите пружину. Будьте осторожны, чтобы не деформировать верх тарелки уплотнительным колпачком. Затем установите сухари. После установки клапанов убедитесь, что сухари правильно установлены.
5. Установите головку блока цилиндров.
