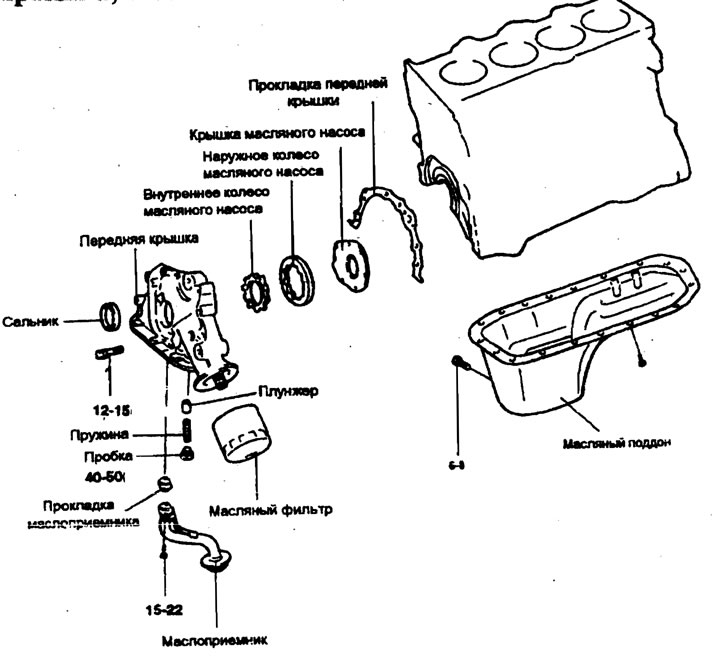

Момент затяжки: Нм
Снятие
1. Снимите зубчатый ремень (обратитесь к соответствующему разделу).
2. Снимите болты масляного поддона.
3. Снимите масляный поддон.
4. Снимите маслоприемник.
5. Снимите переднюю крышку в сборе.
6. Снимите крышку масляного насоса.

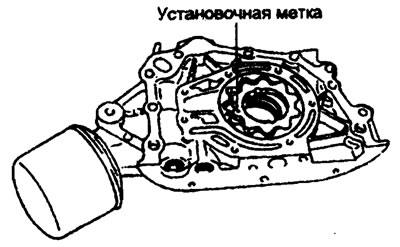

7. Снимите внутреннее и наружное зубчатые колеса с передней крышки. Сопряженные метки на зубчатых колесах обеспечивают направление установки. Убедитесь, что внутреннее и наружное колеса установлены, как показано на рисунке.
8. Извлеките пробку и снимите пружину и плунжер.
Проверка
Передним крышка
1. Проверьте переднюю крышку на наличие трещин и повреждений. При необходимости замените.
2. Проверьте края сальника передней крышки на износ и повреждение. Замените, если необходимо.
Масляный поддон и маслоприемник
1. Проверьте масляный поддон на повреждения, поломку и трещины. Замените при наличии дефектов.
2. Проверьте маслоприемник на повреждения, поломку и трещины. Замените при наличии дефектов.
Передняя крышка и крышка масляного насоса
Проверьте поверхности, контактирующие с зубчатыми колесами на износ (особенно ступенчатый) и повреждения.
Зубчатые колеса масляного насоса
1. Проверьте поверхность зубьев колес на повреждение и износ.
2. Определите зазор между наружным зубчатым колесом и передней крышкой.
Наружное зубчатое колесо
- Зазор между внешней окружностью и передней крышкой — 0.12-0.185 мм

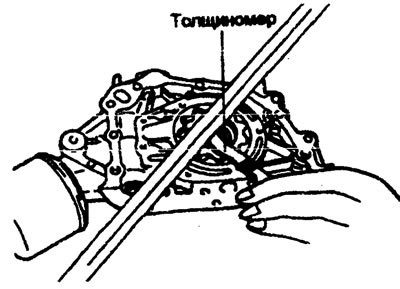

3. Проверьте зазор вершин зубьев на рабочем колесе насоса
Номинальное значение — 0.02-0.150 мм

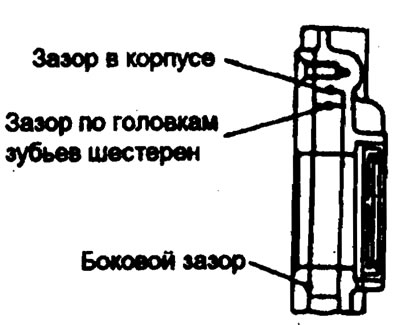

4. Проверьте осевой зазор наружного рабочего колеса насоса.
Номинальное значение — 0.02-0.07 мм
5. Проверьте осевой зазор внутреннего рабочего колеса насоса.
Номинальное значение — 0.02-0.065 мм
Предохранительный клапан и пружина
1. Проверьте скольжение предохранительного клапана, вставленного в переднюю крышку.
2. Проверьте пружину предохранительного клапана на деформацию или повреждение.
Номинальное значение
- Высота в свободном состоянии — 43.8 мм
- Нагрузка - высота — 3.7 кг/40.1 мм
Установка
Масляный насос
1. Установите внутреннее и наружное зубчатые колеса в переднюю крышку. Убедитесь, что колеса установлены правильно.
2. Установите крышку масляного насоса и затяните болты требуемым моментом. После затяжки болтов проверьте плавность вращения, зубчатых колес.
Момент затяжки
Болт крышки масляного насоса — 6-9 Нм
3. Установите предохранительный клапан и пружину. Затяните пробку требуемым моментом. Нанесите масло для двигателя на предохранительный клапан.
Момент затяжки
Пробка предохранительного клапана — 40-50 Нм
Передняя крышка

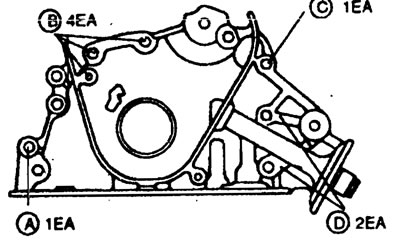

Установите переднюю крышку в сборе с новой прокладкой и затяните болты требуемым моментом.
Длина болта
- (А) — 25 мм
- (В) — 20 мм
- (С) — 38 мм
- (D) — 45 мм
Момент затяжки — 20-27 Нм
Сальник
1. Проверьте края сальника на износ, деформацию или повреждение.
2. Проверьте удлинение пружинного кольца.
3. Всегда используйте новый сальник при повторной сборке.

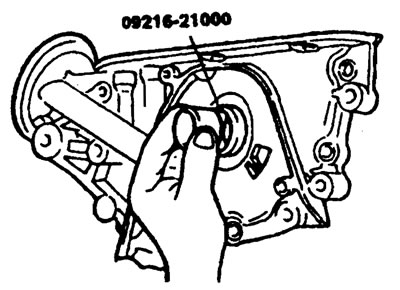

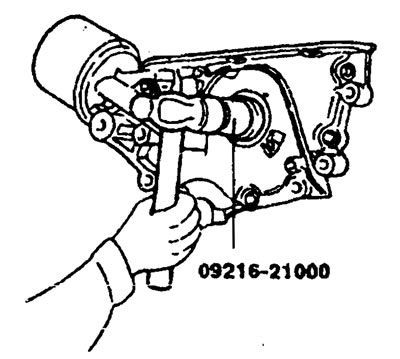

4. Используя специнструмент для снятия втулки крепления и установки вала (09216-21000), установите сальник.
5. Установите звездочку коленвала, зубчатый ремень и шкив коленчатого вала. Обратитесь к главе "Зубчатый ремень".
6. Установите маслоприемник.
7. Очистите обе поверхности прокладки масляного поддона и блока цилиндров.

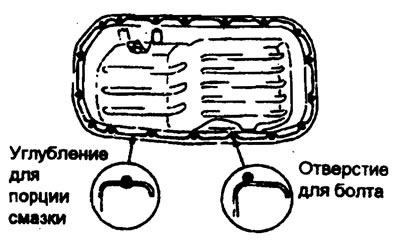

8. Нанесите смазку в углубления фланца масляного поддона, как показано.
Предосторожность:
- 1) Наносите смазку, толщиной приблизительно 4 мм.
- 2) Время с момента нанесения смазки до установки масляного поддона не должно превышать 15 минут.
9. Установите масляный поддон и затяните болты требуемым моментом.
Момент затяжки
Болт масляного поддона — 6-8 Нм
