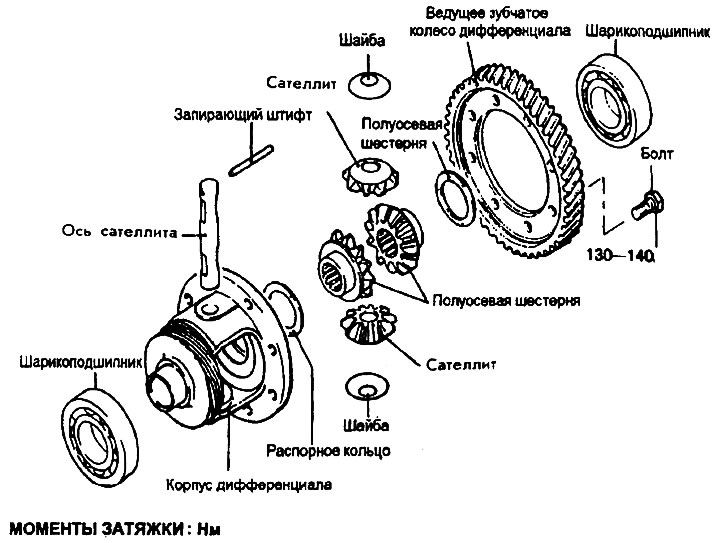

Dezasamblarea
1. Fixați carcasa diferenţialului într-o menghină.
2. Scoateți șuruburile care țin angrenajul diferenţial de antrenare la locul lor și scoateți-l din carcasă.
3. Scoateți rulmentul cu bile folosind o unealtă specială (09433-21000; 09532-11301)

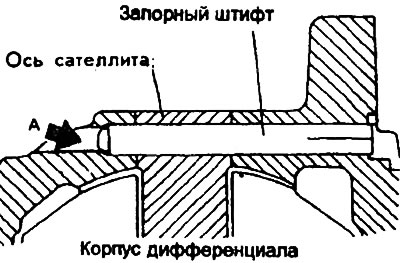

4. Scoateți știftul de blocare din orificiul A.
5. Scoateți axa satelitului.
6. Scoateți ambele pinioane, șaibe, angrenaje laterale și distanțiere.
Asamblare
1. Instalați inelul distanțier pe partea din spate a angrenajului lateral și apoi instalați angrenajul în carcasa diferențialului.
Avertizare:
- 1. Când instalați un nou angrenaj lateral, utilizați un inel distanțier de grosime medie (0,93-1,00 mm).
- 2. Nu reutilizați știftul de blocare.
- 3. Capul știftului de blocare trebuie să fie îngropat sub suprafața flanșei carcasei diferenţialului.
2. Așezați o șaibă pe spatele fiecărui pinion și setați ambele angrenaje ale pinionului în pozițiile dorite în timp ce le rotiți în angrenajele laterale.

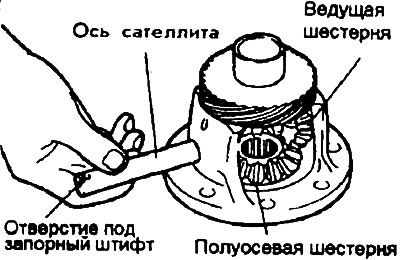

3. Instalați axa satelitului.
4. Măsurați distanța dintre angrenajele semiaxiale și sateliți.
- Dimensiune standard: 0,025-0,150 mm
5. Dacă golul este în afara limitelor specificate, dezasamblați și instalați inelul distanțier corespunzător, apoi reasamblați și măsurați din nou.
Avertizare. Reglați jocul pentru ambele trepte laterale la aceeași valoare.

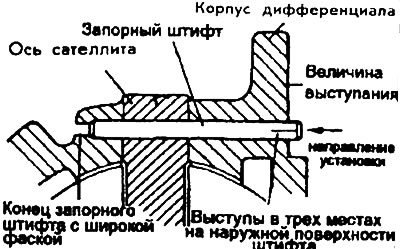

6. Aliniați orificiul pentru știftul de blocare din arborele pinionului cu orificiul pentru știftul de blocare din carcasa diferențialului și instalați știftul de blocare.
Avertizare:
- 1. Nu reutilizați știftul de blocare.
- 2. Capul știftului de blocare trebuie să fie îngropat și poziționat sub suprafața flanșei carcasei diferenţialului.
7. Instalaţi rulmenţii cu role conice pe ambele părţi ale carcasei diferenţialului folosind unealta specială (09455-21100).
Avertizare. Când instalați rulmenți folosind o fixare prin presare, strângeți numai inelul interior.

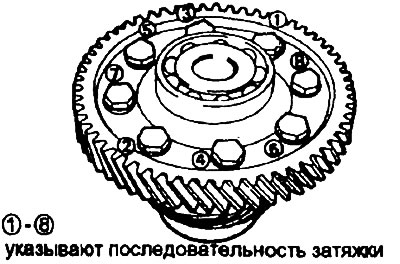

8. Aplicați etanșantul recomandat pe filetele șuruburilor și strângeți-le în ordinea prezentată în ilustrație, aplicând cuplul necesar în timp ce carcasa diferenţialului este prinsă într-o menghină.
- Compus de etanșare recomandat: Tri Bond 1303 sau Loctite 648
Avertizare. Dacă șurubul este reutilizat, îndepărtați vechiul compus de etanșare din filetele șurubului.
