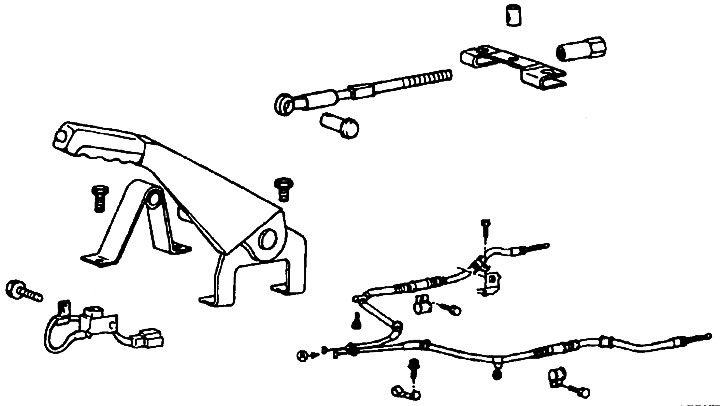

Demontarea
1. Scoateți scutul principal.
2. Scoateți dispozitivul de reglare a cablului, știftul, egalizatorul și suportul piuliței.
3. Deconectați întrerupătorul de avertizare a frânei de mână.
4. Scoateți maneta frânei de mână.
5. Scoateți perna banchetei din spate și ridicați covorul.
6. Scoateţi clema cablului frânei de mână şi inelul distanţier.

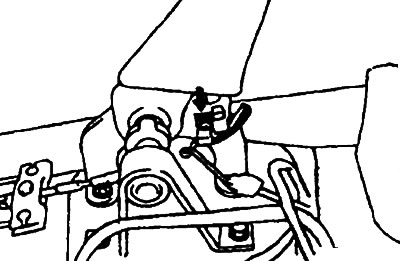

7. Scoateți ansamblul anvelopei și tamburul de frână.
8. Scoateți ansamblul butucului din spate.
9. Scoateți arcurile și știfturile de arc ale plăcuțelor.
10. Scoateți clema cablului.
11. Deconectați capătul cablului de la blocul antrenat.
Textul este preluat dintr-o sursă online: HyundaiBook.ru
12. Treceți cablul sub partea inferioară a caroseriei mașinii.
Examinare
1. Verificați funcționarea comutatorului de avertizare a frânei de mână.
2. Verificați uzura clichetului manetei frânei de mână.
3. Verificați funcționarea și funcționarea cablului frânei de mână.
Instalare

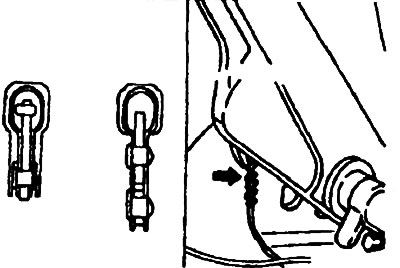

1. Verificați dacă există semne de identificare pe cablurile frânei de mână și aliniați cablurile cu aceste semne din stânga și dreapta.
2. Deplasați pârghia de reglare înapoi când instalați arcul de tensionare a saboților de frână.
3. Instalați inelul distanțier în direcția indicată în Fig.
4. Aplicați lubrifiant pe fiecare dintre părțile mobile ale dispozitivului de sincronizare și pe clichet.
- Lubrifiant recomandat - Unsoare multifuncțională SAE J310, NLGI No.2
5. După instalarea cablului de reglare, reglați cursa manetei frânei de mână.
