Rysunek. 2.327. Elementy kolektora dolotowego
Wyjmowanie

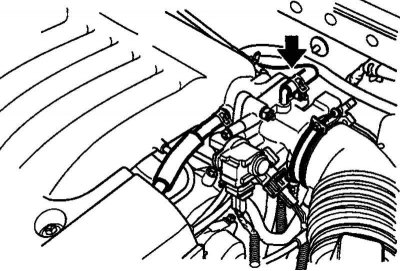

Rysunek. 2.328. Odłączanie węża wentylacyjnego skrzyni korbowej
Odłącz wąż wentylacji skrzyni korbowej od korpusu przepustnicy (ryc. 2.328).
Rysunek. 2.329. Kabel pedału przyspieszenia
Odłącz linkę pedału przyspieszenia (ryc. 2.329).
Odłącz wąż płynu chłodzącego od korpusu przepustnicy.
Odłącz wąż zaworu dodatniego odpowietrzenia skrzyni korbowej i wąż podciśnieniowy wspomagania hamulców.
Rysunek. 2.330. Demontaż złączki węża podciśnieniowego
Zdejmij złączkę węża podciśnieniowego (ryc. 2.330).
Rysunek. 2.331. Demontaż wspornika gniazda kolektora dolotowego
Wymontuj wspornik wspornika odbiornika kolektora dolotowego (ryc. 2.331).
Przed odłączeniem wysokociśnieniowego przewodu paliwowego od kolektora paliwowego należy uwolnić ciśnienie pozostałe w układzie.
Rysunek. 2.332. Węże paliwowe
Odłącz przewody paliwowe od kolektora paliwowego (ryc. 2.332).
Rysunek. 2.333. Odbiornik i uszczelka
Wymontuj odbiornik kolektora dolotowego i uszczelkę (ryc. 2.333).
Rysunek. 2.334. Złącze wiązki przewodów wtryskiwacza paliwa
Odłącz złącze wiązki przewodów wtryskiwacza paliwa (ryc. 2.334).
Rysunek. 2.335. Kolektor paliwowy
Wymontuj kolektor paliwowy wraz z wtryskiwaczami i regulatorem ciśnienia paliwa (ryc. 2.335).
Uwaga! Uważaj, aby nie upuścić wtryskiwaczy podczas demontażu kolektora paliwowego.
Rysunek. 2.336. Złącze czujnika temperatury płynu chłodzącego
Odłącz złącze czujnika temperatury płynu chłodzącego (ryc. 2.336).
Rysunek. 2.337. Demontaż kolektora dolotowego
Wymontuj zespół kolektora dolotowego i uszczelkę (ryc. 2.337).
Sprawdzenie kolektora dolotowego i odbiornika
Sprawdź części pod kątem pęknięć i uszkodzeń.
Sprawdź stan kanałów przepływu powietrza, kanałów wylotowych i doprowadzających chłodziwo oraz złączy węża podciśnieniowego. W razie potrzeby oczyścić
Rysunek. 2.338. Powierzchnia współpracująca kolektora dolotowego
Za pomocą linijki i szczelinomierza zmierz wypaczenie płaszczyzny współpracującej kolektora dolotowego (ryc. 2.338).
Nominalna wartość płaskości: mniejsza niż 0,15 mm.
Maksymalna dopuszczalna wartość: 0,20 mm.
Rysunek. 2.339. Procedura dokręcania śrub kolektora dolotowego
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.
Moment dokręcania:
- Kolektor dolotowy - 19–21 Nm.
- Zbiornik kolektora dolotowego - 15–20 Nm.
