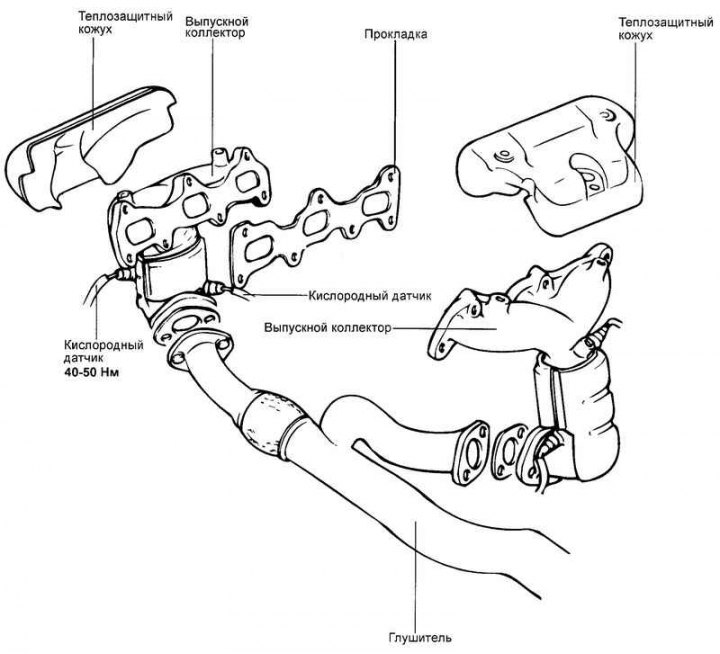

Rysunek. 2.323. Kolektor wydechowy i rury układu wydechowego
Wyjmowanie

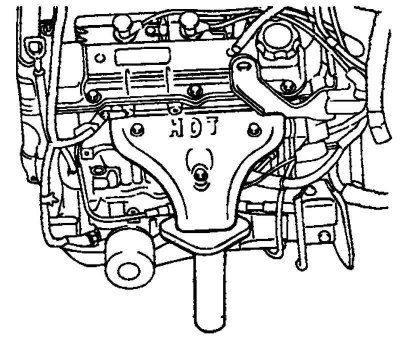

Rysunek. 2.324. Demontaż osłony termicznej
Zdejmij osłonę termoochronną kolektora wydechowego (ryc. 2.324).

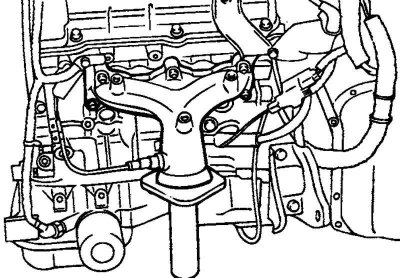

Rysunek. 2.325. Demontaż zespołu kolektora wydechowego
Wymontuj zespół kolektora wydechowego z głowicy cylindrów (ryc. 2.325).
Wymontuj uszczelkę kolektora wydechowego.
Badanie
Sprawdź kolektor wydechowy pod kątem pęknięć i uszkodzeń.

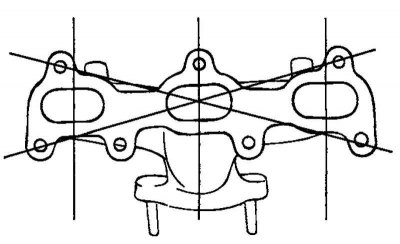

Rysunek. 2.326. Pomiar wypaczenia płaszczyzny współpracującej kolektora wydechowego
Za pomocą linijki i szczelinomierza zmierz wypaczenie płaszczyzny współpracującej kolektora wydechowego (ryc. 2.326).
Wartość nominalna: 0,15 mm.
Maksymalna dopuszczalna wartość: 0,30 mm.
Instalacja
Montaż kolektora wydechowego odbywa się w odwrotnej kolejności do demontażu.
Moment dokręcania śrub mocujących kolektor wydechowy: 25–30 Nm.
Uwaga! Przed ponownym montażem należy wymienić uszczelkę kolektora wydechowego na nową. Nie zapomnij zainstalować osłon termicznych.
