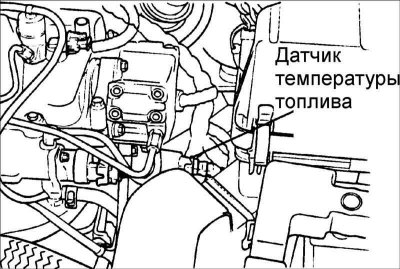

Сензорът за температура на горивото използва термистор с отрицателен температурен коефициент (NIC) като основен елемент и е част от схема на делител на напрежение. 5V се използва като референтно напрежение.
Падът на напрежението върху термистора се предава към ECM чрез аналогово-цифров преобразувател (ADC). Според характеристиката, съхранена в паметта, ECM определя температурата като функция на напрежението.
Проверка на сензора
Проверете сензора, след като завъртите ключа за запалване в положение ON или START.
Температура | Съпротивление, kOhm |
–30°C | 22,22–31,78 |
–20°C | 13,24–18,10 |
0°C | 5,18–6,60 |
20°C | 2,27–2,73 |
40°C | 1,059–1,281 |
60°C | 0,538–0,650 |
80°C | 0,322–0,298 |
100°C | 0,185–0,167 |
120°C | 0,097–0,127 |
