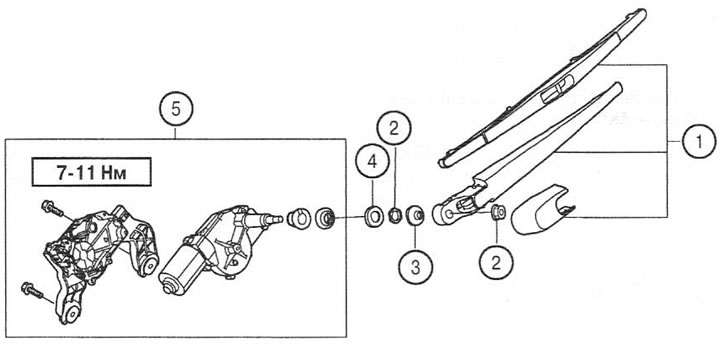

1. Рамо и перо на чистачката
2. Ядка
3. Покрийте
4. Шайба
5. Чистачка за предно стъкло с електродвигател
Премахване
1. Свалете тапицерията на вратата отгоре.

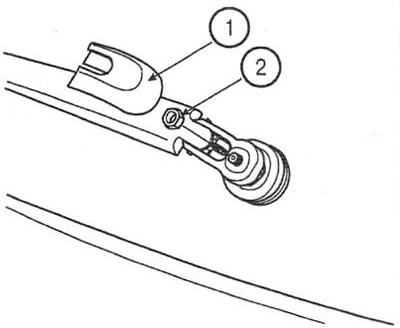

2. Свалете капака (1), развийте гайката (2) и свалете рамото на чистачката на предното стъкло. Момент на затягане: 10-13 Nm.

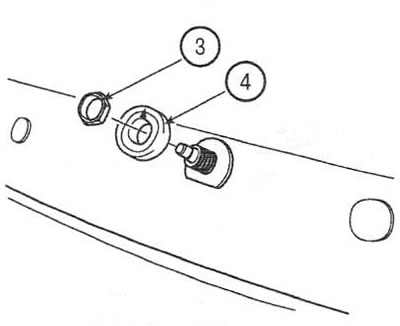

3. Свалете капака, развийте гайката (3) и свалете шайбата (4). Момент на затягане: 10-13 Nm.
Забележка: Когато монтирате, маркировката на шайбата трябва да е отгоре.
4. Разкачете конектора, развийте двата винта и свалете електромотора.
Монтиране
5. Монтажът се извършва в реда, обратен на демонтирането.
Корекция
6. Първоначалната позиция на перката на чистачката е 36 mm нагоре от долната тоководеща лента на нагревателния елемент на задното стъкло.
7. Регулирайте позицията на дюзите за миене на предното стъкло според посочените размери (mm).
