Разположение на ABS елементи

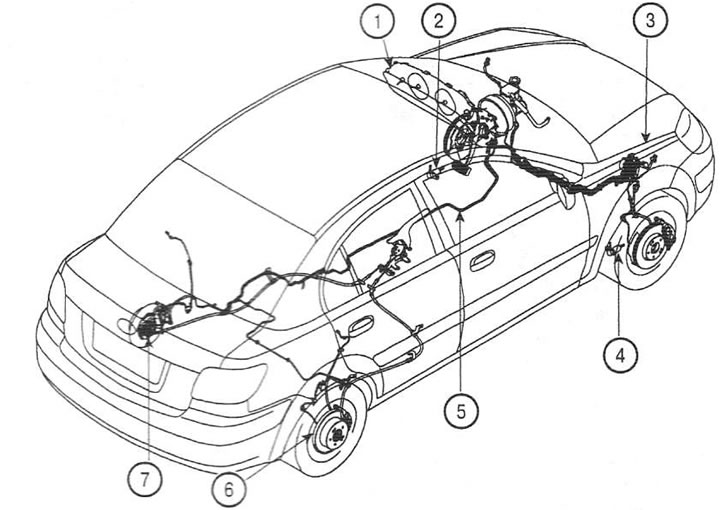

1. Арматурно табло (светлинен индикатор AB5/EB0); 2. Сензор за скорост на предно ляво колело; 3. Хидравличен блок; 4. Сензор за скорост на предно дясно колело; 5. Спирачна тръба; 6. Сензор за скорост на задното дясно колело; 7. Сензор за скорост на задно ляво колело
Диаграма на антиблокиращата спирачна система (системата не е активирана)

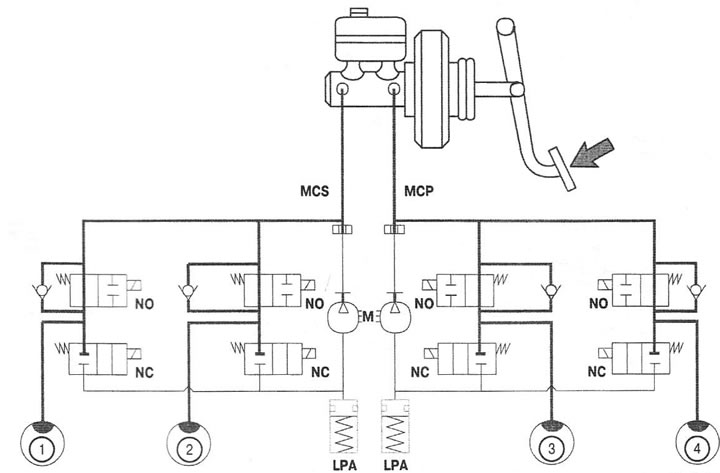

MCP: Първичен кръг на спирачната система; MCS: Вторична верига на спирачната система; LPA: Акумулатор за ниско налягане; M: Хидравлична помпа; НЕ: Входящ електромагнитен клапан (отворен); NC: Изпускателен електромагнитен клапан (затворен);
1. Предна лява спирачка; 2. Задна дясна спирачка; 3. Задна лява спирачка; 4. Предна дясна спирачка
Местоположение на електромагнитните клапани на електронно-хидравличния блок

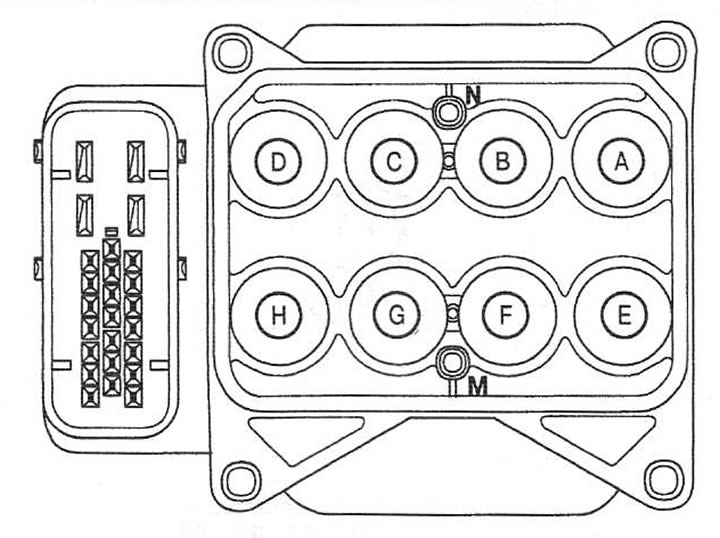

A. Входящ клапан (предна дясна спирачка); B. Входящ клапан (задна лява спирачка); C. Всмукателен клапан (задна дясна спирачка); R. Входящ клапан (предна лява спирачка); E. Освобождаващ клапан (предна дясна спирачка); R. Входящ клапан (задна лява спирачка); C. Входящ клапан (задна дясна спирачка); H. Входящ клапан (предна лява спирачка); М. помпа (+); N. Помпа (земя)
