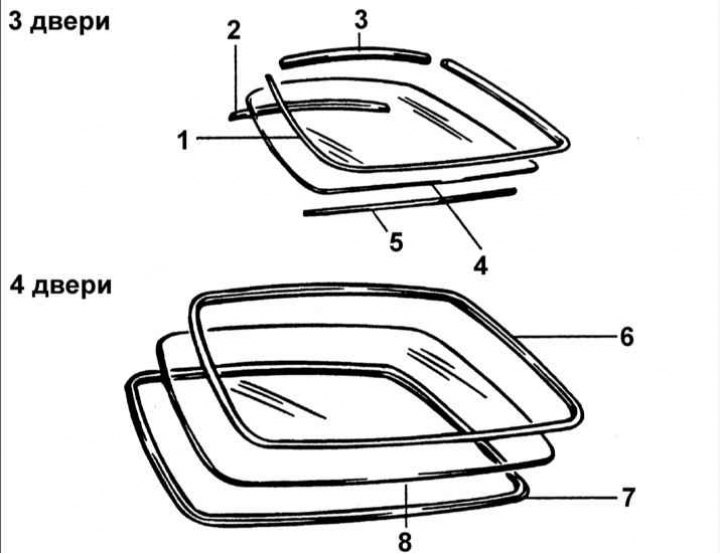

1 – лайсна на задното стъкло; 2 – облицовка на задното стъкло; 3 – горна лайсна на задното стъкло; 4 – задно стъкло; 5 – долна облицовка на задното стъкло; 6 – лайсна на задното стъкло; 7 – облицовка на задното стъкло; 8 – задно стъкло.
Премахване
1. Преди да свалите предното стъкло, отстранете следните елементи:
- изключете конектора от размразителя на задното стъкло;

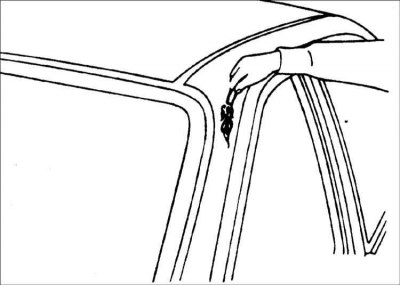

- горна тапицерия на задната колона;

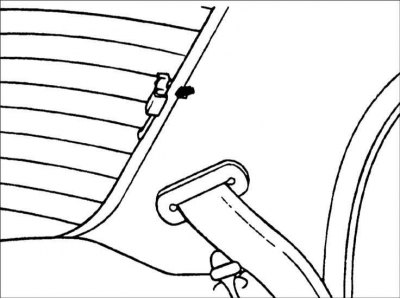

- горен болт на предпазния колан на задната седалка;
- заден рафт.
2. Отстранете задното стъкло по същия начин като предното стъкло.
Монтиране

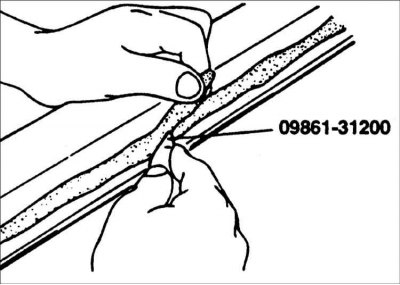

1. С помощта на специален инструмент или нож отрежете стария уплътнител на слой с дебелина 2 мм по целия периметър на рамката и задното стъкло.
Внимание! Внимавайте да не отстраните повече уплътнител от необходимото или да повредите боята на автомобила.
2. Обезмаслете третираната повърхност.

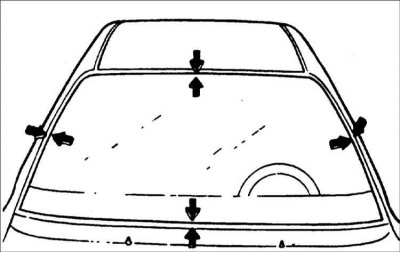

3. Поставете задното стъкло върху отвора на прозореца и маркирайте местата за монтаж на стъклото в четири точки на тялото.
4. Залепете гумената подложка към вътрешната повърхност на задния прозорец.

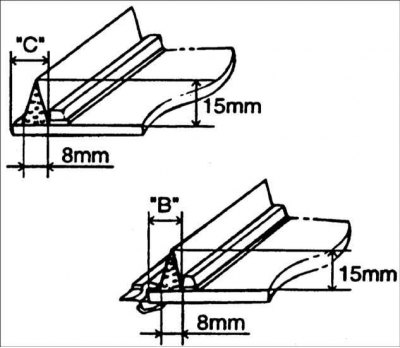

Височина на слоя уплътнител:
- "B" - автомобили с четири врати:
- Горна част: 13,5 мм
- Страни: 13,5 мм
- Дъно: 27 мм
- "C" - автомобили с три и пет врати:
- Горна част: 23 мм
- Страни: 23 мм
- Дъно: 42 мм
5. Монтирайте лайсната на задното стъкло.
6. Нанесете тънък слой грунд за стъкло от външната страна на гумената облицовка на задното стъкло.
Внимание! Не докосвайте слоя уплътнител с ръка.
Внимание! В зоната, където уплътнителят докосва ръката, той не може да осигури надеждна връзка и са възможни течове в тази зона след монтиране на стъклото.
Внимание! Не използвайте грунд, предназначен за каросерия върху стъкло.
7. Нанесете тънък слой грунд върху първоначално нанесения уплътнител, който се простира по периметъра на стъклото. Стъклото трябва да се монтира до 10 минути след нанасяне на грунда.

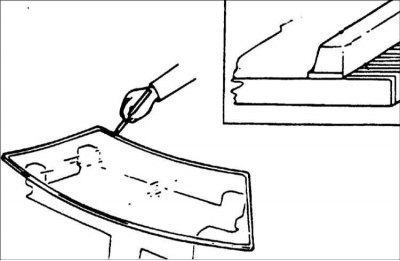

8. Поставете лепило в спринцовка и го нанесете по ръба на задния прозорец.
Внимание! Нанесете лепилото в рамките на 5 минути след нанасяне на грунда за стъкло.

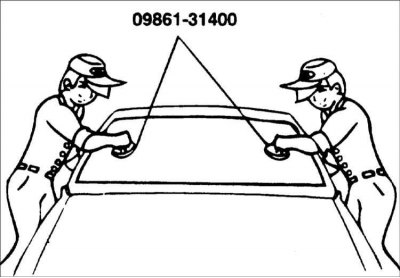

9. С помощта на специален инструмент или вендузи монтирайте стъклото над отвора на прозореца в съответствие с предварително направените маркировки и натиснете стъклото към отвора на прозореца.
10. Използвайте шпатула, за да отстраните излишното лепило. Запълнете всички кухини и празнотата около периметъра на задния прозорец.
11. Насочвайки струя вода към задното стъкло, проверете херметичността на монтажа му. Не използвайте водни струи под високо налягане върху пресен уплътнител.
12. Ако има течове, изсушете повредената зона и нанесете уплътнител.
Внимание! Не шофирайте автомобила 4 часа след поставянето на стъклото.
Внимание! След като монтирате задното стъкло, поддържайте го през първия час.
13. Преинсталирайте всички предварително премахнати елементи.
Внимание! Не затръшвайте врати 2-3 дни след монтиране на задното стъкло.
Внимание! Избягвайте шофиране по неравни пътища, където каросерията на автомобила е подложена на интензивно усукване.
