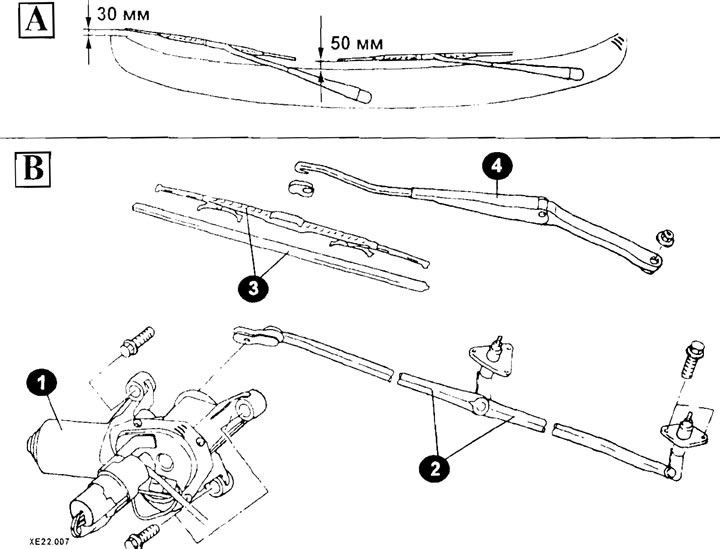

Елементи на чистачките на предното стъкло
A - монтажно положение на четките;
B - елементи на чистачките на предното стъкло;
1 - мотор;
2 - сцепление;
3 - четка;
4 - лост за четката.
Премахване
Изключете заземяващия кабел от акумулатора,
Маркирайте позицията на чистачките върху стъклото,
Свалете рамената на чистачките от валовете на чистачките на предното стъкло.
Чистачка на предното стъкло
Свалете рамената на четката.

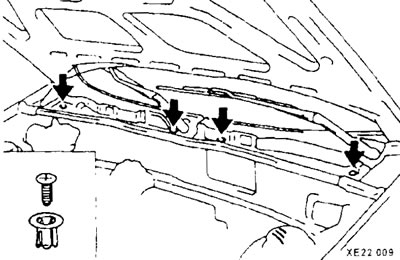

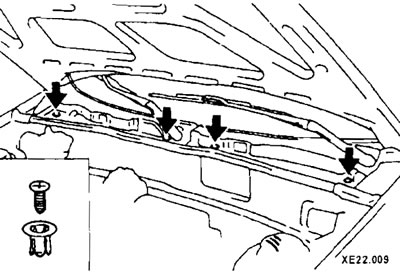

Отстранете капака от отделението за събиране на вода.

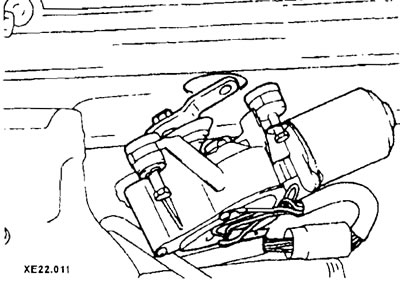

Извадете конектора от мотора на чистачките.

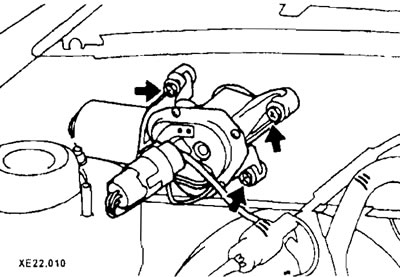

Разкачете двигателя от каросерията, като развиете три болта.
Свалете прътите на чистачките на предното стъкло от сферичните шарнири на мотора.

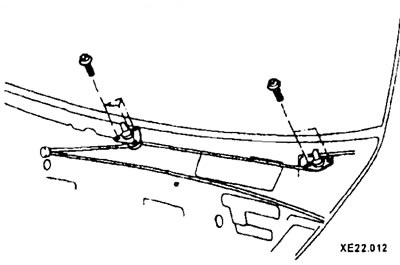

Разкачете прътите от валовете на чистачките и ги свалете като комплект.
Задна чистачка

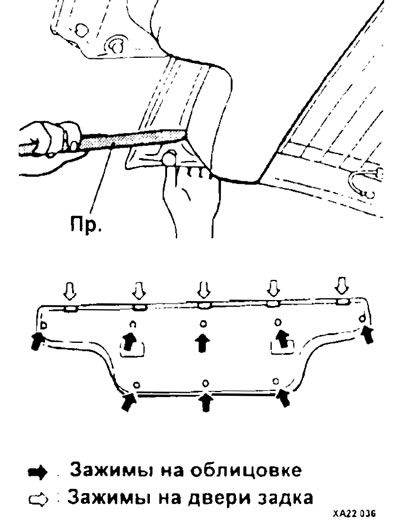

С помощта на широка пластмасова шпатула, повдигнете облицовката на задната врата и я свалете.
Изключете конектора от мотора на чистачките.
Отстранете външната гумена втулка от вала на чистачките.
Извадете двигателя, като развиете трите монтажни болта.
Инсталация
Преди монтажа, новият двигател трябва да се приведе в положение на покой. След свързване на конектора, оставете двигателя да работи около 1 минута. След това изключете двигателя с превключвателя на чистачките и, след като го оставите да достигне позиция на покой, разкачете конектора.
Чистачка на предното стъкло
Монтирайте прътите на чистачките на предното стъкло и ги затегнете леко до 5 Nm.
Свържете конектора и оставете двигателя да спре.
Монтирайте задвижващите пръти върху коляновия вал на двигателя.
Закрепете двигателя.
След като го инсталирате, закрепете капака на отделението за събиране на вода.
Закрепете рамената на чистачките към вала на чистачките на предното стъкло със сила от 15 Nm. В крайното положение чистачките трябва да са на 10 мм от долния ръб на стъклото, само дясната чистачка трябва да е на 25 мм.
Задна чистачка
Прикрепете мотора на чистачките на предното стъкло към задната врата.

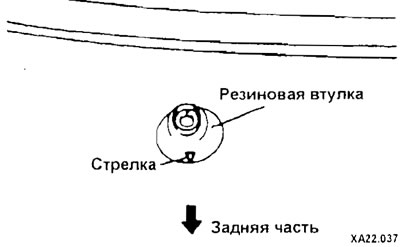

Монтирайте гумената втулка върху оста на чистачките, така че стрелката върху нея да сочи назад, към бронята.
Свържете конектора и оставете двигателя да спре. Затегнете рамото на чистачката със сила от 10 Nm, така че в крайното си положение да е успоредно на долния ръб на стъклото.
Прикрепете облицовката на задната врата.
Поставете капачките върху валовете на чистачките.
Свържете батерията.
Проверете работата на чистачките на предното стъкло.
Ако е възможно, настройте часа на часовника и въведете кода за сигурност в радиото.
