Датчики топливной системы (Hyundai Elantra XD)

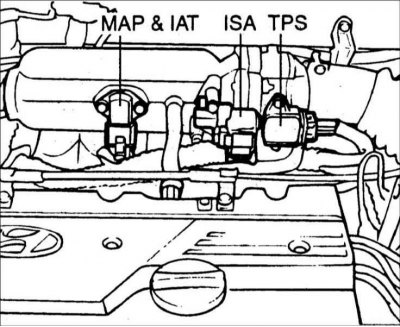

Датчик абсолютного давления во впускном коллекторе (МАР)

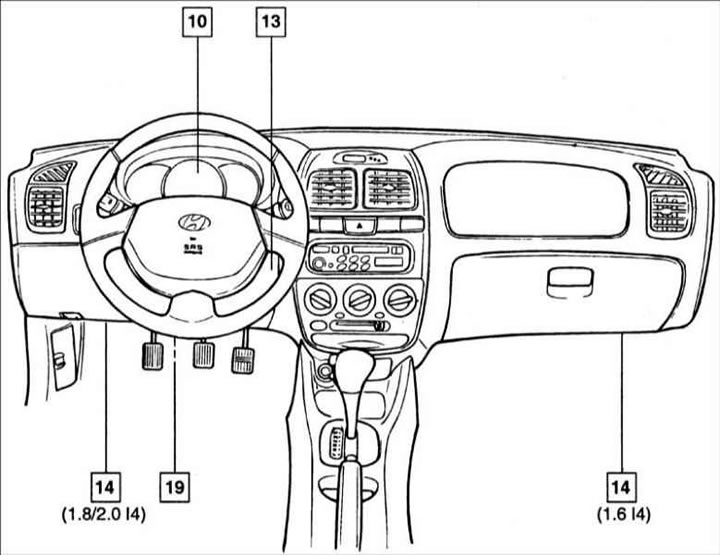

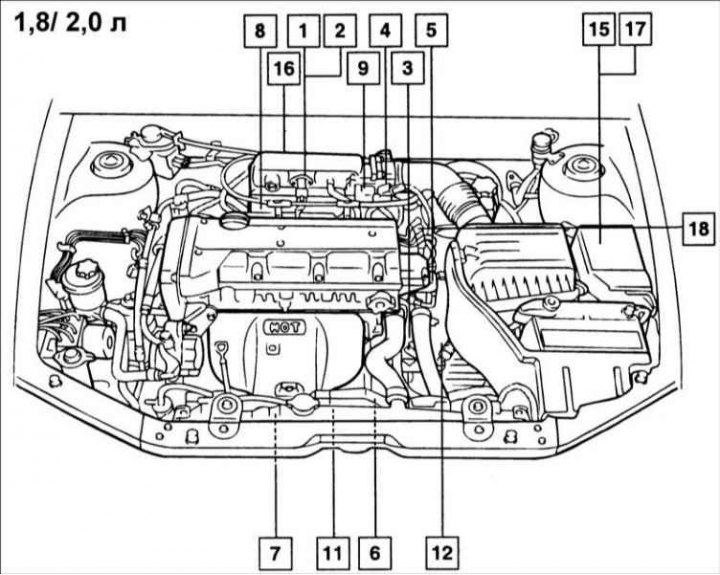

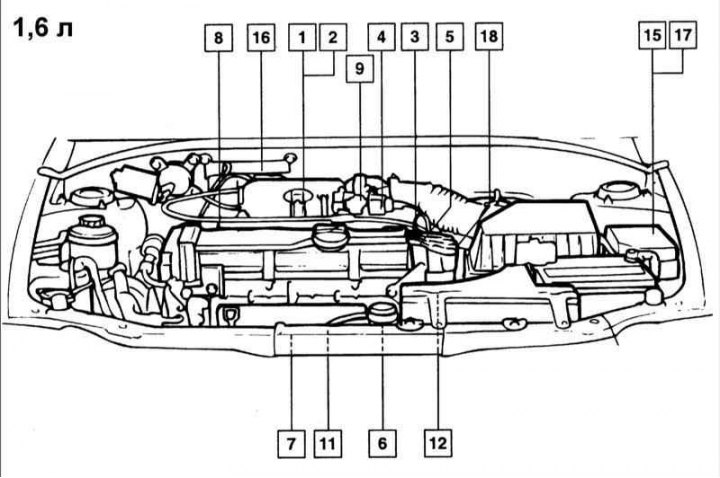

Расположение элементов топливной системы в автомобиле с двигателями 1,6 л и 1,8/ 2,0 л











Датчик абсолютного давления во впускном коллекторе представляет собой чувствительный переменный резистор. Он измеряет давление во впускном коллекторе, которое изменяется в зависимости от эксплуатационных режимов двигателя и преобразовывается в напряжение.

Датчик также используется для измерения атмосферного давления при запуске двигателя и обеспечивает режимы работы двигателя на разных высотах над уровнем моря. Питание датчика осуществляется напряжением 5 В. На основании информации от датчика блок управления двигателем регулирует количество подаваемого в двигатель топлива, а также изменяет угол опережения зажигания.

Проверка

1. Подсоедините вольтметр между клеммами 1 и 4 разъема датчика МАР.

• Контакт 1: «Масса»
• Контакт 4: Положительное напряжение

2. Измерьте напряжение.

• Выходное напряжение при включенном зажигании и неработающем двигателе: 4–5 В
• Выходное напряжение на частоте холостого хода: 0,5–2,0 В

3. Если выходное напряжение датчика отличается от требуемого, замените датчик.

Датчик температуры поступающего в двигатель воздуха (IAT)

Датчик температуры поступающего в двигатель воздуха встроен в датчик абсолютного давления и представляет собой термистор, сопротивление которого изменяется в зависимости от температуры. Блок ЕСМ учитывает сигнал датчика и корректирует ширину импульса, подаваемого на форсунки, в результате чего изменяется количество топлива, подаваемого в цилиндры двигателя.

Проверка датчика

1. Измерьте сопротивление между клеммами 3 и 4 разъема датчика.

Температура	Сопротивление, кОм
0°C	4,5–7,5
20°C	2,0–3,0
40°C	0,7–1,6
80°C	0,2–0,4

2. Если сопротивление датчика отличается от требуемого, замените датчик.

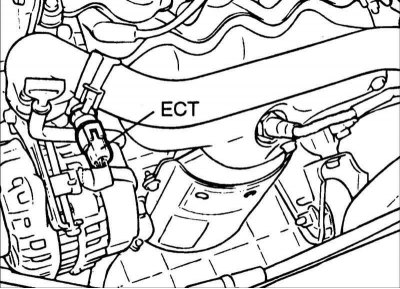

Датчик температуры охлаждающей жидкости (ECT)

Датчик температуры охлаждающей жидкости установлен в головке цилиндров и контролирует температуру охлаждающей жидкости и передает сигнал блоку управления двигателем ЕСМ. В качестве датчика используется терморезистор, который чувствителен к изменениям температуры. Электрическое сопротивление терморезистора уменьшается при увеличении температуры.

На холодном двигателе блок ЕСМ работает в режиме открытой петли, в результате чего в цилиндры двигателя подается более богатая топливовоздушная смесь и увеличивается частота вращения холостого хода. Это продолжается до достижения двигателем нормальной рабочей температуры.

Проверка

1. Снимите датчик с впускного коллектора.

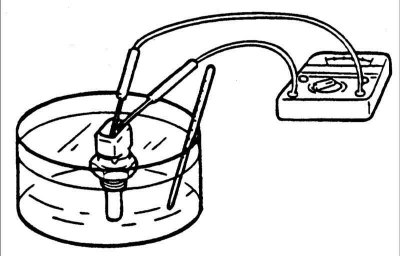

2. Нагревая сосуд с водой и расположенным в нем датчиком, проверьте его сопротивление.

Температура	Сопротивление, кОм
–30°C	22,22–31,78
–10°C	8,16–10,74
0°C	5,18–6,60
20°C	2,27–2,73
40°C	1,59–1,281
60°C	0,538–0,650
80°C	0,298–0,322
90°C	0,219–0,243

3. Если сопротивление датчика отличается от требуемого, замените датчик.

Установка

1. Нанесите на резьбу датчика герметик LOCTITE 962T или эквивалентный.

2. Вверните датчик и затяните его моментом, приведенным в спецификации. Момент затяжки: 15–20 Н·м.

3. Подсоедините к датчику разъем.

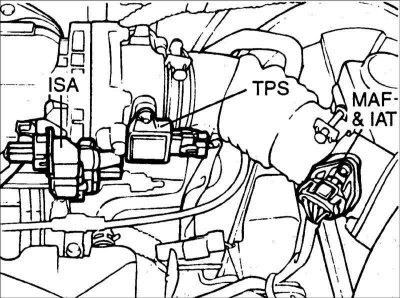

Датчик положения дроссельной заслонки (TP)

Датчик положения дроссельной заслонки – это переменный резистор, вращающийся с осью дроссельной заслонки и передающий информацию на основании которой блок ЕСМ определяет, когда дроссельная заслонка закрыта, полностью открыта или находится в промежуточных положениях.

Датчик жестко соединен с валом дроссельной заслонки. В зависимости от положения дроссельной заслонки изменяется сопротивление датчика.

Проверка

1. Отсоедините разъем от датчика положения дроссельной заслонки.

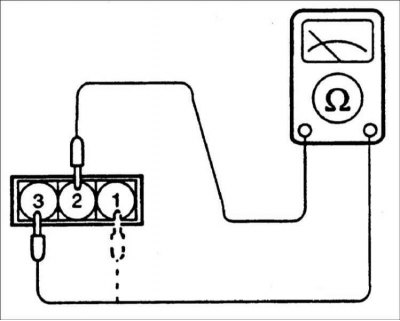

2. Измерьте сопротивление между клеммами 2 (масса) и 3 (питание) разъема датчика. Сопротивление: 0,7–3,0 кОм.

3. Подсоедините омметр к клеммам 2 (масса) и 3 (выход датчика) разъема датчика.

4. Медленно откройте дроссельную заслонку и убедитесь, что сопротивление датчика плавно изменяется пропорционально открытию дроссельной заслонки.

5. Если сопротивление датчика отличается от требуемого или изменяется скачкообразно, замените датчик. Момент затяжки: 1,5–2,5 Н·м.

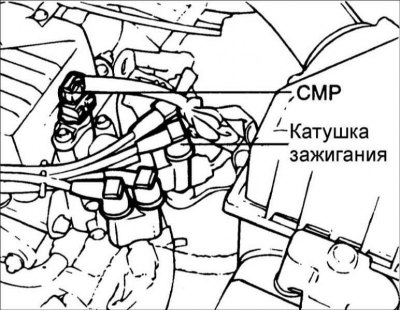

Датчик положения распределительного вала (CMP)

Датчик положения распределительного вала вырабатывает импульсы в ВМТ поршня первого цилиндра в такте сжатия на основании которых блок ЕСМ вычисляет последовательность работы системы впрыска топлива.

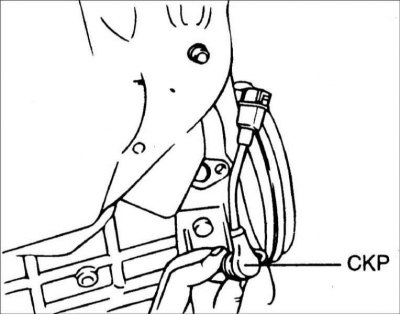

Датчик угла поворота коленчатого вала (CKP)

Датчик угла поворота коленчатого вала, состоит из магнита и катушки и расположен около зубчатого венца маховика. Датчик передает блоку ЕСМ информацию об угле поворота коленчатого вала (положение поршня). На основании информации выходного сигнала этого датчика блок ЕСМ вычисляет частоту вращения двигателя и положение коленчатого вала.

Проверка (1,6 л I4)

1. Отсоедините разъем от датчика угла поворота коленчатого вала.

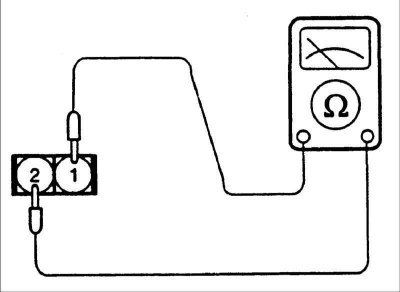

2. Измерьте сопротивление между контактами 1 и 2 разъема датчика. Сопротивление: 0,486–0,594 кОм при температуре 20°C.

3. Если сопротивление датчика отличается от требуемого, замените датчик. Зазор между ротором и датчиком угла поворота коленчатого вала: 0,5–1,5 мм Момент затяжки: 9–11 Н·м.

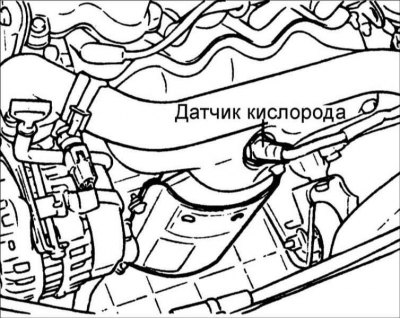

Обогреваемый датчик кислорода (HO2S)

Обогреваемый датчик кислорода определяет концентрацию кислорода в отработавших газах и преобразовывает в напряжение, которое передает блоку управления двигателем ЕСМ.

Напряжение на выходе датчика равно 500 мВ если топливная смесь более богата по отношению к теоретической и напряжение равно 100 мВ если топливная смесь более бедная (более высокая концентрация кислорода в отработавших газах). На основании этих данных блок управления двигателем изменяет соотношение топлива в топливновоздушной смеси.

Проверка

• 1. Перед проверкой прогрейте двигатель до тех пор, пока температура охлаждающей жидкости не будет равна 80–95°C.
• 2. Точным цифровым вольтметром измерьте выходное напряжение датчика.

1. Отсоедините разъем от датчика кислорода и соедините вольтметр с разъемом датчика кислорода.

2. Изменяя частоту вращения коленчатого вала двигателя, измерите выходное напряжение датчика кислорода. Если выходное напряжение датчика отличается от требуемого, замените датчик. Момент затяжки: 50–60 Н·м.
