Замена ламп
Перед заменой лампы убедитесь, что выключатель находится в положении «OFF» («Выкл.»). На последующих рисунках показано, как можно заменить лампы освещения. При замене используйте только те лампы, которые имеют соответствующую мощность.
Рис. 1.184. Система освещения автомобиля Hyundai Matrix
Лампы головного света
1. Дайте лампе остыть.
2. Держите лампу за пластмассовое основание, не касайтесь руками стеклянной колбы.
3. Отсоедините провод питания с обратной стороны пластмассового основания на задней части фары.

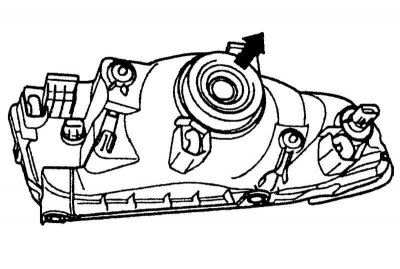

Рис. 1.185. Снятие защитного чехла
4. Удалите защитный чехол (рис. 1.185).
5. Нажмите на пружину и удалите лампу.

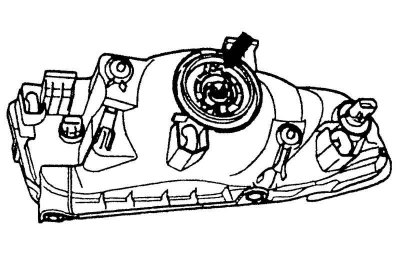

Рис. 1.186. Установка защитного чехла
6. Снимите защитный колпачок с заменяемой лампы и установите новую лампу, совместив ее пластмассовое основание с отверстием фары. Застегните пружину лампы, установите защитный чехол и подсоедините провод питания (рис. 1.186).
7. При утилизации старой лампы используйте защитный колпачок и картонную упаковку.
8. Проверьте правильность регулировки пучка света фары.
Внимание! Галогенная лампа наполнена под давлением газом, и в случае разрушения ее колбы разлетается множество осколков, поэтому при обслуживании ламп всегда надевайте защитные очки. Во время работы лампы защищайте ее от воздействия песчинок или царапин, а также от попадания на ее поверхность различных жидкостей. Включайте лампу только тогда, когда она установлена внутри фары. В случае повреждения фары или появления на ней трещин замените фару. Храните лампы в недоступном для детей месте и аккуратно обращайтесь с использованной лампой.
Регулировка пучка света фар

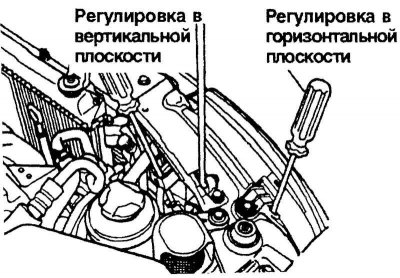

Рис. 1.187. Регулировочные винты
Перед проведением регулировки пучка света фар проверьте давление в шинах. Все шины должны иметь одинаковое номинальное давление воздуха.
Установите автомобиль на ровной площадке и несколько раз нажмите на передний и задний бампер. Установите автомобиль на расстоянии 3000 мм от стены, на которой расположен регулировочный экран.
Убедитесь, что автомобиль не нагружен (нет ничего кроме, запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива).
Вымойте рассеиватели фар головного света и включите ближний свет фар.
Откройте капот.
На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).
Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии.
При помощи крестовой отвертки отрегулируйте линию границы освещения ближнего света фар в пределах горизонтальных параллельных линий.
При помощи крестовой отвертки отрегулируйте линию границы освещения ближнего света фар в пределах вертикальных параллельных линий.
Регулировка пучка света после замены фар головного света в сборе
[Статья базируется на информации сайта: www.HyundaiBook.ru]

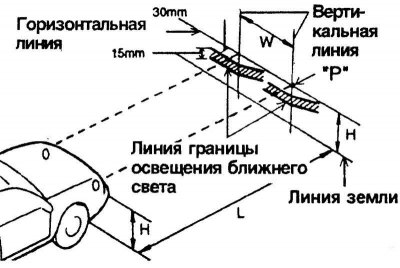

Рис. 1.188. Схема регулировки пучка света после замены фар головного света в сборе
Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке 1.188. Установите переключатель света фар в положение ближнего света.
Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке 1.188.
Пунктирными линиями на рисунке обозначены центры фар головного света.
Обозначения
«W» – расстояние от горизонтальной центральной линии фар головного света до земли: 656 мм.
«L» – расстояние между центрами фар головного света: 1164 мм.
Расстояние между фарами головного света и экраном, на котором производится проверка: 3000 мм.
