Снятие
Отсоедините провод массы от аккумулятора. Отключайте аккумулятор при выключенном зажигании, иначе может выйти из строя управляющий блок устройства впрыска.
Слейте охлаждающую жидкость.
Отсоедините трос газа.

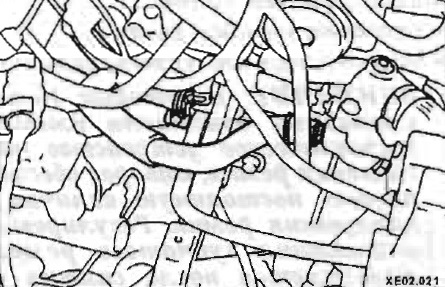

Снимите шланг вентиляции картера между крышкой головки цилиндров и толстым шлангом впуска воздуха.
Снимите шланг впуска воздуха между воздушным фильтром и корпусом термостата.
Отсоедините верхний шланг охлаждающей жидкости.
Снимите шланг отопителя с корпуса термостата.
Снимите соединительный шланг охлаждающей жидкости между элементом дроссельной заслонки и ответвлением трубки охлаждающей жидкости.
Снимите шланг низкого давления с всасывающей трубки вакуумного усилителя тормозной системы.
Открутите монтажную плату подводного топливного трубопровода с распределительной трубки. Снимите уплотнительное кольцо круглого сечения. Обязательно сбросьте давление.
Освободив зажимы хомутов, снимите трубку отвода топлива с регулятора давления. Топливные трубки при необходимости закрепите проволокой на кузове.

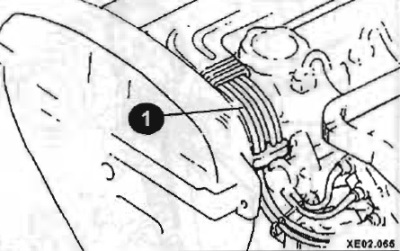

Снимите все свечные наконечники и провода зажигания (1) с крышки головки блока цилиндров.
Отсоедините от головки цилиндров всю электропроводку, препятствующую снятию головки блока цилиндров.
Открутите переднюю трубу глушителя и закрепите на кузове проволокой.

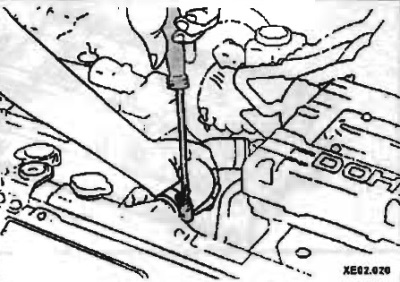

Отверните крышку. Снимите выпускной коллектор.
Снимите верхний кожух зубчатого ремня.

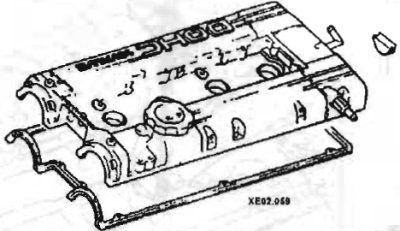

Снимите крышку головки цилиндров с прокладкой и крепления хомутов на крышке головки цилиндров.

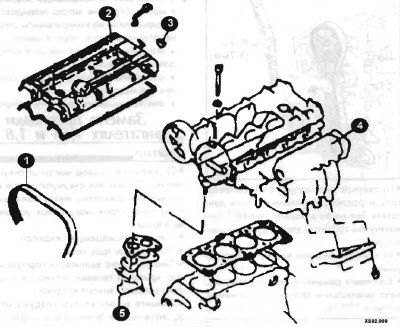

Установочные элементы головки блока цилиндров 1,6 л и 1,8 л двигателей
1 - зубчатый ремень;
2 - крышка головки блока цилиндров;
3 - полукруглая пробка;
4 - головка блока цилиндров;
5 - прокладка.
Установите поршень первого цилиндра в ВМТ.
Ослабив натяжение зубчатого ремня, зафиксируйте натяжной ролик в отпущенном положении,

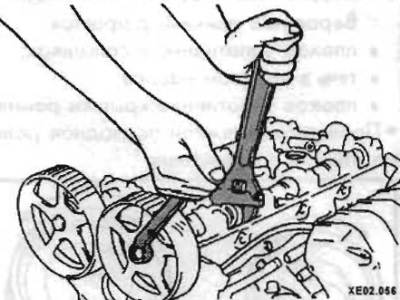

Отвернув болты крепления, снимите зубчатые колеса распредвалов.
Отвернув болты крепления, снимите крышки распределительных валов и сами валы и коромысла (рокеры).
Отверните штуцер впускного коллектора.

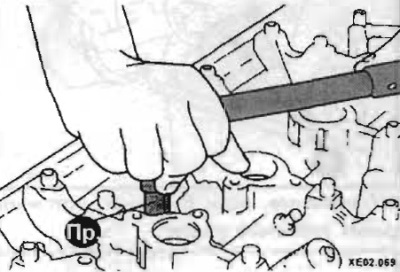

Отверните болты головки цилиндров в последовательности, обратной последовательности затяжки, от 10 к 1.
Последовательность затяжки болтов головки блока цилиндров
При этом все болты сначала отверните на ½ оборота, а затем выверните полностью.
Проверьте отсоединение всех проводов и шлангов, подходящих к головке цилиндров.
Приподнимите головку цилиндров и поставьте ее на два деревянных бруска.
Уберите прокладку передней трубы глушителя и прокладку головки цилиндров.
