Demontáž mechanizmu bubnovej brzdy (Hyundai Tucson JM)

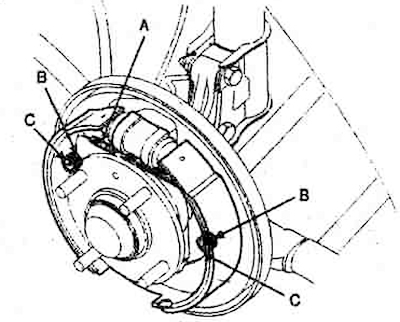

1. Odstráňte zarážkové kolíky (B) stlačením zarážok (C). Odpojte hornú vratnú pružinu (A).

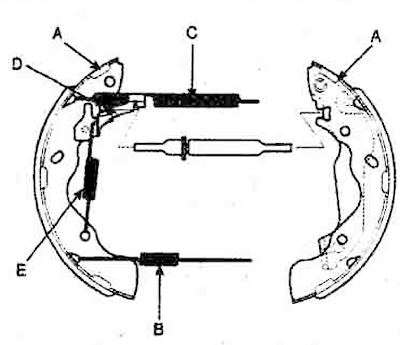

3. Odpojte spodnú vratnú pružinu (B) od brzdových doštičiek (A). Uistite sa, že manžety pracovného valca sú neporušené.



4. Odpojte lanko parkovacej brzdy od páky.

5. Odstráňte brzdové doštičky.

6. Úplne odpojte hornú vratnú pružinu (C) a nastavovač vôle (D) od podložiek.

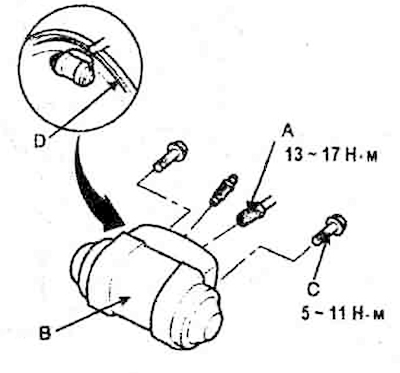

7. Odpojte brzdové vedenie (A) od pomocného valca (B).



8. Odskrutkujte upevňovaciu skrutku pracovného valca (C) a odpojte pracovný valec od vratnej platne bubnovej brzdy (D).
