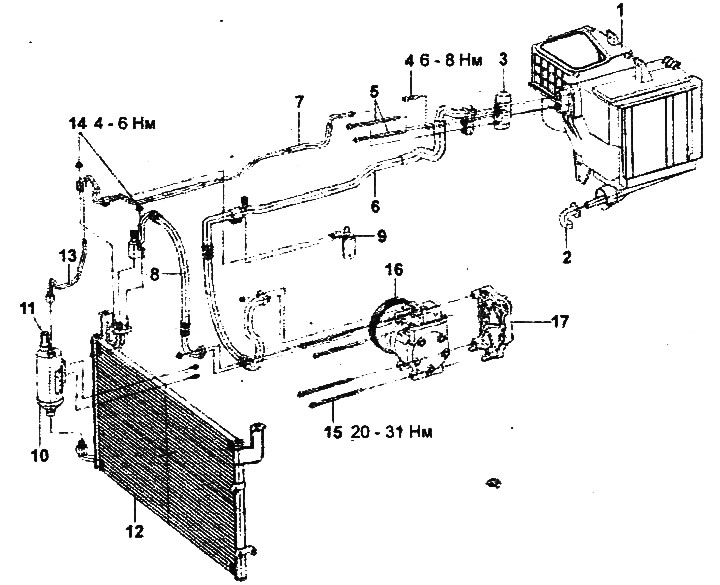

Odstránenie potrubí klimatizačného systému.
1 - zostava jednotky výparníka a ohrievača, 2 - vypúšťacia hadica, 3 - expanzný ventil, 4 - skrutka "A" na upevnenie expanzného ventilu, 5 - skrutka "B" na upevnenie expanzného ventilu, 6 - prívodná hadica, 7 - výška tlakové potrubie, 8 - výstupná hadica, 9 - svorka na upevnenie vstupnej a výstupnej hadice. 10 - zostava prijímača a sušiča, 11 - trojitý tlakový spínač, 12 - zostava kondenzátora, 13 - vysokotlakové potrubie "A", 14 - matica, 15 - montážna skrutka kompresora, 16 - zostava kompresora, 17 - montážna konzola kompresora.
Odstránenie a inštalácia
1. Odčerpajte chladivo z klimatizačného systému.
2. Pri demontáži a inštalácii potrubí postupujte podľa montážneho výkresu "Demontáž potrubí klimatizačného systému".
3. Vyprázdnite systém a naplňte systém chladivom.
- Množstvo chladiva v klimatizačnom systéme: 680±25 g.
4. Skontrolujte, či systém neuniká chladivom pomocou detektora netesností. Odstráňte všetky zistené poruchy (netesnosti).
5. Skontrolujte účinnosť klimatizácie.
