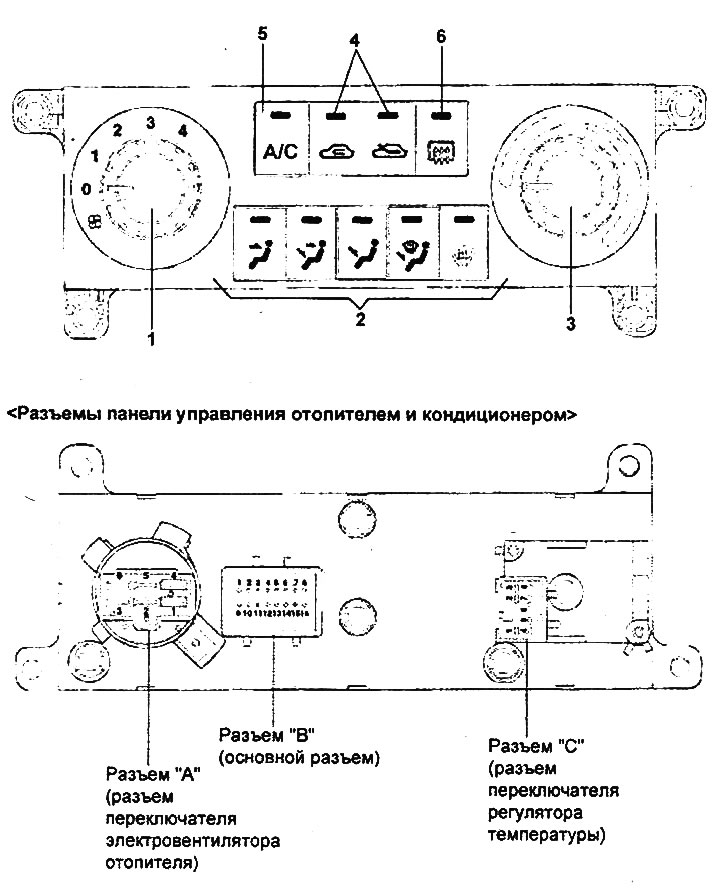

Ovládací panel manuálnej klimatizácie.
1 - spínač elektrického ventilátora ohrievača (elektrická regulácia rýchlosti ventilátora), 2 - spínače voľby smeru prúdenia vzduchu (ovládanie prúdenia vzduchu), 3 - spínač regulátora teploty (ovládanie teploty vzduchu), 4 - spínače voľby miesta nasávania vzduchu, 5 - spínač klimatizácie, 6 - spínač vyhrievania skla zadných dverí a vyhrievania bočných zrkadiel.
Všeobecné informácie
Ovládací panel využíva kombináciu otočných gombíkových prepínačov a dotykového ovládania.
Prúdenie vzduchu ohrievačom a klimatizáciou je riadené pomocou odporu, ktorý na základe polohy prepínača mení napätie na motorčeku ventilátora ohrievača.
Klapka pre voľbu smeru prúdenia vzduchu, klapka pre voľbu režimu nasávania vzduchu a klapka pre zmiešavacie prúdy vzduchu (pre regulátor teploty) sú riadené servopohonom. Poloha servomotora klapky pre voľbu smeru prúdenia vzduchu a servomotora klapky pre miešanie prúdov vzduchu je riadená signálmi zo zabudovaných snímačov.
Kompresor je riadený elektronickou riadiacou jednotkou motora, ktorá na základe signálu z vypínača klimatizácie (poloha ON/OFF) zapína a vypína relé elektromagnetickej spojky kompresora. Stav klimatizačného systému sa riadi pomocou tepelného spínača (snímač-spínač na základe teploty chladiva vo výparníku) a trojitého spínača na základe tlaku chladiva v systéme.
Odstránenie a inštalácia ovládacieho panelu ohrievača a klimatizácie
Postup demontáže a inštalácie ovládacieho panelu ohrievača a klimatizácie je uvedený v kapitole "Telo".
Kontrola ovládacieho panelu ohrievača a klimatizácie
(Plná verzia sa nachádza na webovej stránke: hyundaibook.ru)

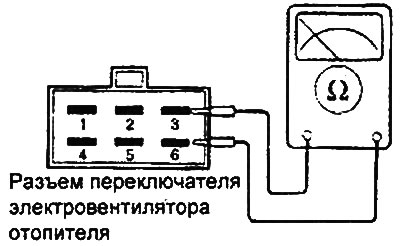

1. Skontrolujte spínač ventilátora ohrievača.
- a) Skontrolujte kontinuitu medzi svorkami konektora spínača ventilátora ohrievača v rôznych polohách spínača.
| Poloha prepínača | Závery |
| OFF | - |
| 1 (LOW) | 1 ↔ 4 ↔ 5 |
| 2 (ML) | 2 ↔ 4 ↔ 5 |
| 3 (MN) | 4 ↔ 5↔ 6 |
| 4 (HIGH) | 3 ↔ 4 ↔ 5 |
- b) Ak stav okruhu nezodpovedá špecifikácii, vymeňte ovládací panel ohrievača a klimatizácie.

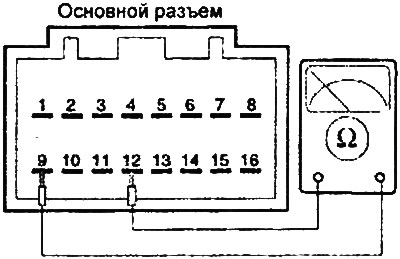

2. Kontrola prepínača polohy nasávania vzduchu.
- a) Skontrolujte kontinuitu medzi svorkami konektora prepínača nasávania vzduchu v rôznych polohách spínača.
| Poloha prepínača | Závery |
| FRESH | 5 ↔ 9 |
| RECIRCE | 13 ↔ 9 |
- b) Ak stav okruhu nezodpovedá špecifikácii, vymeňte ovládací panel ohrievača a klimatizácie.
3. Kontrola spínača regulátora teploty.
- a) Skontrolujte kontinuitu medzi svorkami konektora spínača regulátora teploty v rôznych polohách spínača.
| Poloha prepínača | Závery |
| VENT | 6 ↔ 9 |
| B/L | 7 ↔ 9 |
| FLOOR | 8 ↔ 9 |
| MIX | 14 ↔ 9 |
| DEFROST | 15 ↔ 9 |
- b) Ak stav okruhu nezodpovedá špecifikácii, vymeňte ovládací panel ohrievača a klimatizácie.
