Цртање. 5.27. Управљач

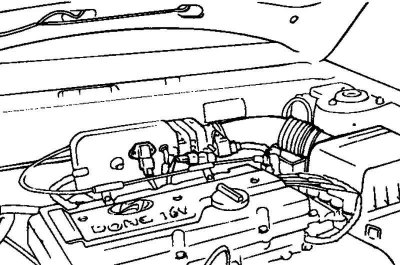

Цртање. 5.28. Црево за усис ваздуха мотора
Уклоните склоп црева за довод ваздуха мотора (слика 5.28).
Одвојите стезаљке одводних и повратних црева хидрауличног система серво управљача.
Испразните хидрауличну течност из система серво управљача.
Одвојите одводне и повратне цеви од спојница управљачког механизма.

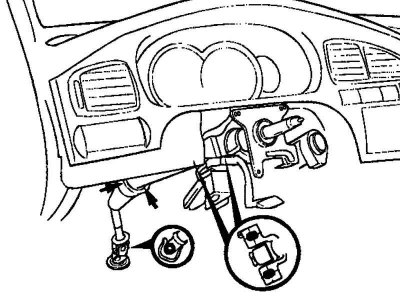

Цртање. 5.29. Одвајање погонског вратила
Одвојите погонско вратило управљача од управљачког механизма унутар путничког простора (слика 5.29).
Скините траку и извуците пртљажник осовине управљача, а затим уклоните потпорну плочу пртљажника.
Окачите точкове аутомобила.
Уклоните предње точкове.

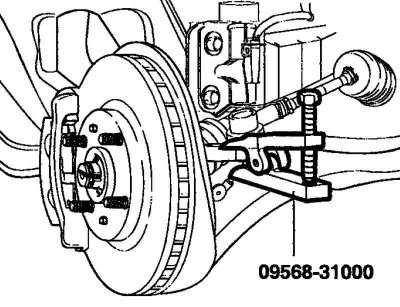

Цртање. 5.30. Одвајање кугличног зглоба на крају вучне шипке са зглоба управљача
Уклоните клин, одврните причврсну матицу и помоћу специјалног алата (09568-31000) (09568-31000) одвојите куглични зглоб краја вучне шипке од зглобног зглоба (Сл. 5.30).

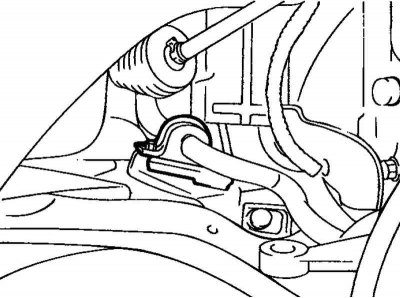

Цртање. 5.31. Десни држач за монтажу стабилизатора
Уклоните горњи носач носач стабилизатора попречне стабилности (слика. 5.31).

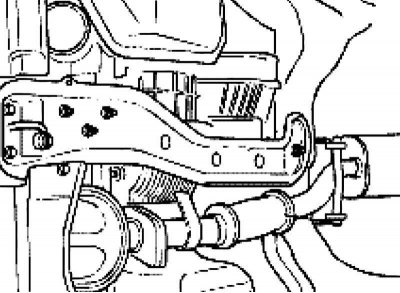

Цртање. 5.32. Предњи пригушивач
Уклоните склоп предњег пригушивача (слика 5.32).

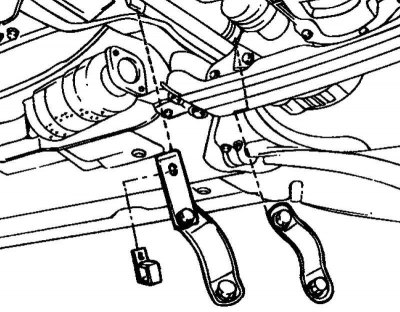

Цртање. 5.33. Носачи за монтажу управљачког механизма
Уклоните држаче за монтажу управљачког механизма и стезаљке одводних и повратних цеви (слика 5.33).

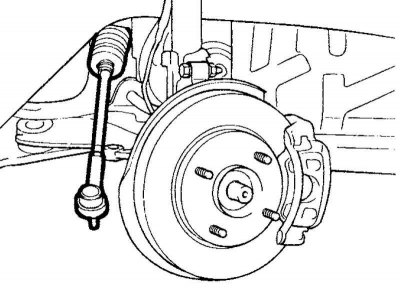

Цртање. 5.34. Уклањање склопа управљачког механизма кроз десни лук предњег точка
Скините склоп управљачког механизма кроз десни лук предњег точка (слика 5.34).
Напомена. Полагано и веома пажљиво скидајте кормиларски механизам како не бисте оштетили заштитне поклопце вучних шипки и кугличне зглобове крајева англијске шипке.
