Цртање. 5.76. Пумпа серво управљача
Уклањање
Одвојите црево за притисак од пумпе серво управљача.
Одвојите доводно црево са прикључне прирубнице на пумпи серво управљача и испустите хидрауличну течност у одговарајућу посуду.
Отпустите вијке за монтажу пумпе серво управљача пре него што уклоните погонски каиш пумпе.

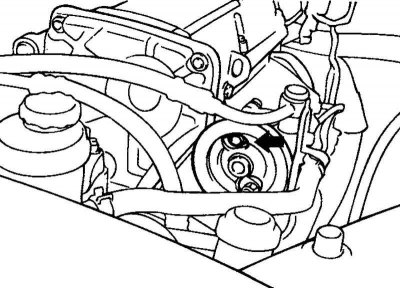

Цртање. 5.77. Вијак за подешавање затезања погонског ремена пумпе
Отпустите вијак за подешавање затезања погонског ремена пумпе (слика 5.77).

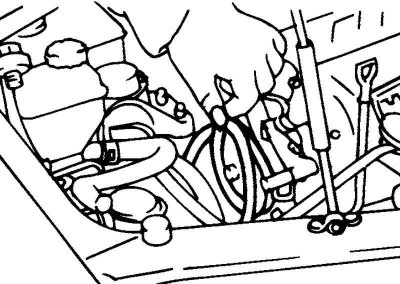

Цртање. 5.78. Уклањање погонског ремена пумпе
Скините погонски ремен пумпе са ременице пумпе серво управљача (слика 5.78).
Потпуно одврните вијке за причвршћивање пумпе серво управљача и вијак за подешавање затезања погонског ремена пумпе.
Уклоните склоп пумпе серво управљача.

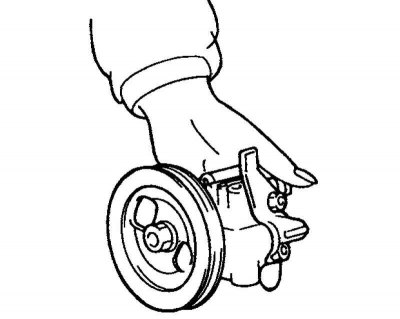

Цртање. 5.79. Уклањање пумпе
Напомена. Будите пажљиви када скидате пумпу, не просипајте течност која се у њој налази (слика 5.79).
Уклоните држач за монтажу пумпе серво управљача.
Демонтажа
Скините прикључну прирубницу доводног црева и О-прстен са пумпе серво управљача.

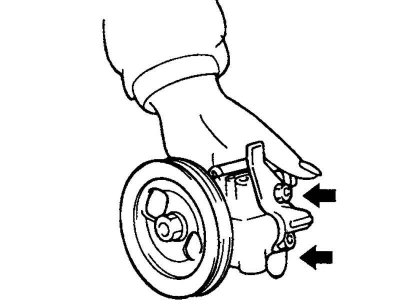

Цртање. 5.80. Вијци поклопца пумпе серво управљача
Отпустите четири монтажна завртња и уклоните поклопац пумпе серво управљача (Сл. 5.80).
Уклоните брегасту подлошку.
Уклоните ротор и лопатице.
Уклоните бочну плочу.

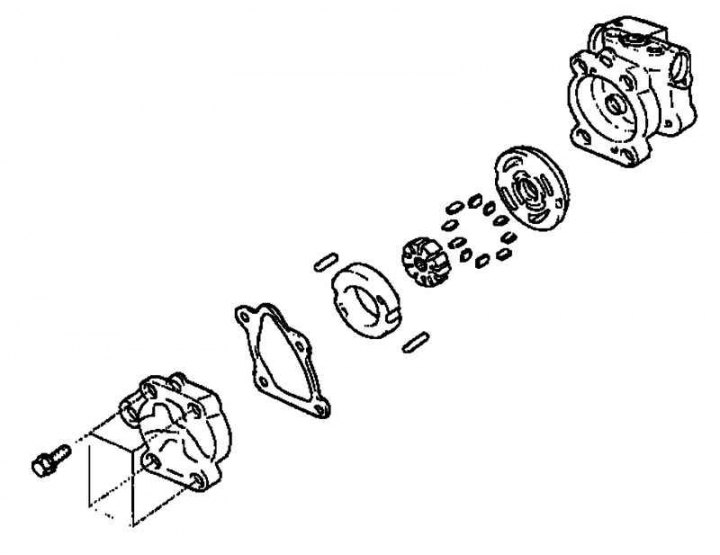

Цртање. 5.81. Компоненте пумпе
Уклоните унутрашње и спољашње заптивке прстена (слика 5.81).

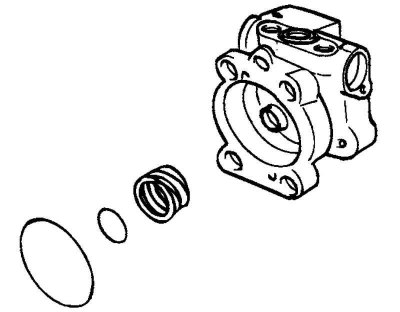

Цртање. 5.82. Опруга бочне плоче
Уклоните опругу бочне плоче (слика 5.82).
Напомена. Када поново састављате пумпу, поставите нову заптивку поклопца пумпе и нове О-прстенове.

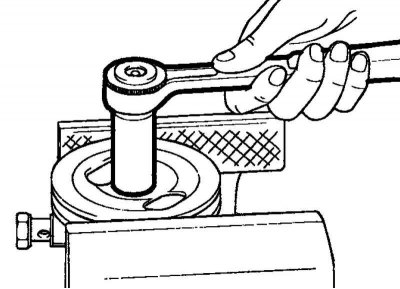

Цртање. 5.83. Одвртање матице ременице пумпе
Стегните погонску ременицу пумпе у стег, одврните причврсну матицу и уклоните опружну подлошку (Сл. 5.83).
Скините ременицу са погонског вратила пумпе.

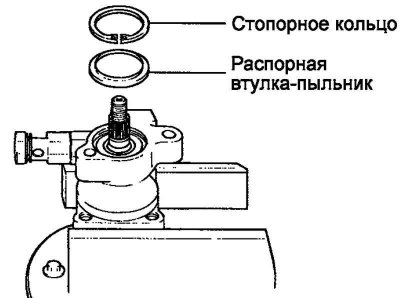

Цртање. 5.84. Потпорни прстен и одстојник
Уклоните причврсни прстен помоћу алата за скидање причврсног прстена, а затим уклоните чахуру одстојника (Сл. 5.84).

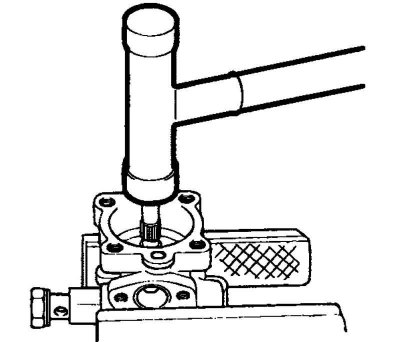

Цртање. 5.85. Уклањање погонског вратила пумпе
Пластичним чекићем са стране ротора лаганим ударцима избијте погонско вратило пумпе (Сл. 5.85).

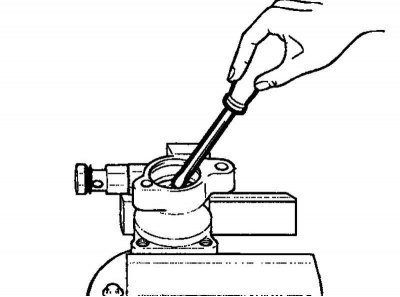

Цртање. 5.86. Уклањање уљне заптивке са кућишта пумпе серво управљача
Помоћу шрафцигера уклоните уљну заптивку са кућишта пумпе серво управљача (слика 5.86).
Напомена. Увек инсталирајте нову заптивку када поново састављате пумпу.

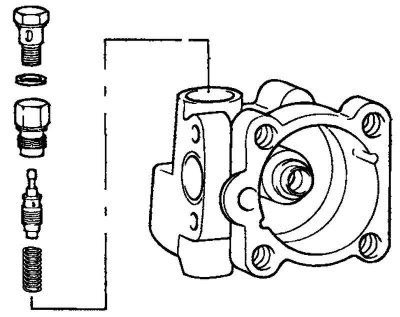

Цртање. 5.87. Монтажа кућишта пумпе серво управљача
Уклоните прикључак са кућишта пумпе серво управљача, затим уклоните вентил за контролу протока течности и опругу вентила (Сл. 5.87).
Уклоните О-прстен са прикључка.
Пажња! Не растављајте вентил за контролу протока течности.
Испитивање
Проверите дужину опруге вентила за контролу протока течности у слободном стању (без оптерећења).
Дужина слободне опруге вентила: 36,5 мм.
Проверите вентил за контролу протока течности за деформацију (савијање).
Проверите да ли је погонско вратило пумпе истрошено или оштећено.
Проверите да ли је погонски ремен пумпе истрошен или покварен.
Проверите да ли су лопатице и жлебови ротора истрошени као "степени".
Проверите да ли су контактне површине лопатица и брегасте подлошке истрошене на "корак".
Проверите да ли су сечива оштећена.
Проверите да ли има трагова хабања на бочној плочи или контактним површинама између погонског вратила и поклопца пумпе.
Скупштина

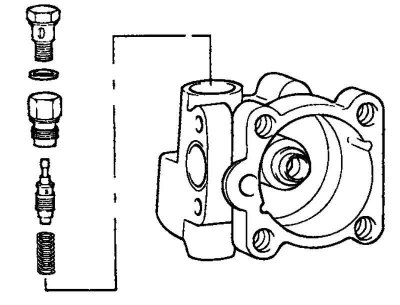

Цртање. 5.88. Компоненте за уградњу пумпе серво управљача
Уградите опругу вентила, вентил за контролу протока течности и прикључак у кућиште пумпе серво управљача (Сл. 5.88).

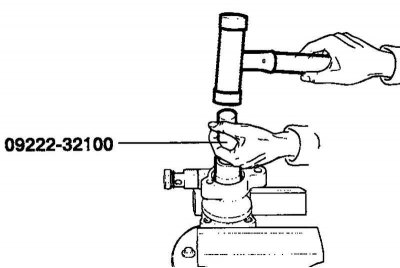

Цртање. 5.89. Уградња нове уљне заптивке
Помоћу специјалног алата уградите нову уљну заптивку у кућиште пумпе серво управљача (слика 5.89).

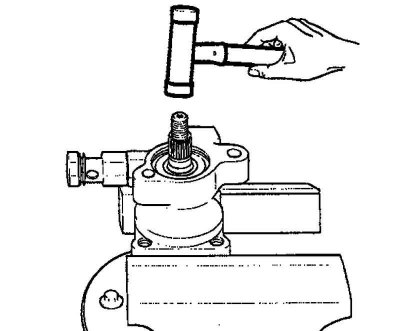

Цртање. 5.90. Уградња погонског вратила пумпе
Уметните погонско вратило пумпе у кућиште пумпе серво управљача, а затим уградите одстојну чауру и причврсни прстен (Сл. 5.90).

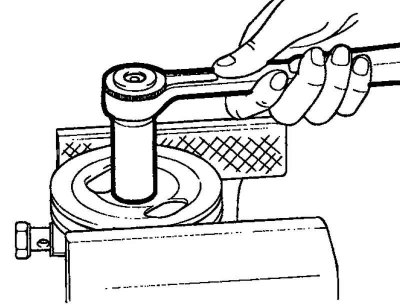

Цртање. 5.91. Уградња ременице пумпе серво управљача
Инсталирајте ременицу пумпе серво управљача (слика 5.91).
Уградите опругу и унутрашњи О-прстен.

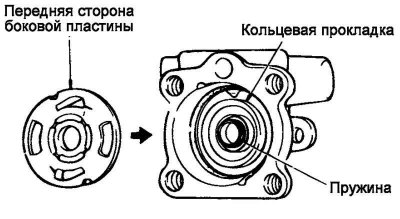

Цртање. 5.92. Постављање заптивке доњег прстена
Уметните заптивку спољашњег прстена у бочну плочу, а затим уградите бочну плочу у кућиште пумпе серво управљача (Сл. 5.92).

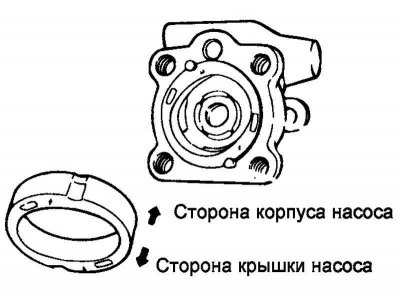

Цртање. 5.93. Постављање брегасте подлошке
Уградите клинове за закључавање у отворе кућишта пумпе, а затим поставите брегасту подлошку, обраћајући посебну пажњу на исправан смер уградње (слика 5.93).
Инсталирајте ротор.

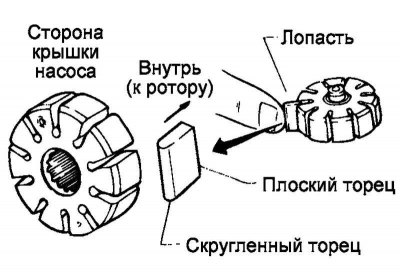

Цртање. 5.94. Уградња лопатице ротора пумпе
Поставите ножеве тако да њихови заобљени крајеви буду споља (на страни брегасте подлошке) (слика 5.94).

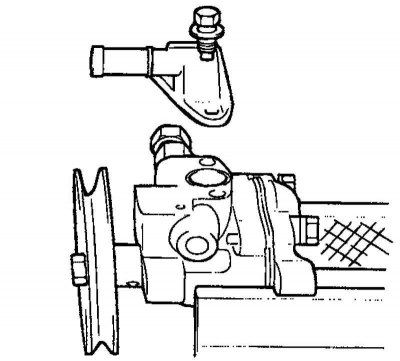

Цртање. 5.95. Поклопац пумпе серво управљача
Инсталирајте склоп заптивке и поклопца пумпе (слика 5.95).
Уградите О-прстен и прикључну прирубницу улазног црева.
Инсталација

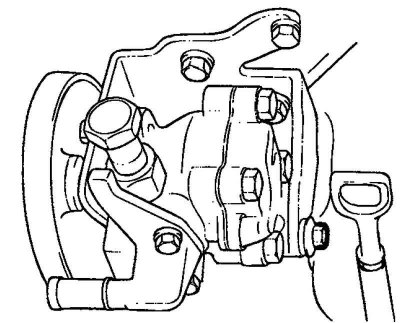

Цртање. 5.96. Уградња пумпе серво управљача
Након уградње држача и пумпе, поставите погонски ремен на ременицу пумпе и подесите његову напетост. Затегните вијак за подешавање затезања на регулисани обртни момент (слика 5.96).
Момент затезања: 35–50 Нм.
Повежите доводно црево.
Затегните црево за притисак на пумпи серво управљача.
Напомена. Приликом постављања црева за убризгавање пазите да није савијено и да не постоји могућност да дође у контакт са другим деловима возила.
Напуните хидраулични систем серво управљача препорученом течношћу PSF-3.
Испустите ваздух из хидрауличног система серво управљача.
Проверите притисак пумпе серво управљача.
