Kézi sebességváltó — szétszerelés és beszerelés (Hyundai Sonata Y3)

Szétszerelés

1. Távolítsa el a hátsó burkolat csavarjait és távolítsa el a hátsó fedelet.

2. Távolítsa el a hátsó lámpa kapcsolóját, a tömítést és a tartókonzolt.

3. Távolítsa el a dugót, a rugókat és a golyókat.

4. Távolítsa el a sebességmérő hajtómű egységet.

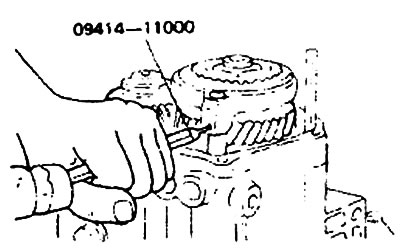

5. Távolítsa el a rugóbetétet speciális szerszámmal (09414-11000).



6. Távolítsa el a tengely anyákat.

• 1) Csavarja ki a meghajtó és a közbenső tengelyek anyáját.
• 2) Kapcsolja hátramenetbe a sebességváltót a vezérlőkar és a választókar segítségével.

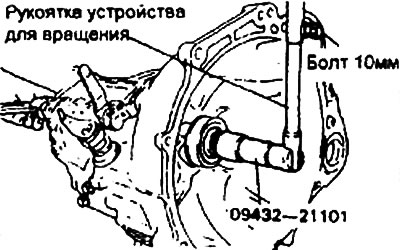

• 3) Szereljen be speciális szerszámot (09432-21101) a hajtótengelyhez.
• 4) Csavarjon be egy 10 mm átmérőjű csavart a tengelykapcsoló házán lévő lyukba, és rögzítse a fogantyút a célszerszámhoz.
• 5) Távolítsa el az anyát a csavarral ütközőként.

7. Távolítsa el az ötödik fokozat szinkronizáló perselyét és a váltóvillát.



8. Távolítsa el az ötödik szinkronizáló agyat, a szinkronizáló gyűrűt, az ötödik fokozatot és a tűcsapágyat.

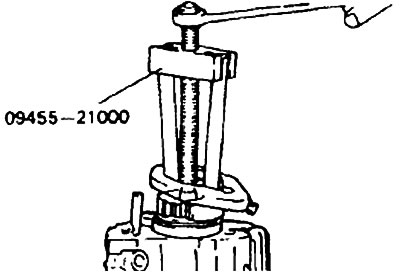

9. Távolítsa el a futóművet egy speciális szerszámmal (09455-21000).

10. Távolítsa el a hátrameneti hajtómű tengelyének csavarját és a határológömb egységet.

11. Távolítsa el a hajtómű burkolatának és házának csavarjait a hajtótengely blokkban.

12. Távolítsa el a differenciálmű olajtömítését és az olajvezetőt.

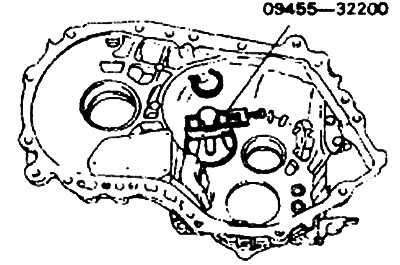

13. Távolítsa el a hajtott tengelycsapágy külső gyűrűjét és a távtartó gyűrűt a speciális szerszám segítségével (09455-32200).

14. Távolítsa el a közbenső tengelycsapágy külső gyűrűjét és a távtartó gyűrűt.

15. Távolítsa el a differenciálmű csapágyának külső gyűrűjét és a távtartót.



16. Távolítsa el a hátrameneti váltókart és a hátrameneti váltóblokkot.



17. Távolítsa el a hátrameneti fokozat tengelyét és távolítsa el a hátrameneti fokozatot.

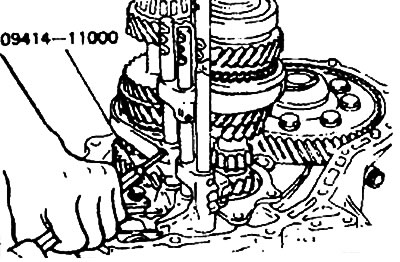

18. Távolítsa el a rugós csapokat a speciális szerszám segítségével (09414-11000).



19. Válassza le a váltóvezetőt és a villa egységet.

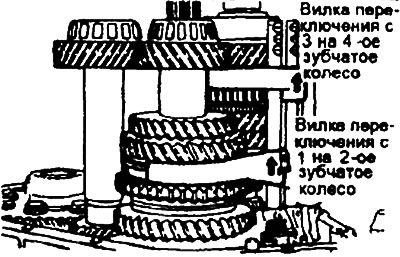

• 1) Váltsa a váltóvillát az elsőről a második sebességfokozatba a második fokozatba.
• 2) Váltsa át a váltóvillát a harmadikról a negyedik kerékre.
• 3) Távolítsa el a váltóvezető egységet.

20. Távolítsa el a csapágytartót.

21. Emelje fel a hajtótengely egységet, és távolítsa el az ellentengely egységet.

22. Távolítsa el a hajtott tengely egységet és a differenciálmű egységet.

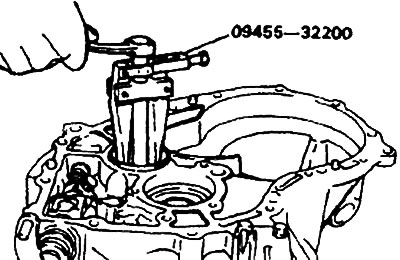

23. Távolítsa el a hajtótengely csapágyának külső gyűrűjét és a távtartó gyűrűt a speciális szerszám segítségével (09455-32200).





24. Távolítsa el a hajtott tengely csapágyának külső gyűrűjét és a távtartót ugyanazzal a speciális szerszámmal (09455-3220)

25. Távolítsa el a differenciálmű csapágy tömítését.

26. Távolítsa el a hajtótengely olajtömítését.

Telepítés.

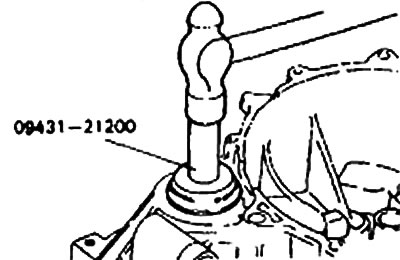

1. Szerelje be a hajtótengely olajtömítését a speciális szerszám segítségével (09431-21200).



2. Szerelje fel a hajtótengely tömítését egy speciális szerszámmal (09431-21000).

3. Szerelje be a differenciálmű csapágy távtartóját.

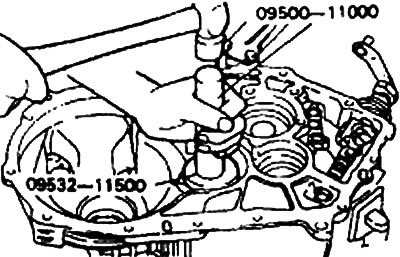

4. Szerelje fel a hajtott tengelycsapágy külső gyűrűjét és a távtartó gyűrűt a speciális szerszám segítségével (09500-11000, 09532-11500).

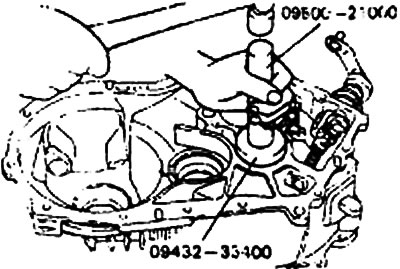

5. Szerelje be az olajvezetőt, valamint a közbenső tengelycsapágy külső gyűrűjét és a távtartó gyűrűt a speciális szerszám segítségével (09500-21000, 09432-33400).





6. Szerelje be a differenciálmű és a hajtott tengely egységet.

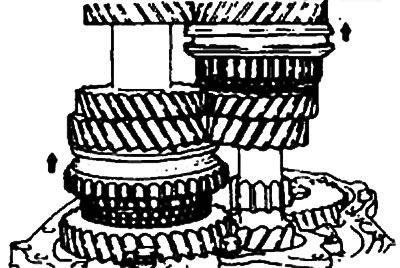

7. A hajtótengely szerelvény felemelésekor szerelje fel a közbenső tengely szerelvényt is.

8. Szerelje be a csapágytartót.



9. Szerelje össze a váltóvezető egységet:

• 1) Szerelje be a váltóperselyt az első és a második sebességfokozat között.
• 2) Szerelje be a váltóperselyt a harmadik és a negyedik fokozat között.
• 3) Szerelje be az 1–2. sebességváltó-vezető egységet és a váltóvilla szerelvényt úgy, hogy a választókart a váltóvezető 5. hátrameneti oldalához húzza.
• 4) Szerelje fel a harmadik-negyedik/ötödik sebességfokozat hátrameneti váltóvezető egységet és a váltóvillákat úgy, hogy a választókart teljesen az első-második sebességfokozat-vezető oldalához nyomja.
• 5) Szerelje be a 3–4. sebesség/hátrameneti váltóvezető egységet és a váltóvilla egységet.

10. Szerelje össze a rugós csapot.

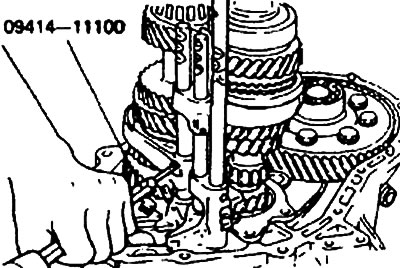

• 1) Szerelje fel a rugós csapokat a speciális szerszám segítségével (09414-11100).
• 2) Beszereléskor ügyeljen arra, hogy a rugós csap nyílása egy vonalban legyen a vezető középvonalával.

Figyelmeztetés. Ne használja újra a használt rugós csapokat.

11. Szerelje fel a hátrameneti sebességváltó kar szerelvényét.

12. Szerelje be a hátrameneti hajtómű tengelyét és magát a hajtóművet az ábrán látható irányban.



13. Szerelje be a hátrameneti sebességváltó kart és a blokkot.

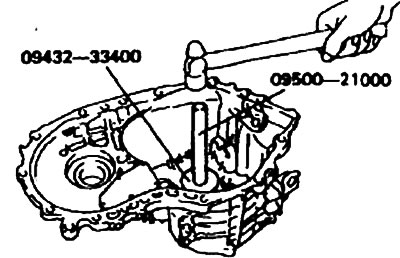

14. Szerelje be a közbenső tengely csapágyának külső gyűrűjét és a távtartó gyűrűt a sebességváltó házába a speciális szerszám segítségével (09500-21060, 09432-33400).

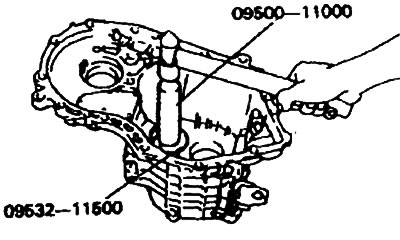

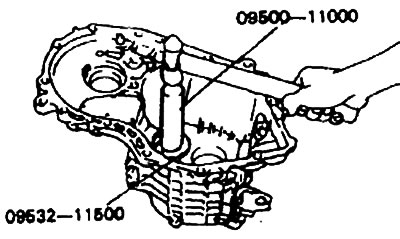

15. Szerelje fel a kimenő tengely csapágyának külső gyűrűjét és a távtartó gyűrűt a sebességváltó házára a speciális szerszám segítségével (09500-11000, 09532-11500).





16. Szerelje be a differenciálmű csapágy távtartóját a sebességváltó házába.

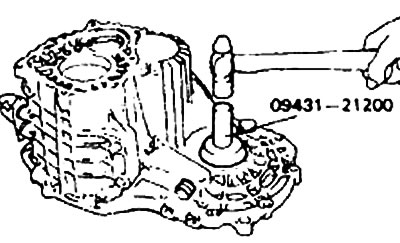

17. Szerelje be a hajtótengely olajtömítését a sebességváltó házába a speciális szerszám segítségével (09431-21200).



18. Szerelje össze a távtartó gyűrűt (az axiális kifutás szabályozásához).

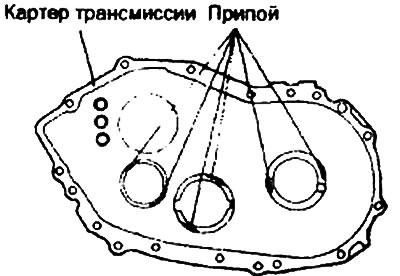

• 1) Helyezzen két körülbelül 10 mm hosszú és 3 mm átmérőjű forrasztóanyagot a csapágy külső gyűrűjére az ábrán látható módon, és szerelje be a külső gyűrűt a helyére.
• 2) Szerelje fel a sebességváltó házát, és húzza meg a csavarokat a szükséges nyomatékkal.
• 3) Távolítsa el a sebességváltó házát.
• 4) Távolítsa el a külső gyűrűt és a forrasztást.
• 5) Mérje meg a zúzott forrasztóanyag vastagságát mikrométerrel, válasszon ki és szereljen be egy olyan vastagságú távtartó gyűrűt, amely a szabványos tengelyirányú kifutást biztosítja.

Szabványos érték:

• A közbenső tengely axiális kifutása: 0,05-0,10 mm
• A kimenő tengely tengelyirányú kifutása: 0,05-0,10 mm
• A differenciálműház tengelyirányú kifutása: 0,05-0,10 mm

19. Szerelje fel az olajvezetőt a sebességváltó házára.

20. Vigye fel az ajánlott tömítőanyagot a sebességváltóház illesztésére (1-2 mm).

• Javasolt tömítőanyag: Tri Bond 1216

21. Szerelje fel a sebességváltó házát a tengelykapcsoló házához csavarozva.

22. Szerelje be a határoló golyót és a távtartót.

23. Központosítsa a tengelyt egy Phillips csavarhúzóval.

24. Húzza meg a feszítőgörgő irányváltó tengely csavarját a kívánt nyomatékkal.

25. Szerelje be a golyókat, rugókat és szelepdugókat.

26. Szerelje fel a hátsó lámpa egységet.

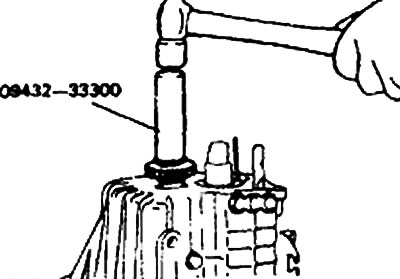

27. Szerelje be a köztes fogaskereket a speciális szerszám segítségével (09432-33300).

28. Szerelje be az ötödik fokozatot, a szinkronizáló gyűrűt, a tűcsapágyat és a szinkronizáló agyat.

29. Szerelje be az ötödik sebességváltó villát és ezzel egyidejűleg a szinkronizáló perselyt.

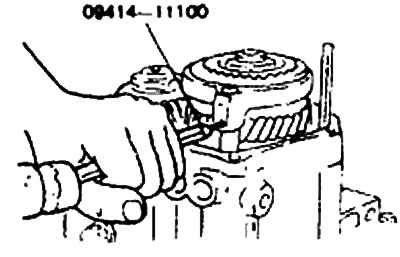

30. A rugós csap felszerelésekor használjon speciális szerszámot (09414-11100).



31. Győződjön meg arról, hogy a rugós csap nyílása egy vonalban van a vezető középvonalával.

Figyelmeztetés. Ne használja újra a rugós csapokat.

32. Szerelje össze a biztosítóanyákat.

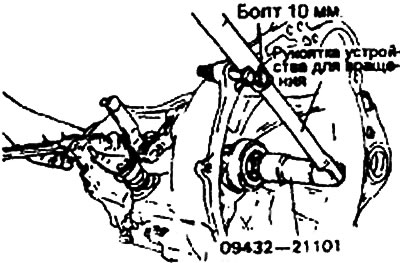

• 1) Szereljen be speciális szerszámot (09432-21101) a hajtótengelyhez.
• 2) Csavarjon egy csavart (10 mm átmérőjű) a tengelykapcsolóház felületén lévő lyukba, és rögzítse a fogantyút a speciális szerszámhoz (09432-21101).
• 3) Kapcsolja hátramenetbe a sebességváltót a vezérlőkar és a választókar segítségével.
• 4) Húzza meg az anyát a kívánt nyomatékkal.

33. Vigyen fel tömítőanyagot (1-2 mm) a hátlapra, és szerelje fel a helyére.

• Ajánlott összetétel: Tri Bond 1216

34. Szerelje fel a hátsó lámpa kapcsolóját, a tömítést és a tartókonzolt.

35. Szerelje be a sebességmérőt a sebességmérő meghajtásához.
