2. Ellenőrizze, hogy a persely nem sérült-e a belső, az első és a hátsó végén.
3. Ellenőrizze az agy végfelületeinek kopását.
Cserélje ki a szinkronizáló perselyt és agyat készletként.
Blokkok és szinkronizáló rugó
1. Ellenőrizze, hogy a szinkronizáló kulcs központi kiemelkedése nem kopott-e.
2. Ellenőrizze, hogy a rugó meggyengült-e, deformálódott vagy sérült-e.
Átigazolások
1. Ellenőrizze a kúpkerék és a tengelykapcsoló kerék fogait sérülések és kopások szempontjából.
2. Ellenőrizze, hogy a szinkronizáló kúp felülete nem érdes, sérült vagy kopott-e.
3. Ellenőrizze a fogaskerék furatát, valamint az elülső és hátsó végét, hogy nincsenek-e sérülések vagy kopások.
Szerelés

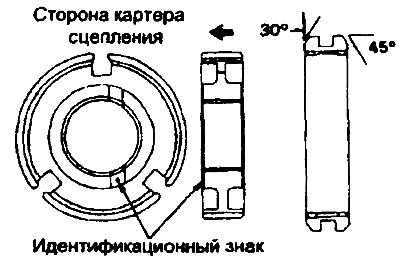

1. Szerelje be a szinkronizáló agyat és perselyt úgy, hogy az ábrán látható módon helyezkedjenek el.

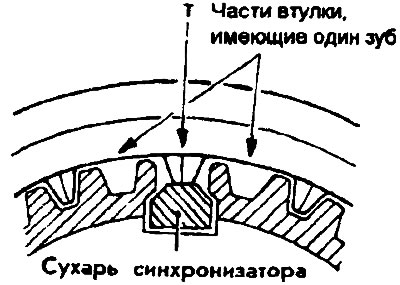

2. A szinkronizáló persely hat helyen megszakadt fogakkal rendelkezik.
Szerelje össze ezt a perselyt az aggyal úgy, hogy a két fog között található középső fog, ahol egy rés van, érintse a szinkronizáló gombot.

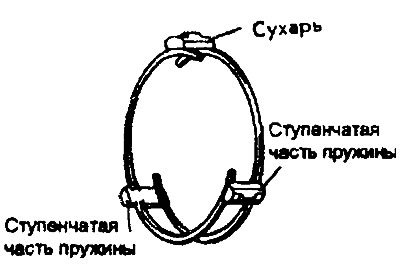

3. Szerelje be a szinkronrugót úgy, hogy a kiemelkedése beleférjen a szinkronizáló anyák hornyába.
A szinkronizáló rugók felszerelésekor ügyeljen arra, hogy az első és a hátsó rugók ne egy irányba nézzenek.
4. Szerelje fel a tűcsapágyat és a harmadik sebességfokozatot a bemenő tengelyre.

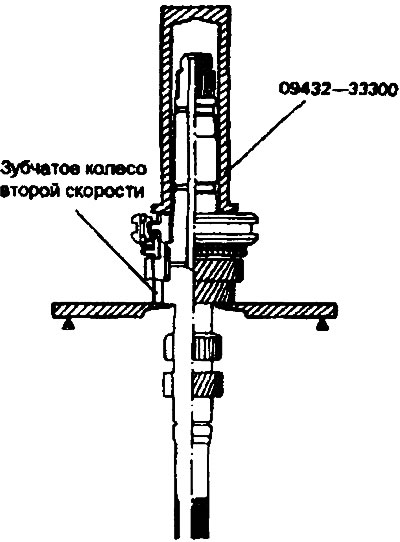

5. Szerelje fel a harmadik-negyedik fordulatszám-szinkronizáló egységet a bemenő tengelyre a speciális szerszám segítségével (09432-33300).
Figyelmeztetés:
- 1. A szinkronizáló szerelvény telepítésekor ügyeljen arra, hogy a három szinkronizáló fül megfelelően legyen behelyezve a szinkronizáló gyűrű megfelelő hornyába.
- 2. A szinkronizáló egység felszerelése után ellenőrizze, hogy a harmadik sebességfokozat egyenletesen forog-e.
6. Szerelje be a tűcsapágyat ugyanazzal a speciális szerszámmal (09432-33300).
7. Szerelje be a szinkronizáló gyűrűt, a tűcsapágyat, a negyedik sebességfokozatot és a távtartó gyűrűt.
8. Szerelje fel a rögzítőgyűrűt.
9. Szerelje be a hátsó csapágyat a speciális szerszám segítségével (09432-33300).
10. Szerelje fel a szorítógyűrűt.
11. Szerelje be a hátsó csapágyperselyt a speciális szerszám segítségével (09432-33300).
12. Szerelje be az elülső csapágyat a speciális szerszám segítségével (09432-33300).
