Eltávolítás

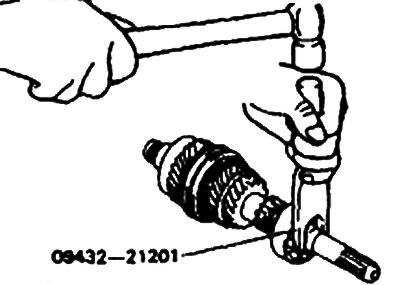

1. Távolítsa el a szorítógyűrűt egy speciális szerszámmal (09432-21201).
2. Távolítsa el az elülső csapágyat egy speciális szerszámmal (09432-21300).

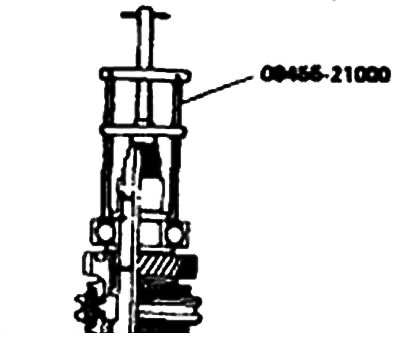

3. Távolítsa el a csapágyperselyt egy speciális szerszámmal (09455-21000).
4. Távolítsa el a hátsó csapágyat egy speciális szerszámmal (09432-21300).

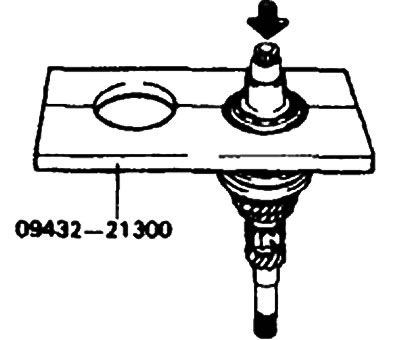

5. Távolítsa el a belső gyűrűt és a segédhajtóművet.
6. Távolítsa el a negyedik sebességfokozatot és a tűgörgős csapágyat. Szinkronizáló gyűrű, szinkronizáló persely harmadik és negyedik fokozathoz.

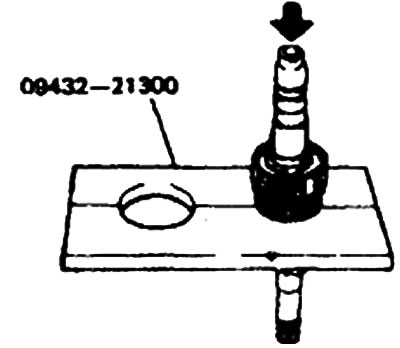

7. Távolítsa el a tűgörgős csapágyperselyt, a harmadik-negyedik sebesség szinkronizáló agyat és a tűgörgős csapágyat egy speciális szerszám segítségével (09432-21300).
Vizsgálat
Bemeneti tengely

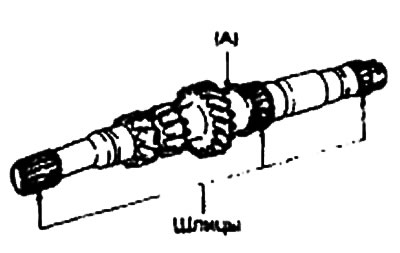

1. Ellenőrizze a bemenő tengely külső felületét, ahol a tűcsapágy fel van szerelve, hogy nem sérült-e vagy túlzott kopás-e (A rész).
2. Ellenőrizze a bordák sérülését vagy kopását.
Tűcsapágy
1. Csatlakoztassa a tűcsapágyat a tengelyhez vagy a csapágyperselyhez és a fogaskerekekhez, és ellenőrizze a sima forgást túlzott zaj vagy kifutás nélkül.
2. Ellenőrizze, hogy nem deformálódott-e el a tűcsapágy ketrece.
Szinkronizáló gyűrű
1. Ellenőrizze, hogy a kerék fogai nem sérültek-e.

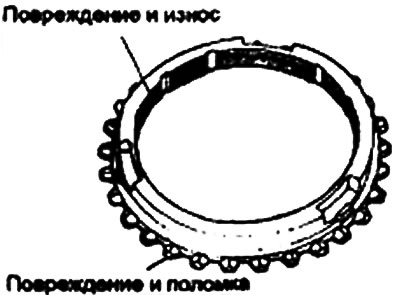

2. Ellenőrizze a belső felületet sérülések, kopások vagy menethibák szempontjából.

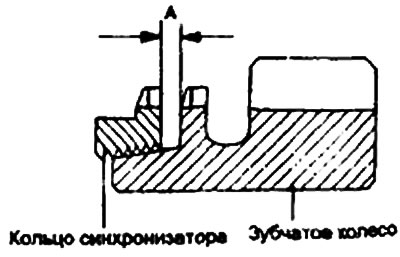

3. Nyomja a szinkronizáló gyűrűt a tengelykapcsoló mechanizmus felé, és ellenőrizze az "A" rést.
Ha a hézag kívül esik a megadott határokon, cserélje ki a gyűrűt.
- Határérték: 0,5 mm
