Съдържание: Премахване ⇓ Монтиране ⇓

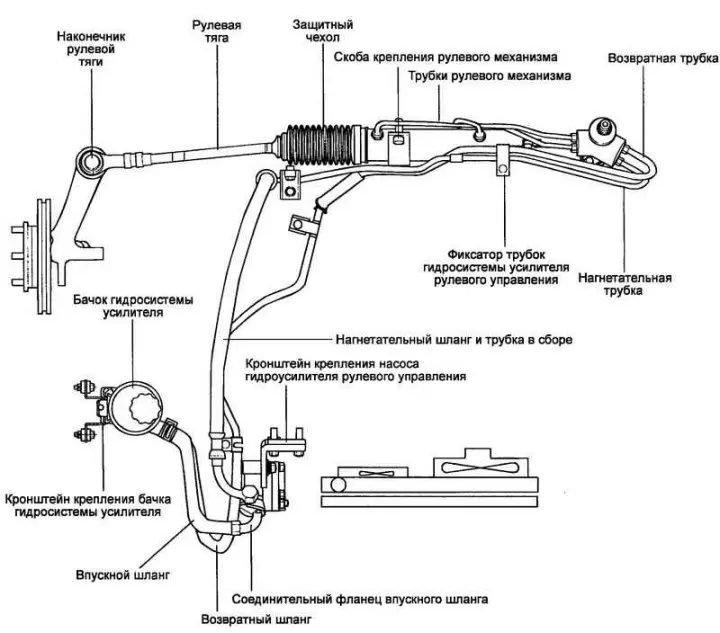

Ориз. 5.72. Кормилни хидравлични маркучи
Премахване

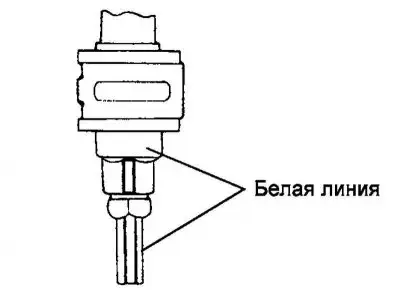

Ориз. 5.73. Монтажни знаци върху фитинга
Подравнете маркировките за монтаж на фитинга, изпускателната тръба и маркуча, след което поставете нагнетателния маркуч (фиг. 5.73).
Отстранете възела на маркуча за входящ въздух на двигателя.
Свалете скобата на маркуча под налягане на захранващата хидравлична система.
Разкачете напорната тръба от фитинга на кормилната предавка.
Повдигнете колата на асансьор и отстранете скобата, закрепваща връщащата и изпускателната тръби.

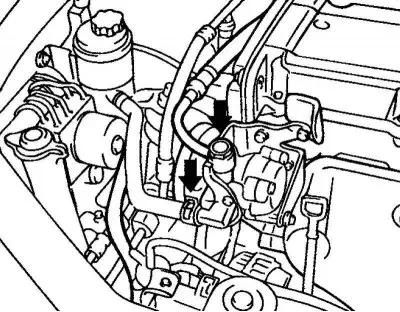

Ориз. 5.74. Байпасен болт на маркуча за впръскване
Спуснете колата и развийте байпасния болт (24 mm) на маркуча под налягане на помпата на кормилното управление (фиг. 5.74).

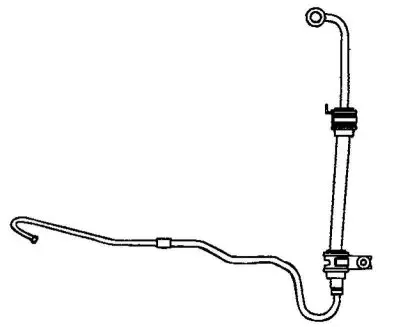

Ориз. 5,75. Изпускателен маркуч
Отстранете инжекционния маркуч и тръбата (Фиг. 5.75).
Монтиране
Монтажът на частите се извършва в обратен ред на отстраняването.
Забележка. Когато монтирате маркуча за впръскване и тръбата, се уверете, че те не са прегънати или не влизат в контакт с други части на автомобила.
След като монтажът приключи, обезвъздушете хидравличната система на кормилното управление.
