Шарнир и главина на задното колело.

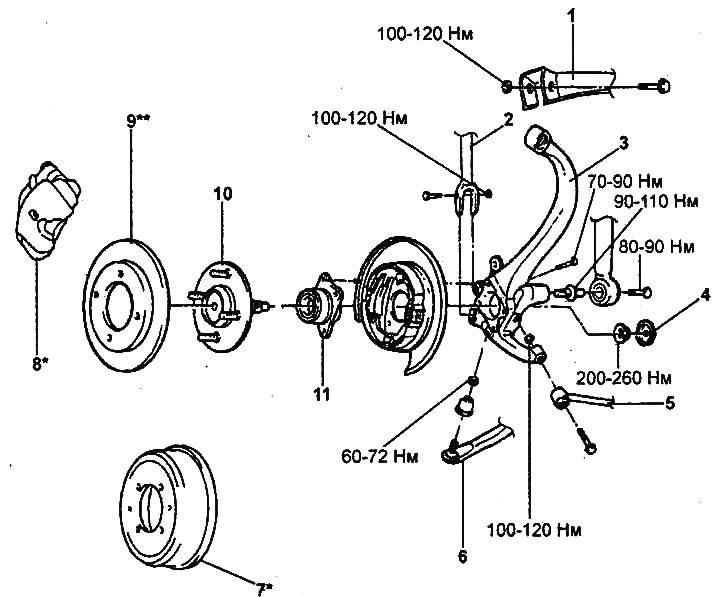

1 - горно рамо на задното окачване, 2 - надлъжен прът на задното окачване, 3 - юмрук, 4 -, 5 - напречен прът на задното окачване, 6 - напречно рамо на задното окачване, 7 - спирачен барабан, 8 - шублер, 9 - спирачен диск, 10 - главина на задно колело, 11 - корпус на колесен лагер, 12 - барабанна* / ръчна** спирачка.
Забележка:
- * - за модели с барабанни спирачки,
- ** - за модели с дискови спирачки.
Премахване
1. Уверете се, че ръчната спирачка не е включена.
2. Повдигнете колата с крик, свалете болтовете и свалете задното колело.
- Момент на затягане: 90-110 Nm
3. Отстранете сензора за скорост на колелото (вижте глава "Спирачна система").
4. Развийте болта и разкачете спирачния апарат от кокалчето, окачете го на тел.
- Момент на затягане: 69-85 Nm
5. Свалете спирачния диск.

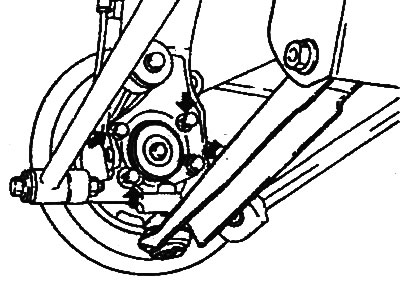

6. Развийте четирите болта и свалете модула на главината на задното колело с корпуса на лагера.
- Момент на затягане: 70-90 Nm

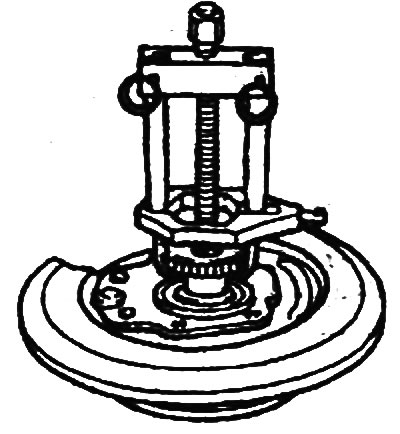

7. С помощта на специален инструмент отстранете ротора на сензора за скорост на колелото.
8. Развийте шпилката, развийте гайките, отстранете болтовете и извадете юмрука.
Момент на затягане:
- шпилки: 90-110 Nm
- гайки за закрепване на щангите на горното рамо и задното окачване: 100-120 Nm

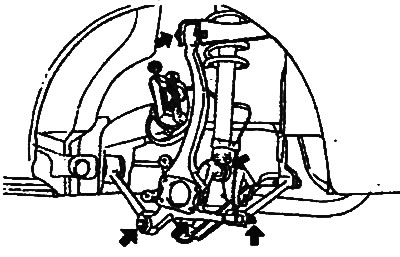

- монтажни гайки на долното рамо на задно окачване: 60-72 Nm
Разглобяване

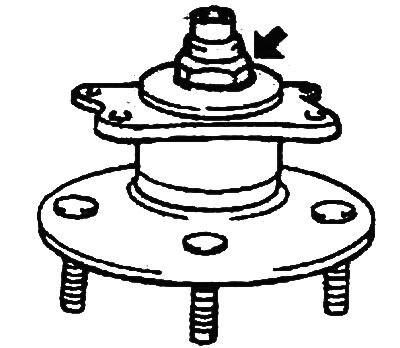

1. Развийте гайката на фланеца.

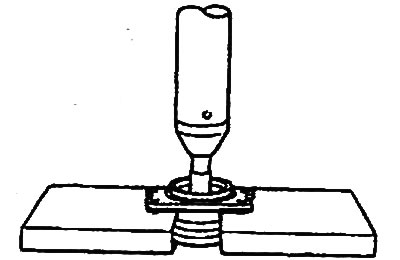

2. С помощта на специални инструменти извадете главината от корпуса на лагера.

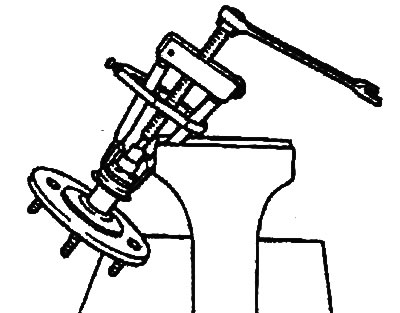

3. С помощта на специалния инструмент отстранете вътрешния лагерен пръстен от главината.

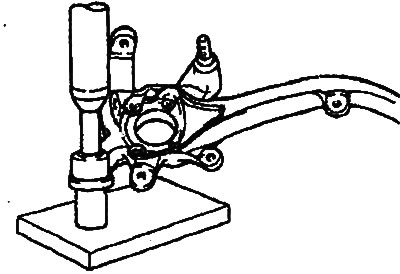

4. С помощта на специални инструменти отстранете двете втулки от коляното.
Преглед
1.Проверете корпуса на лагера за износване и повреда.
2. Уверете се, че няма повреда на зъбите на ротора на сензора за скорост на колелото.
3. Проверете вътрешната повърхност на главината за неравности.
4. Уверете се, че няма повреда на юмрука.
Сглобяване
Монтажът на главината и шарнира на задното колело се извършва в реда, обратен на отстраняването; моментът на затягане на гайката е посочен в текста на описанието на процедурата за демонтаж и в монтажния чертеж "Главина и главина на задното колело".
Монтиране
1. Монтирането на главината на задното колело и шарнира се извършва в реда, обратен на демонтаж; моментите на затягане на болтовете и гайките са посочени в текста, описващ процедурата за демонтаж, и в монтажния чертеж "Главина и главина на задното колело".

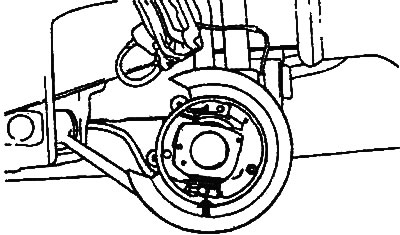

2. Ако е необходимо, променете позицията на спирачните накладки, като завъртите регулатора.

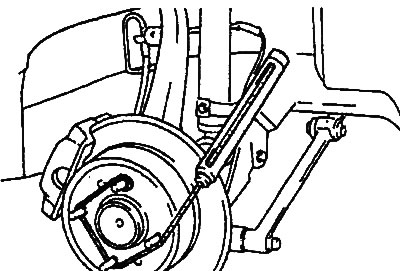

3. Измерете въртящия момент на скъсване на лагера на колелото, както е показано на фигурата.
- Момент на откъсване: 28 N или по-малко
4. Измерете аксиалното биене на главината на колелото, както е показано на фигурата.
- Аксиално биене: 0,008 мм
