2. Stlačte pružinový poistný krúžok a vyberte spínač.
3. Vložte špeciálny nástroj do výrezu v pieste, aby sa neotáčal, a pomocou adaptéra zaistite piest na mieste.
POZOR:
- 1. Netlačte na piest špeciálnymi nástrojmi.
- 2. Adaptér pripevnite k otvoru objímky brzdy pre nízku rýchlosť/spiatočku iba rukou a bez nadmerného uťahovacieho momentu.

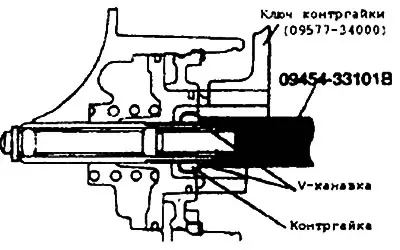

4. Uvoľnite poistnú maticu tesne pred V-drážkou v nastavovacej tyči (pozri obrázok) a utiahnite špeciálny nástroj (09454-33101 B), kým sa nedotkne poistnej matice.
Materiál bol získaný z webového zdroja: HyundaiBook
 |
 |

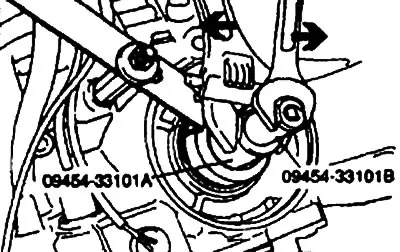

5. Nasaďte špeciálny nástroj (09454-33101 A) na poistnú maticu. Otočte nástrčný kľúč serva proti smeru hodinových ručičiek a vnútorný valec otáčajte v smere hodinových ručičiek, aby ste zaistili poistnú maticu a nástrčný kľúč B (09454-33101 B) serva ako špeciálny nástroj.

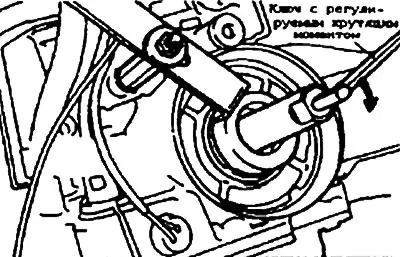

6. Umiestnite nastaviteľný momentový kľúč na špeciálny nástroj (09454-33101 B) a dvakrát zopakujte cyklus uťahovania-povoľovania s uťahovacím momentom 10 Nm. Potom odskrutkujte špeciálny nástroj (09454-33101 B) 2-21/4 otáčky.
 |
 |

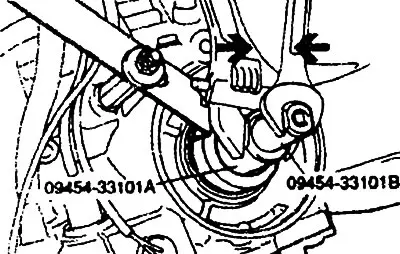

7. Nasaďte špeciálny nástroj (09454—33101 A) na poistnú maticu. Otočte nástrčným kľúčom A servopohonu v smere hodinových ručičiek a vnútorným kľúčom proti smeru hodinových ručičiek, aby ste odistili poistnú maticu z pôsobenia špeciálneho nástroja (09454-33101 B).
POZOR. Pri uvoľňovaní poistnej matice sa snažte použiť rovnaký krútiaci moment na dva špeciálne nástroje.

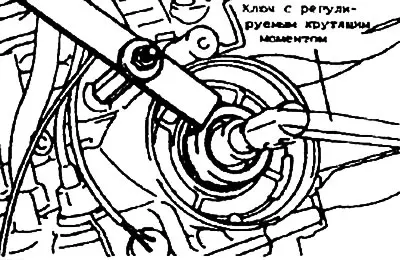

8. Utiahnite poistnú maticu rukou, kým nedosiahne piest. Potom pomocou momentového kľúča dotiahnite podľa špecifikácie.
- Poistná matica: 29 Nm
POZOR. Použitie nástrčného kľúča alebo momentového kľúča môže spôsobiť otáčanie poistnej matice spolu s nastavovacou tyčou.
9. Odstráňte špeciálny nástroj na zaistenie piestu a správne ho zapojte do portu nízkeho tlaku/tlaku brzdy spätného chodu.
