Înlocuirea unei părți a tabloului de bord pe partea șoferului (stânga)
1. Scoateți capacul lateral al tabloului de bord

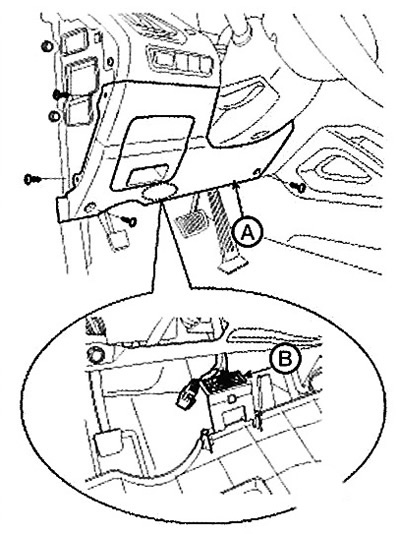

2. Deșurubați șuruburile de montare și scoateți panoul inferior (A).
3. Deconectați conectorul de diagnosticare (B).

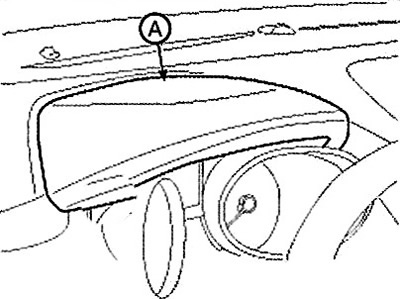

4. Scoateți ornamentul (A) al grupului de instrumente.

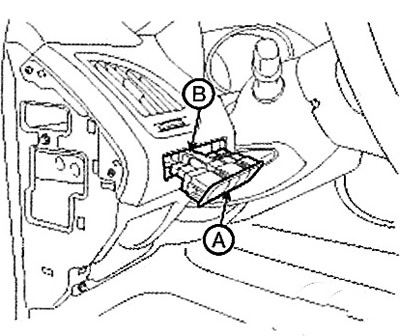

5. Scoateți ansamblul comutatorului tabloului de bord (A) folosind o șurubelniță.
6. Deconectați conectorii (B).

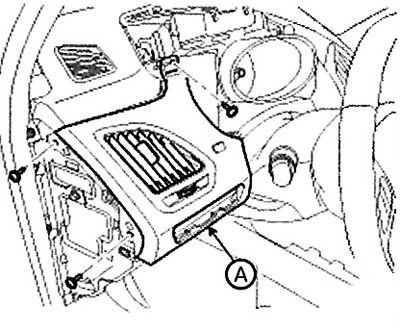

7. Deșurubați șuruburile de fixare și scoateți partea din tabloul de bord (A) de pe partea șoferului.

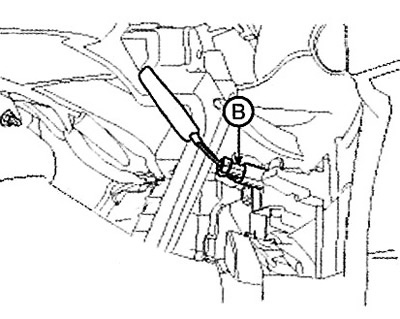

8. Deconectați conectorii (B).
9. Instalarea se efectuează în ordinea inversă a demontării.
(Textul este furnizat de resursa web: HyundaiBook.ru)
Înlocuirea capacului lateral al tabloului de bord
Notă: Pentru a preveni deteriorarea învelișului atunci când utilizați o șurubelniță cu cap plat ca pârghie, înfășurați șurubelnița cu bandă izolatoare. Lipiți și părțile adiacente care necesită protecție. Pentru a vă proteja mâinile de răniri, purtați mănuși.
1. Scoateți capacul lateral (A) al tabloului de bord folosind o șurubelniță.

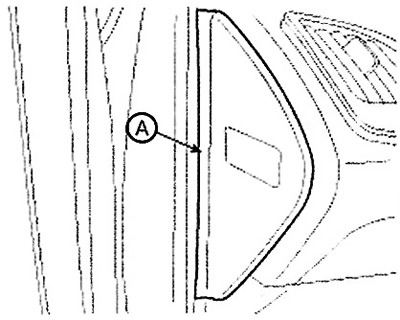

Partea șoferului

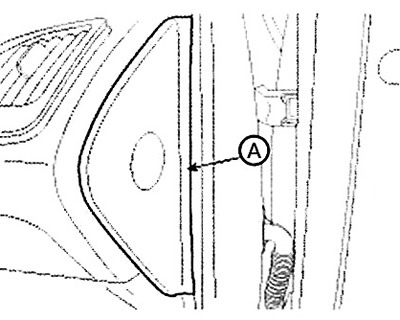

Partea pasagerului
2. Instalarea se efectuează în ordine inversă.
Înlocuirea tabloului de bord principal
Notă: Pentru a preveni deteriorarea învelișului atunci când utilizați o șurubelniță cu cap plat ca pârghie, înfășurați șurubelnița cu bandă izolatoare. Lipiți și părțile adiacente care necesită protecție. Pentru a vă proteja mâinile de răniri, purtați mănuși.
1. Scoateți următoarele părți:
A. Scaunul din față.
B. Consola de podea.
C. Grupul de instrumente.
D. Partea inferioară a planșei de bord și panou ranforsat.
E. Sistem audio.
F. Panoul de control al încălzitorului.
G. Aerisirea laterală a panoului de instrumente.
H. Torpedo și carcasă.
I. Capacul lateral al tabloului de bord.
J. Ornamentul stâlpului A.
K. Coloana de directie.

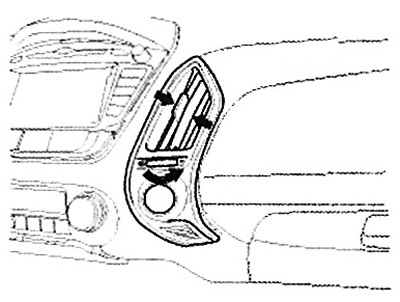

2. Folosind butonul de reglare, centrați duzele de aerisire.
3. Folosind butonul de reglare, deschideți grila de ventilație.
4. Introduceți unealta specială (09840-1M100) în orificiul din grila de ventilație.

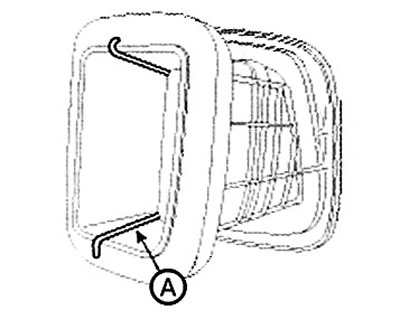

5. Dispozitivul (09840-1M100) (A) trebuie să fie agățat de marginile grilajului și aliniat.
Atenţie. Pentru a evita deteriorarea grilajului, asigurați-vă că unealta este aliniată și cuplată corect.

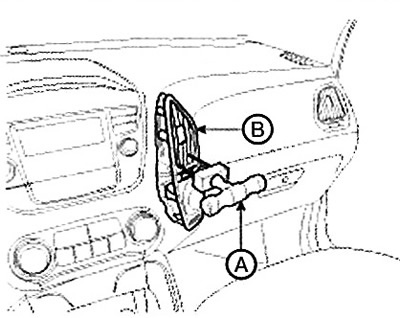

6. Scoateți grila de ventilație laterală (B) folosind unealta specială (A).

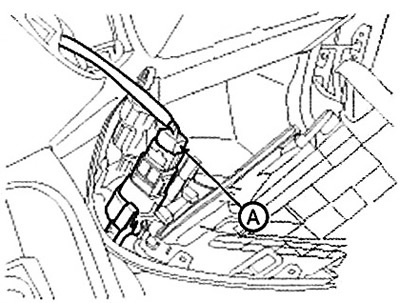

7. Deconectați conectorul (A).
8. Deconectați știftul de blocare, apoi deconectați conectorul airbag-ului pasagerului (A).

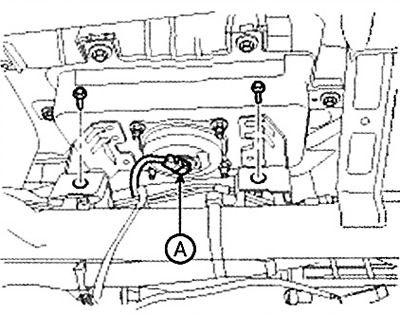

9. Scoateți șuruburile de fixare.

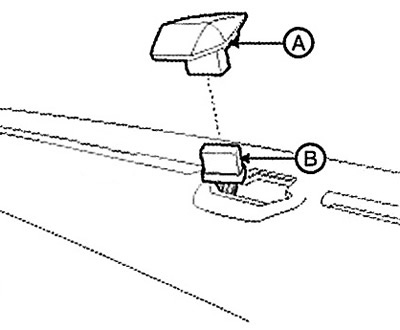

10. Scoateți fotosenzorul (A) folosind o șurubelniță sau un extractor special.
11. Deconectați conectorul fotosenzorului (B).

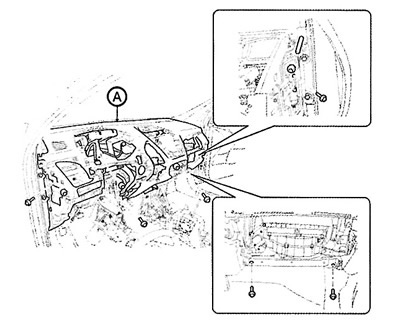

12. Scoateți șuruburile și piulițele și scoateți ansamblul tabloului de bord (A).
13. Instalarea se efectuează în ordine inversă.
Nota:
Asigurați-vă că panoul de bord este așezat corect pe știfturile de ghidare.
Înainte de a strânge șuruburile, asigurați-vă că cablajul tabloului de bord nu este strâns.
Asigurați-vă că conectorii și firele antenei sunt conectate corect.
Introduceți codul antifurt radio și acordați radioul.
