Схема на разпределението на мощността (Hyundai Elantra J2)

0

Съдържание: Схема за разпределение на енергията…⇓ Схема за разпределение на енергията…⇓ Схема за разпределение на енергията…⇓

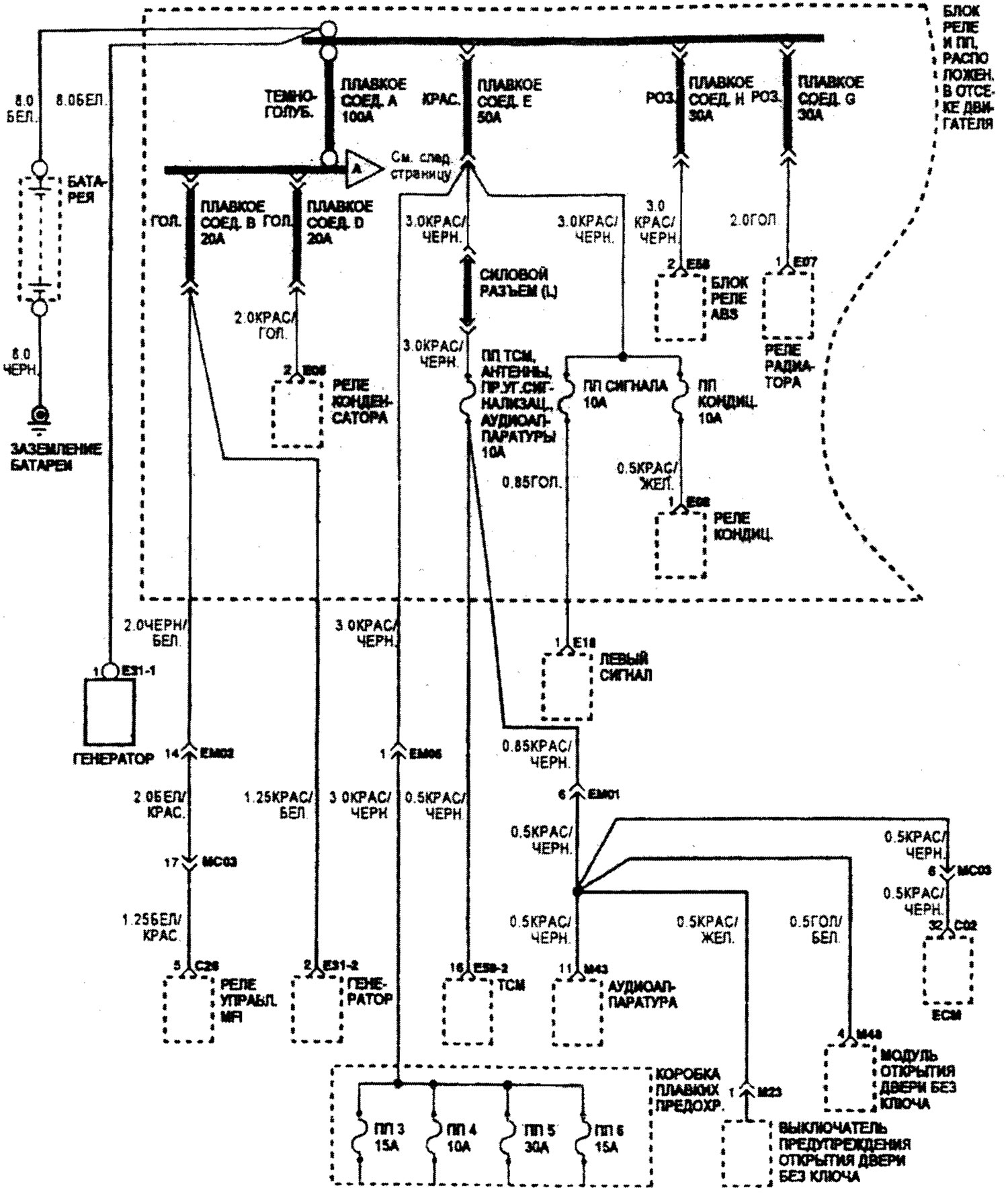

Схема за разпределение на енергията (1)

Схема за разпределение на енергията (1)

Отворете по-голямо изображение в нов раздел »

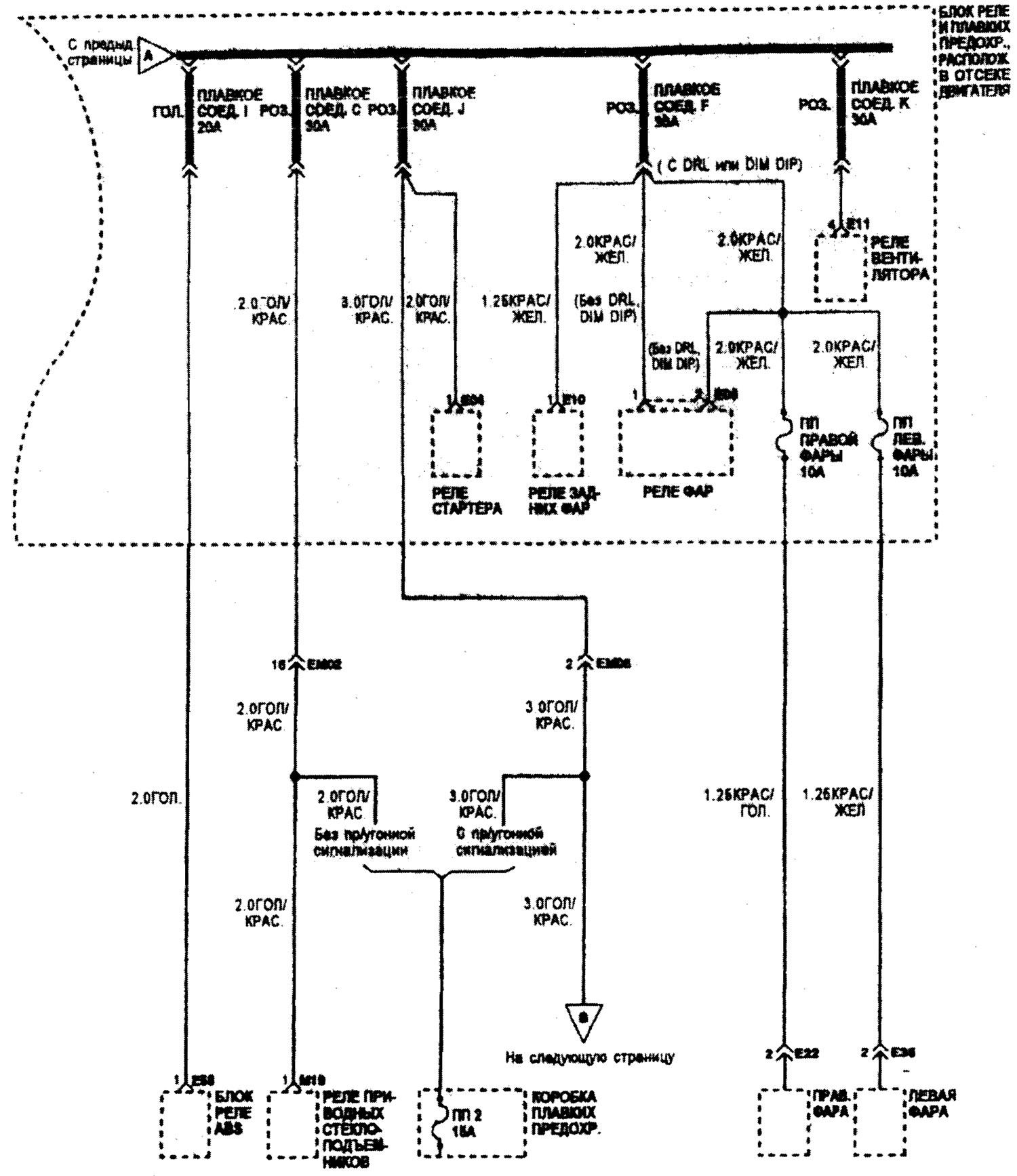

Схема за разпределение на енергията (2)

Схема за разпределение на енергията (2)

Отворете по-голямо изображение в нов раздел »

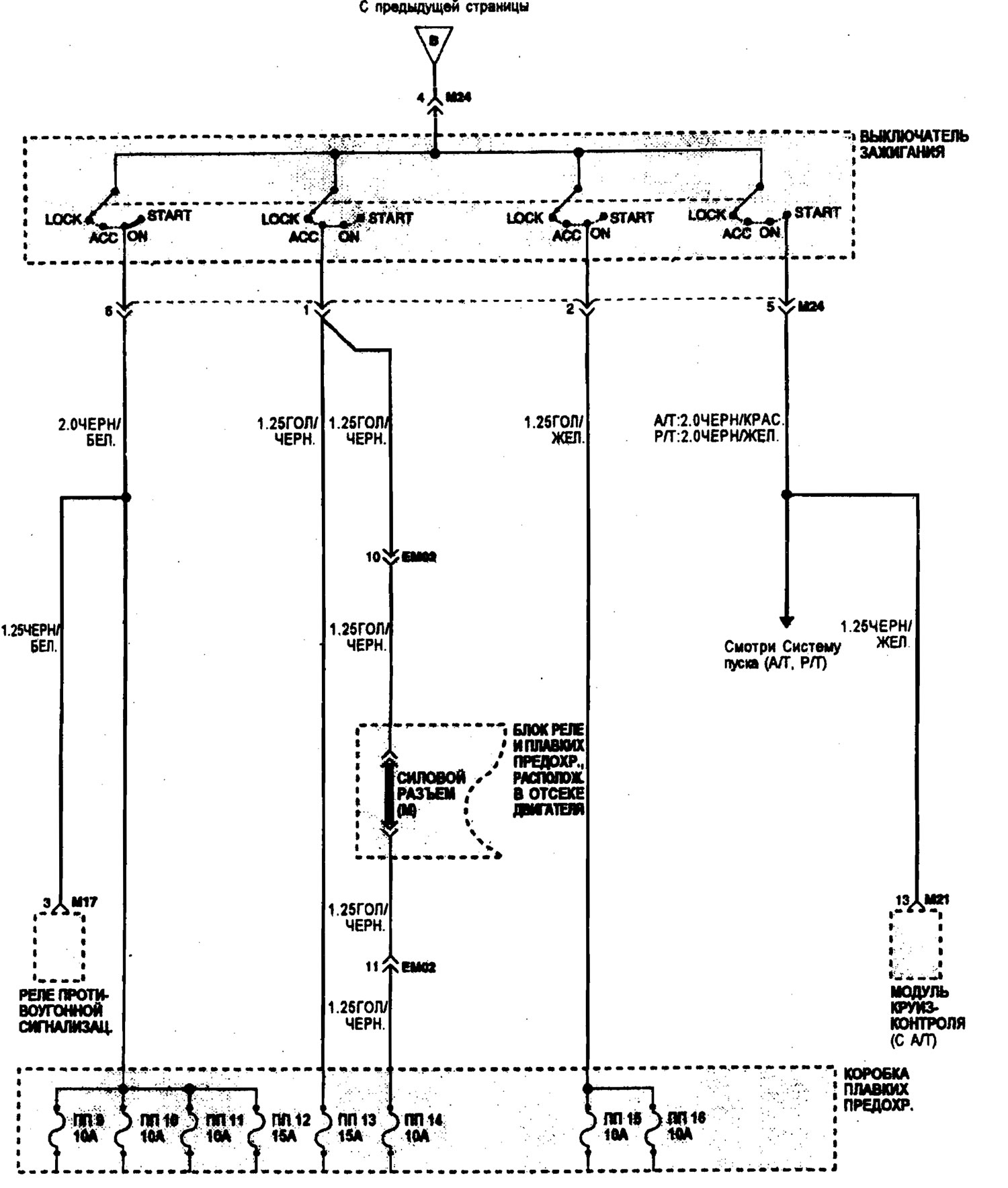

Схема за разпределение на енергията (3)

Материалът е получен от официален ресурс: HYUNDAIBOOK

Схема за разпределение на енергията (3)

Отворете по-голямо изображение в нов раздел »

Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена: Константин Смирнов
