Схема распределения энергии (Hyundai Elantra J2)

0

Оглавление: Схема распределения энергии (1) ⇓ Схема распределения энергии (2) ⇓ Схема распределения энергии (3) ⇓

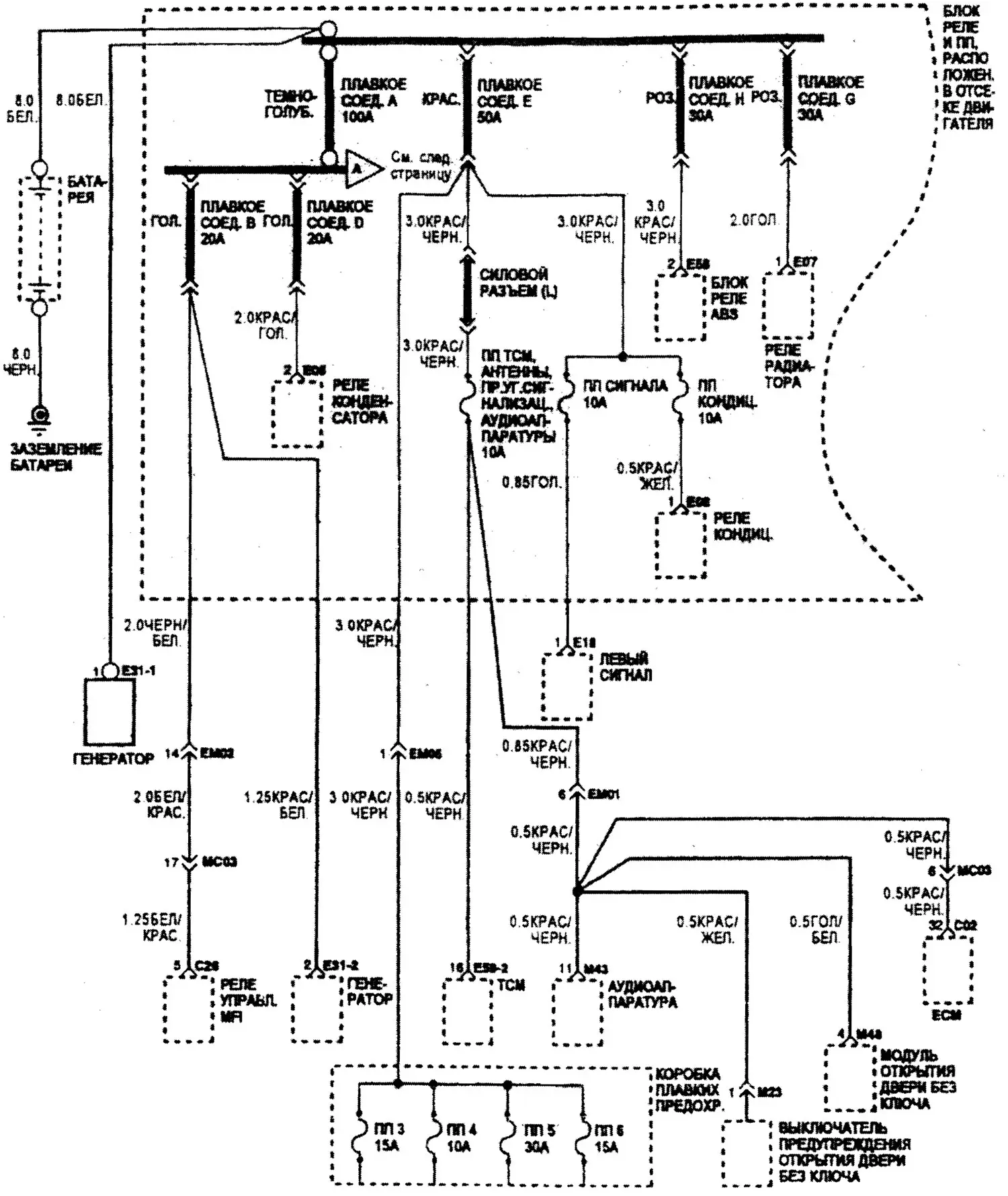

Схема распределения энергии (1)

Схема распределения энергии (1)

Открыть большую картинку в новой вкладке »

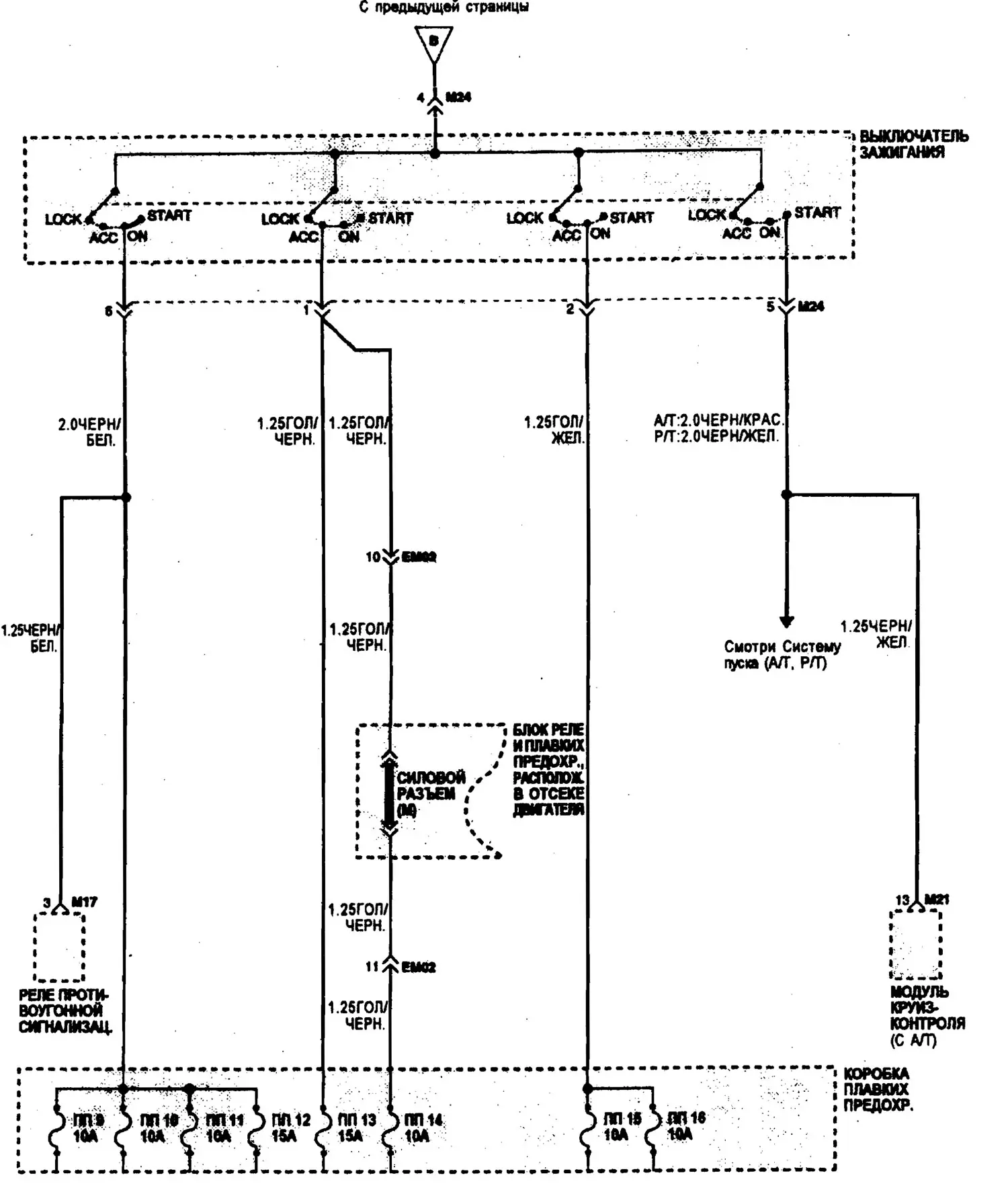

Схема распределения энергии (2)

Схема распределения энергии (2)

Открыть большую картинку в новой вкладке »

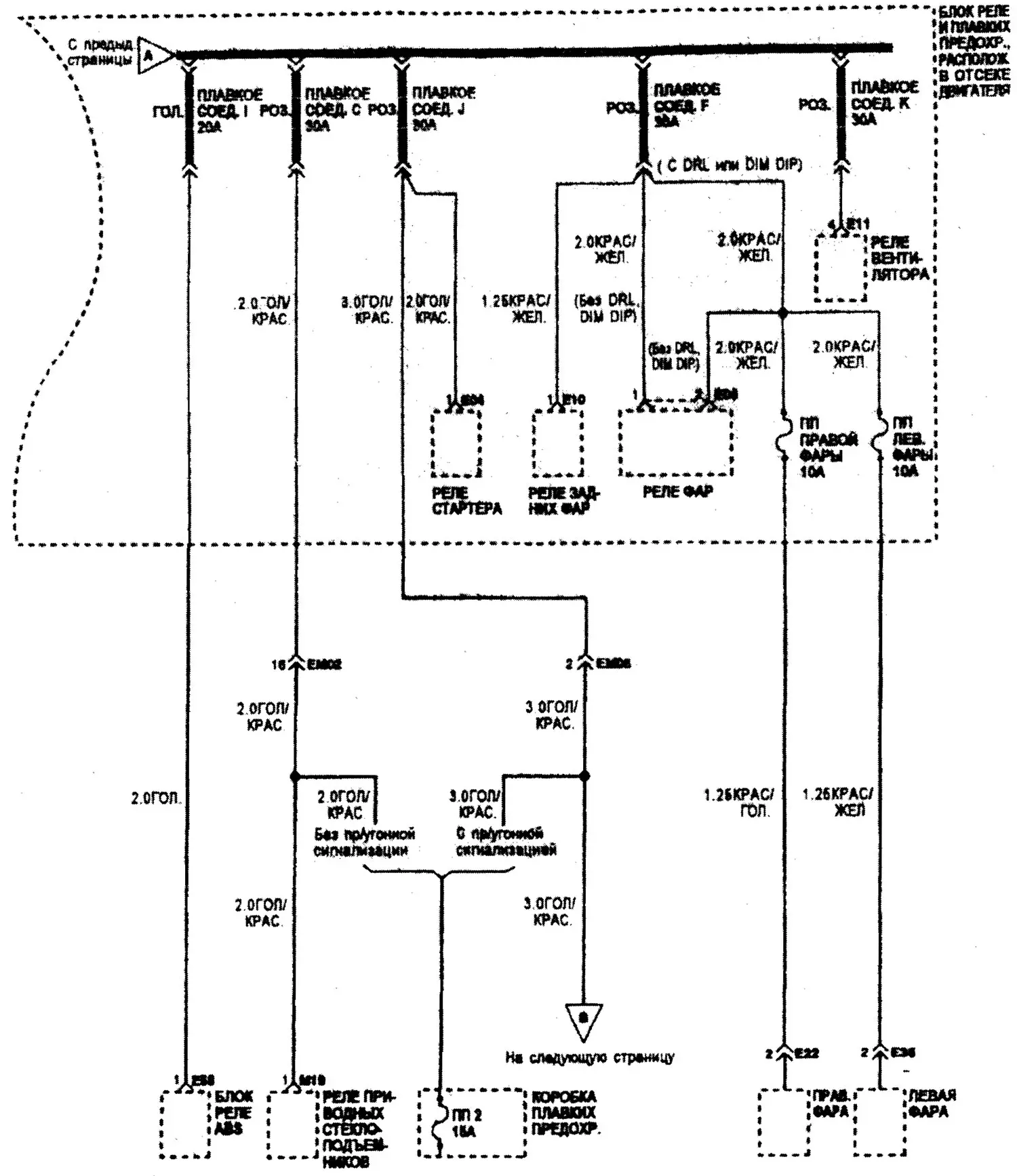

Схема распределения энергии (3)

Схема распределения энергии (3)

Открыть большую картинку в новой вкладке »
