Примечание:
- При установке следите, чтобы вал не проворачивался.

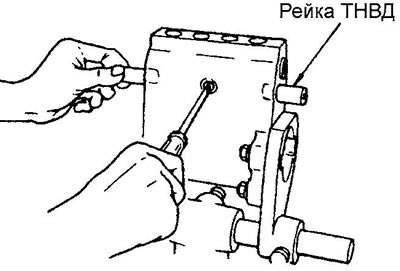

- Убедитесь, что рейка ТНВД движется плавно.

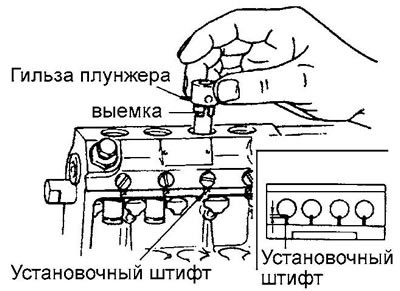

2. Установите гильзу плунжера в корпус ТНВД.
При установке убедитесь, что установочный штифт на корпусе ТНВД совмещен с выемкой гильзы плунжера. Убедитесь, что установочный штифт выступает на 0,7 мм из корпуса ТНВД. Если выступ меньше указанного, выдвиньте установочный штифт из корпуса.
Примечание: при установке не используйте какие-либо спецприспособления, гильза плунжера должна устанавливаться усилием большого пальца.

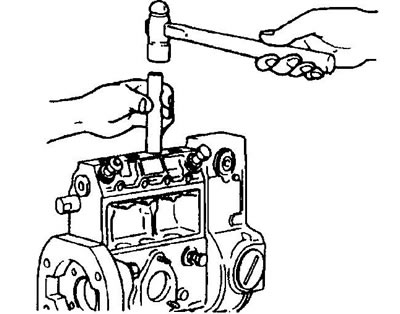

3. Установите новую прокладку на нагнетательный клапан. Установите клапан до плотного контакта с верхней поверхностью гильзы плунжера.

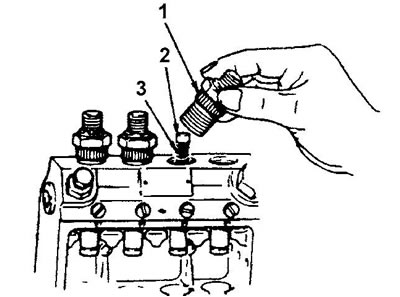

4. Установите пружину нагнетательного клапана и вытеснитель. Произведите предварительную затяжку корпуса нагнетательного клапана.

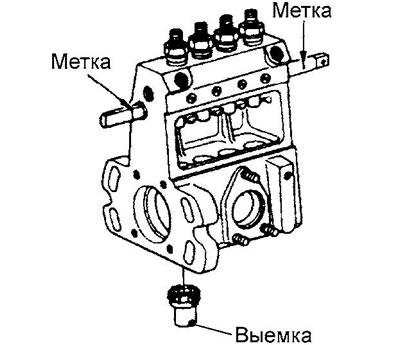

5. (D4AK, D4AE) Установите рейку ТНВД так, чтобы метки, нанесенные на ней, были равноудалены от обоих сторон корпуса ТНВД.
Наденьте на регулирующую втулку зубчатый сектор и установите детали в сборе в корпус ТНВД, совместив зубчатый сектор с зубьями рейки ТНВД.
Примечание:
- Убедитесь, что разъем зубчатого сектора и выступ на регулирующей втулке направлены к вам.
- Перемещая рейку ТНВД вправо-влево, проверьте, что зубья сектора точно входят в соединение с зубьями рейки (чтобы обеспечить полный ход рейки ТНВД).
- Перемещая рейку ТНВД (при установленных зубчатых секторах), убедитесь, что полный ход рейки равен 21 мм.
6. (D4AF) При рейке ТНВД, расположенной по центру, установите регулирующую втулку плунжера и зубчатый сектор, как показано на рисунке.
Выровняйте вправо и влево ход рейки ТНВД.

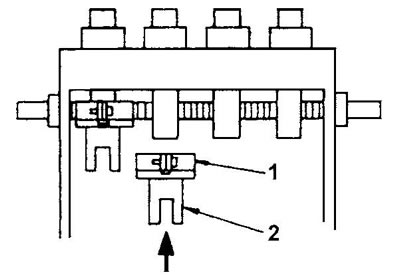

1 - зубчатый сектор, 2 - регулирующая втулка плунжера.
7. Установите плунжер.
- а) Зафиксируйте зажим плунжера (спецприспособление) в нижнем седле пружины и установите плунжер в нижнее седло пружины.
- б) Установите плунжер в гильзу плунжера, так чтобы избежать соударения плунжера с корпусом ТНВД и с пружиной плунжера.
Примечание:

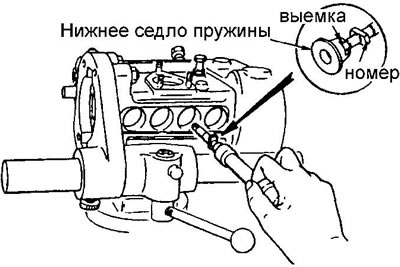

- После установки плунжера поверните нижнее седло пружины так, чтобы его выемка была направлена вниз. Это предотвратит выпадение седла пружины со своего места.
- Убедитесь, что сторона фланца плунжера с номером детали обращена вверх.

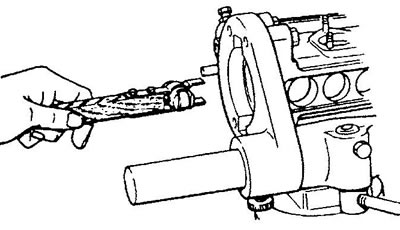

8. Зажмите толкатель в спецприспо-соблении. Установите толкатель в корпус ТНВД, совместив направляющую толкателя с углублением корпуса ТНВД.

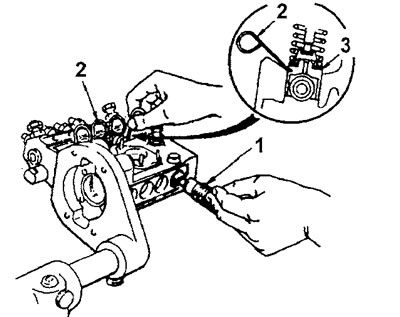

9. При помощи зажима ролика толкателя (спецприспособления) установите толкатель в ВМТ. Установите спецприспособление для снятия и снимите зажим ролика толкателя.
1 - зажим ролика толкателя, 2 - спецприспособление для снятия толкателя, 3 - шайба.
Убедитесь, что номер детали на фланце плунжера расположен со стороны крышки корпуса.
Для каждой секции проверьте сопротивление движению рейки ТНВД при установленном спецприспособлении для снятия толкателя.

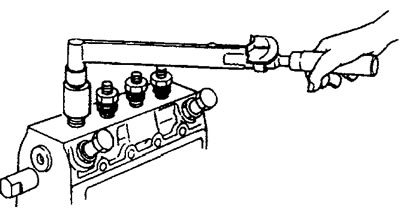

10. Затяните корпус нагнетательного клапана. Момент затяжки 39-44 Нм.
Проверьте сопротивление движению рейки ТНВД после затяжки каждого из корпусов клапана.

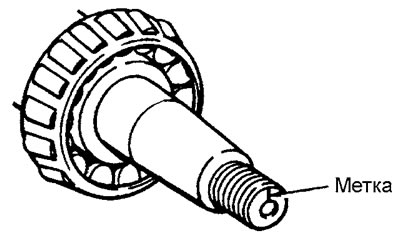

11. Установите распределительный вал стороной с меткой к приводу ТНВД.
12. Предварительно установите крышку подшипника.

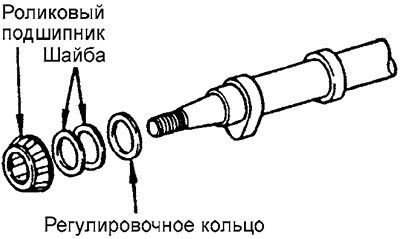

- а) Если осевой зазор распределительного вала не соответствует номинальному, отрегулируйте его с помощью регулировочных шайб.
- б) После установки крышки подшипника проверьте осевой зазор распределительного вала и убедитесь, что он соответствует номинальному.

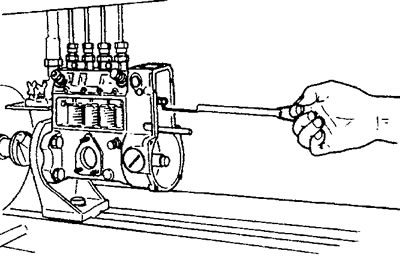

13. Со снятыми спецприспособления-ми для снятия толкателей проверьте сопротивление движению рейки ТНВД. Убедитесь, что сопротивление соответствует номинальному при любом положении распределительного вала.
(Статья скопирована с данного сайта: www.hyundaibook.ru)
14. Установите регулятор.
15. Установите следующие детали после регулировки ТНВД.
- крышку рейки ТНВД;
- топливоподкачивающий насос;
- крышку корпуса;
- автоматический регулятор.
