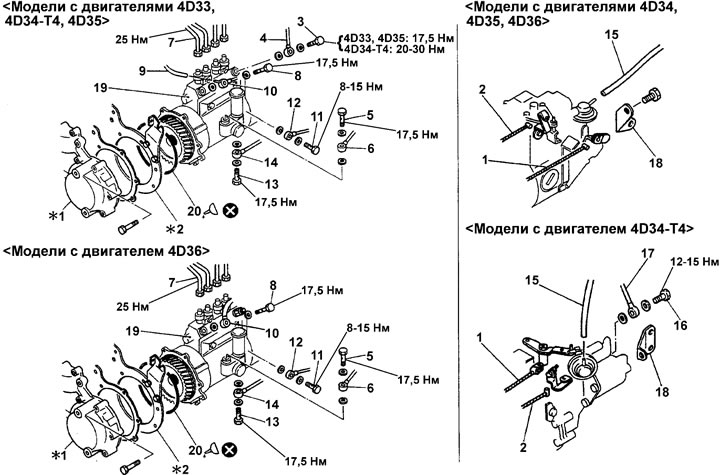

Снятие и установка ТНВД (ММС Canter). 1 - трос акселератора, 2 - трос останова двигателя, 3 - перепускной болт, 4 - трубка подачи топлива, 5 - перепускной болт, 6 - трубка подачи топлива, 7 - топливные трубки высокого давления, 8 - перепускной болт, 9 - дренажный шланг (4D35), 10 - дренажный шланг (4D33, 34-Т4), трубка возврата топлива (4D35), шланг подачи топлива (4D36), 11 - перепускной болт, 12 - масляная трубка, 13 - перепускной болт, 14 - трубка подачи топлива (из топливного бака), 15 - вакуумный шланг, 16 - перепускной болт, 17 - шланг корректора по наддуву, 18 - кронштейн насоса, 19 - ТНВД в сборе, 20 - кольцевое уплотнение, *1 - корпус автоматической муфты угла опережения впрыска, *2 - передняя пластина.
Внимание: снятие и разборка узлов и деталей осуществляется в порядке номеров, указанных на рисунках. Сборка и установка осуществляются в порядке, обратном разборке и снятию. При этом следует обращать внимание на дополнительные примечания.
Примечание:
- Не допускайте попадания посторонних предметов внутрь ТНВД.
- При снятии ТНВД не держите и не перемещайте его за рычаг управления.

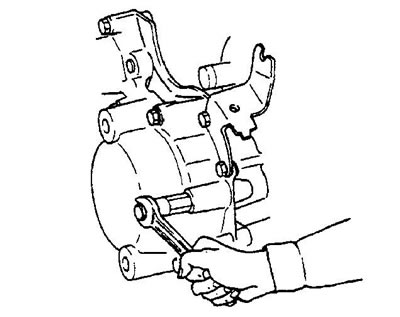

Снимите ТНВД в сборе, отвернув болты крепления.
