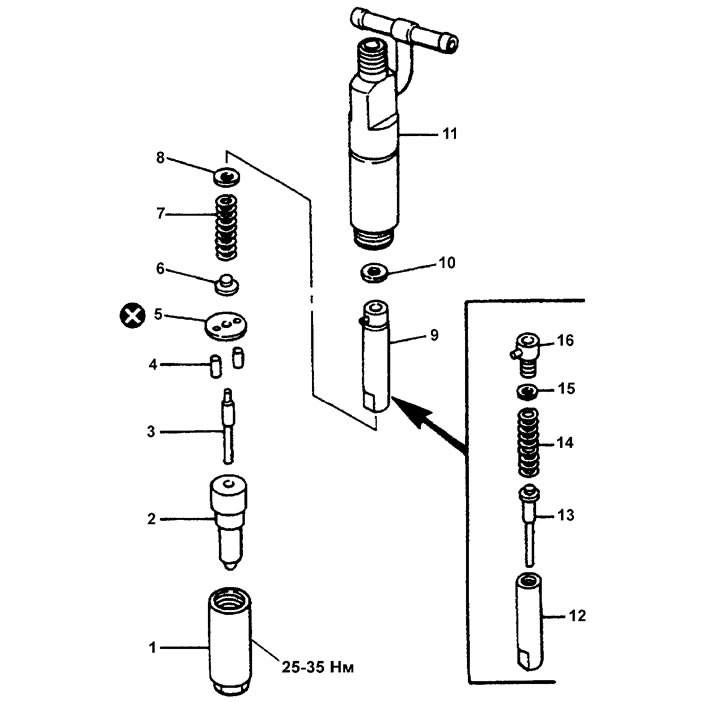

Разборка и сборка форсунки двухпружиного типа (4D33, 4D35) (модели выпуска с 1994 г). 1 - стяжная гайка, 2 - корпус распылителя, 3 - игла, 4 - направляющий штифт, 5 - проставка, 6 - толкатель, 7 - пружина №1, 8 - регулировочная шайба №1, 9 - корпус второй пружины в сборе, 10 - регулировочная шайба (предварительный подъем иглы), 11 - корпус форсунки, 12 - корпус второй пружины, 13 - штифт, 14 - пружина №2, 15 - регулировочная шайба №2, 16 - пробка.

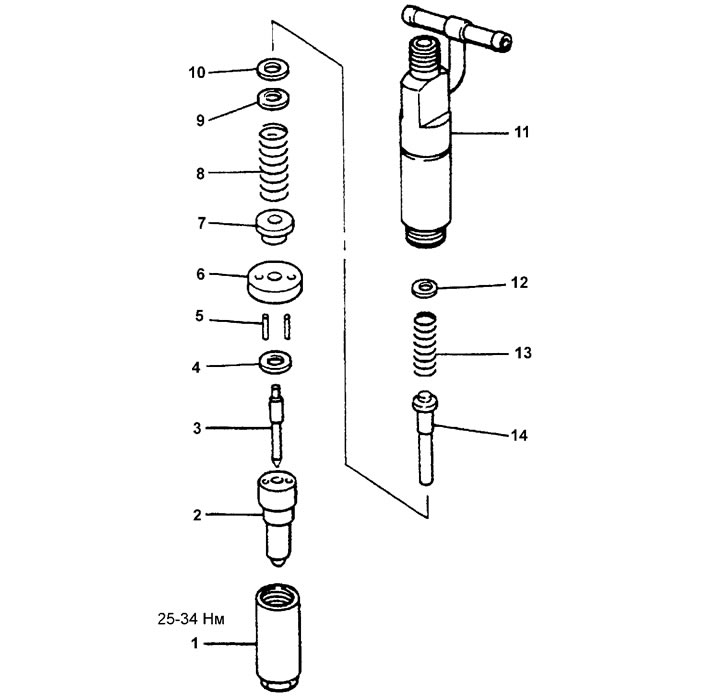

Разборка и сборка форсунки двухпружиного типа (4D33, 4D35, 4D34-T4) (модели выпуска с 1995 г.). 1 - стяжная гайка, 2 - корпус распылителя, 3 - игла, 4 - регулировочная шайба (предварительный подъем иглы), 5 - направляющий штифт, 6 - проставка, 7 - седло пружины, 8 - пружина №2, 9 - регулировочная шайба №2, 10 - седло пружины, 11 - корпус форсунки, 12 - регулировочная шайба №1, 13 - пружина №1, 14 - штифт.
Разборка
1. (See форсунки) Отверните стяжную гайку и извлеките элементы форсунки.
Внимание: в ходе проведения разборки форсунок не в коем случае не прикасайтесь пальцами к игле.

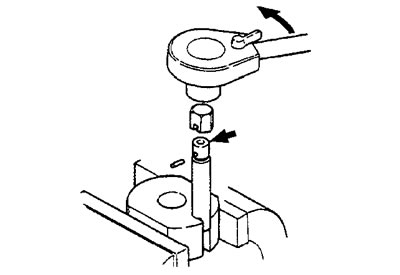

2. (Форсунки двухпружиного типа модели выпуска с 1994 г.) Используя специальную головку и штифт, отверните пробку, как показано на рисунке.
Сборка
Сборка форсунок производится в последовательности обратной разборке. При сборке установите проставку выступом в направлении распылителя. (Форсунки двухпружиного типа модели выпуска с 1995 г.) Установите проставку и регулировочную шайбу предварительного подъема иглы, как показано на рисунке.
