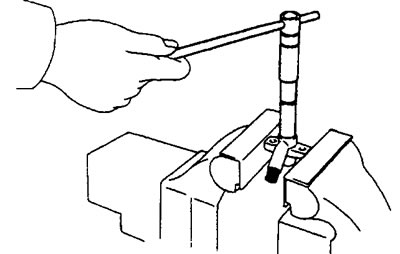

- а) Отверните стяжную гайку форсунки.
Примечание: при разборке форсунки не допускайте выпадения из нее внутренних деталей.
- б) Снимите внутренние детали форсунки в соответствии со сборочным рисунком "Разборка и сборка форсунки".
Разборка и сборка форсунки с многосопловым распылителем (4D34-T4 и D4AF, D4AK, D4AE). 1 - корпус форсунки, 2 - регулировочная шайба, 3 - пружина, 4 - толкатель, 5 - проставка, 6 - направляющий штифт, 7 - распылитель, 8 - корпус распылителя, 9 - стяжная гайка.
Разборка и сборка форсунки с штифтовым распылителем ( 4D36). 1 - корпус форсунки, 2 - регулировочная шайба, 3 - пружина, 4 - толкатель, 5 - проставка, 6 - распылитель, 7 - корпус распылителя 8 - стяжная гайка
