Топливный насос высокого давления (D4AF, D4AK, D4AE) — регулировка

1. Подготовка.

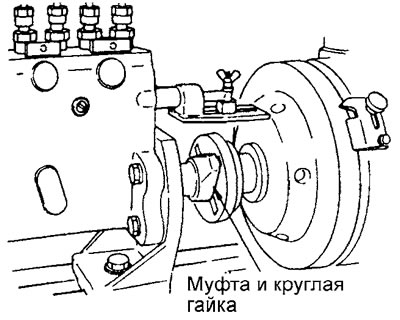

• а) При снятой автоматической муфте опережения впрыска установите муфту и круглую гайку (спецприспособление) и установите тестер на ТНВД.

• б) Снимите крышку рейки ТНВД и установите вместо нее спецприспособление для определения положения рейки ТНВД.

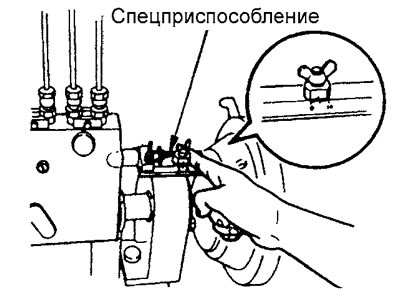

• в) Полностью утопите рейку в направлении регулятора и установите спецприспособление для определения положения рейки ТНВД на "0".

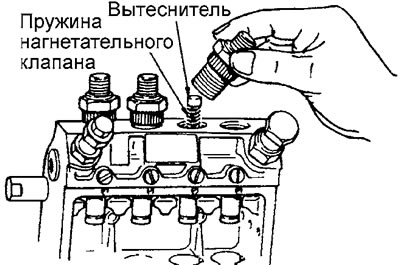

• г) Снимите нагнетательный клапан и вытеснитель с корпуса нагнетательного клапана.

• д) Подайте моторное масло в ТНВД и слейте топливо.

2. Проверьте ход рейки.

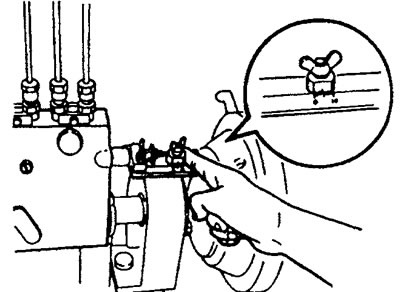

• а) Проверьте ход рейки, нажав на нее в направлении регулятора и отпустив.

• б) Убедитесь, что рейка свободно возвращается в исходное положение и её ход соответствует номинальному.

Номинальный ход рейки:

• D4AF — 20-21 мм
• D4AK, D4AE — 21 мм и более

3. Определите геометрическое начало подачи.

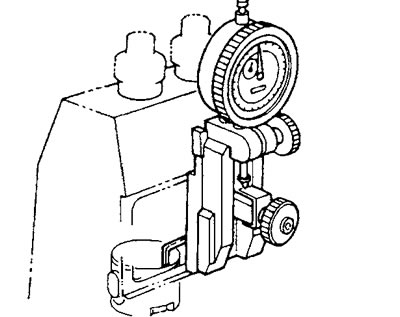

• а) Выдвиньте рейку на 21 мм и зафиксируйте. Установите спецприспособление для измерения хода плунжера при плунжере первого цилиндра, установленном в НМТ.

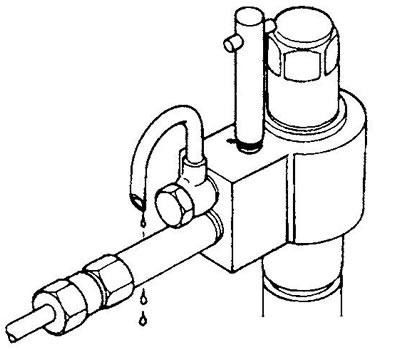

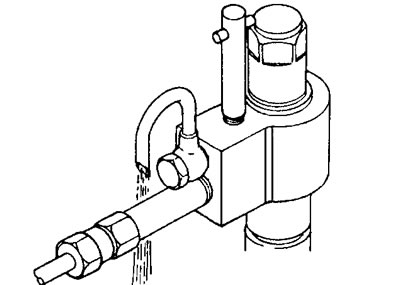

• б) При плунжере первого цилиндра, установленном в НМТ подайте топливо к ТНВД от насоса стенда. Топливо должно свободно течь через сливную трубку.

• в) Медленно вращайте распределительный вал, до тех пор пока не прекратится истечение топлива из сливной трубки (статический угол опережения впрыска).

Примечание: вращайте распределительный вал по часовой стрелке (со стороны привода).

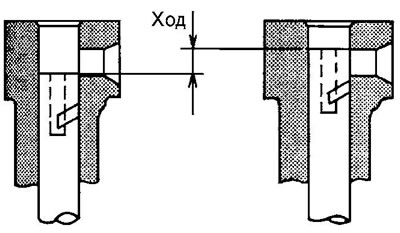

• г) Прекращение вытекания из трубки топлива, которое подается к ней под давлением, соответствует моменту начала подачи топлива. Определите ход плунжера, используя стрелочный индикатор.

Примечание: будьте уверены, что стопорный рычаг регулятора не находится в крайнем положении "STOP".

Если ход плунжера не соответствует номинальному, отрегулируйте его.

Номинальный ход плунжера — 3,6 ±0,05 мм 4.

Отрегулируйте геометрическое начало подачи при необходимости.

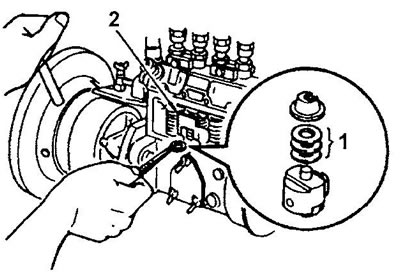

• а) При установленным в ВМТ толкателе установите спецприспособление для сжатия пружин между нижним седлом пружины и толкателем.
• б) Поверните распределительный вал и определите зазор между нижним седлом пружины и толкателем подбором толщины регулировочных шайб отрегулируйте зазор и ход плунжера.

Примечание шайба большей толщины уменьшает ход плунжера, меньшей - увеличивает.

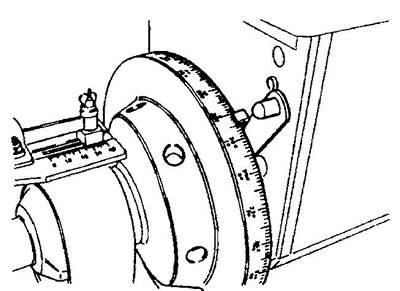

5. Измерьте угловой интервал между началом подачи отдельными секциями. Возьмите за основу величину статического угла опережения впрыска, полученную для первого цилиндра, и проверьте величину интервала между впрысками остальных цилиндров, используя спецприспособление.

Интервал между впрысками — 90°±30'

Если интервал не соответствует указанному, отрегулируйте так же как и ход плунжера.



Последовательность впрыска 1-3-4-2.

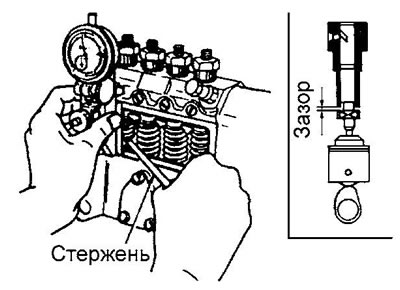

6. Измерьте зазор в приводе плунжера. Установите стрелочный индикатор, поверните распределительный вал и установите кулачки в ВМТ. Используя стержень, поднимите толкатель и измерьте зазор в приводе плунжера в то время, когда верхняя поверхность фланца плунжера контактирует с гильзой плунжера.



Номинальный зазор в приводе плунжера:

• D4AF — 0,2 мм и выше
• D4AK, D4AE — 0,3 мм и выше

Если зазор в приводе плунжера не соответствует номинальному, отрегулируйте интервал между впрысками в пределах предельно допустимого значения. Если регулировку невозможно произвести, уложившись в предельно допустимое значение, отрегулируйте заново ход плунжера цилиндра №1 на максимальное предельно допустимое значение.

7. Отрегулируйте величину неравномерности впрыска.

Измерьте величину неравномерности впрыска и неравномерность впрысков при заданном положении рейки и частоте вращения вала ТНВД.

Примечание:

• Будьте особенно внимательны при проведении регулировок. Неправильная или ошибочная регулировка существенно влияет на работу двигателя.
• Цикловая подача изменяется в зависимости от состояния применяемых форсунок и трубок высокого давления, а также от длины и сечения трубок высокого давления. Строго следите за требованиями к процедуре измерения.
• Неравномерность подачи:
• неравномерность подачи (+) =((А - С)/С)·100
• неравномерность подачи (-) =((В- С)/С)-100,
• где А - максимальная цикловая подача в каждый цилиндр; В - минимальная цикловая подача в каждый цилиндр; С - средняя цикловая подача в каждый цилиндр.

[Исходный текст опубликован на сайте: HyundaiBook]

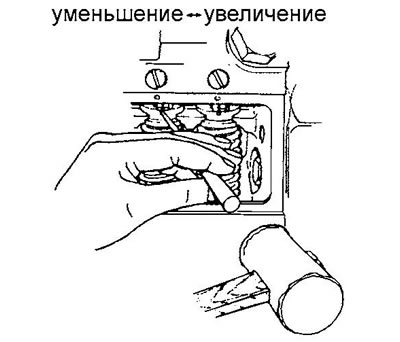

Если величина неравномерности подачи не соответствует номинальной, отрегулируйте ее указанным ниже способом:

• немного ослабьте винт зажима зубчатого сектора;
• при зафиксированной рейке ТНВД поверните регулирующую втулку плунжера;
• затяните винт зажима зубчатого сектора.
